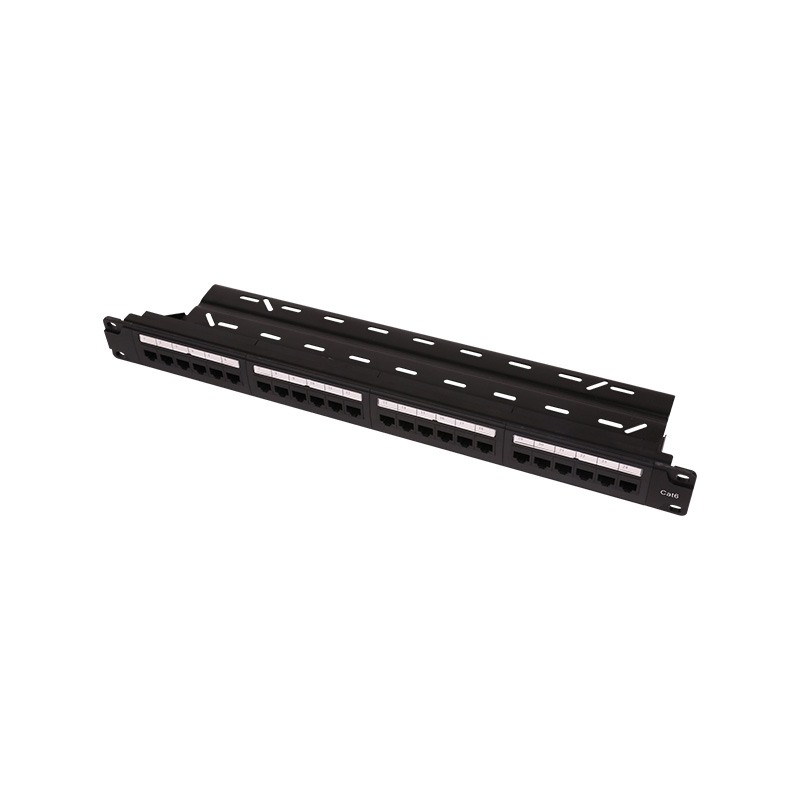

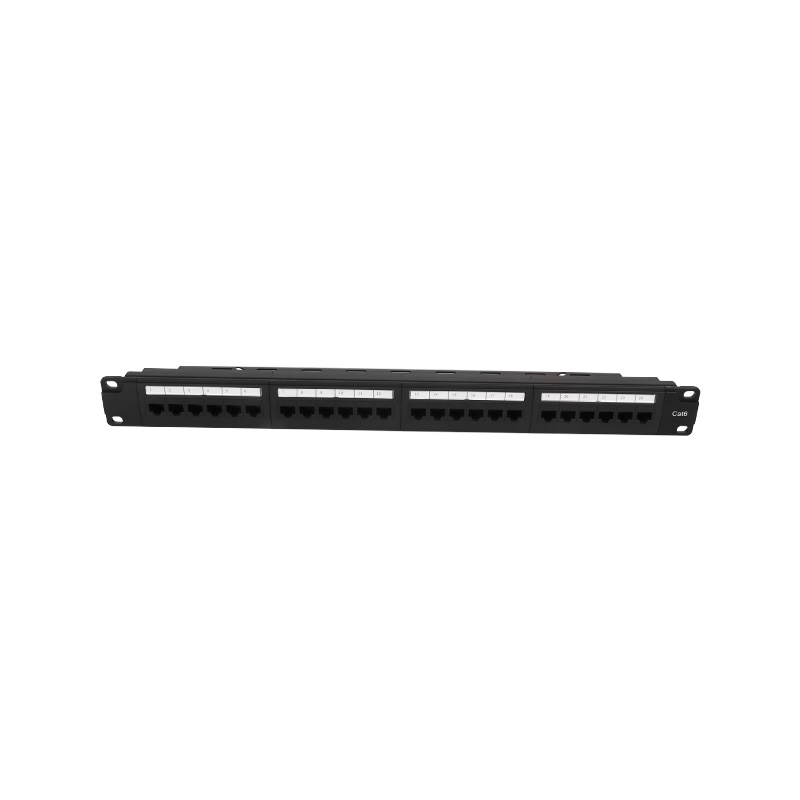

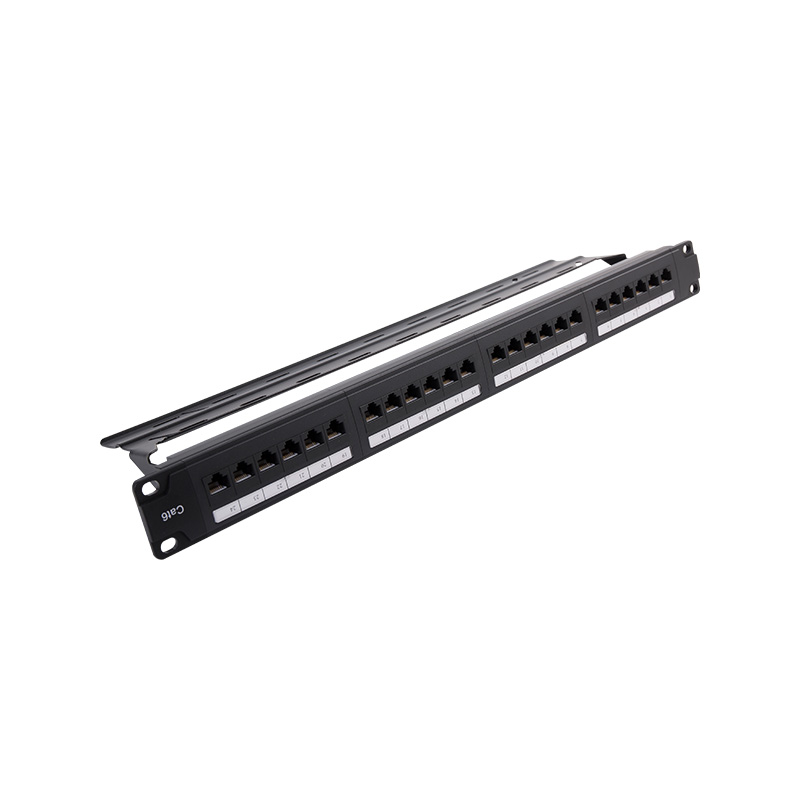

پانل Cat6 Patch وسیله ای است که برای سازماندهی و مدیریت کابل های شبکه در یک سیستم کابل کشی ساختاری استفاده می شود. این به طور معمول شامل یک سری درگاه ها است که هر یک از آنها می توانند به یک کابل شبکه وصل شوند و به کابل ها اجازه می دهند در صورت لزوم به راحتی وصل و جدا شوند. تعیین "CAT6" به دسته کابل اشاره دارد که این پانل برای پشتیبانی از آن طراحی شده است ، در این مورد دسته 6. این نوع کابل قادر به پشتیبانی از سرعت اترنت گیگابیت است و قادر به کار در فرکانس های حداکثر 250 مگاهرتز است و می تواند برنامه های پهنای باند بالاتر را تا 10 گیگابیت بر ثانیه انجام دهد. این قابل اطمینان تر است و فضای بیشتری را برای گسترش شبکه آینده نسبت به CAT5E یا CAT6A فراهم می کند.
1.19 "" Rack Mount Standard ، طراحی محکم و آسان برای نصب ، بازده کار را بسیار بهبود بخشید ؛ سازگار با قفسه های تجهیزات 19 "، کابینت و دیوارهای دیواری.

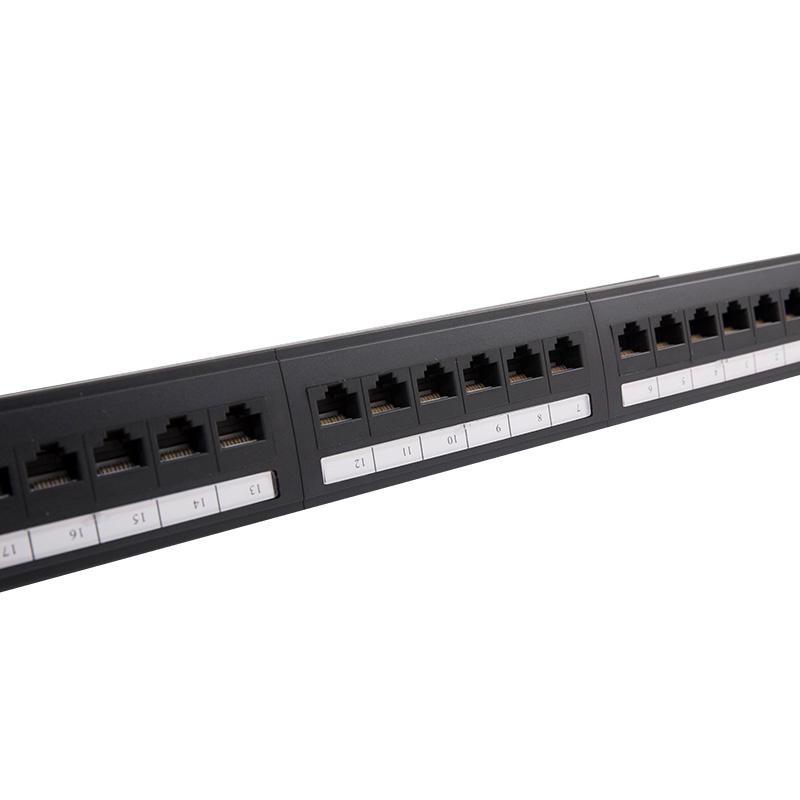

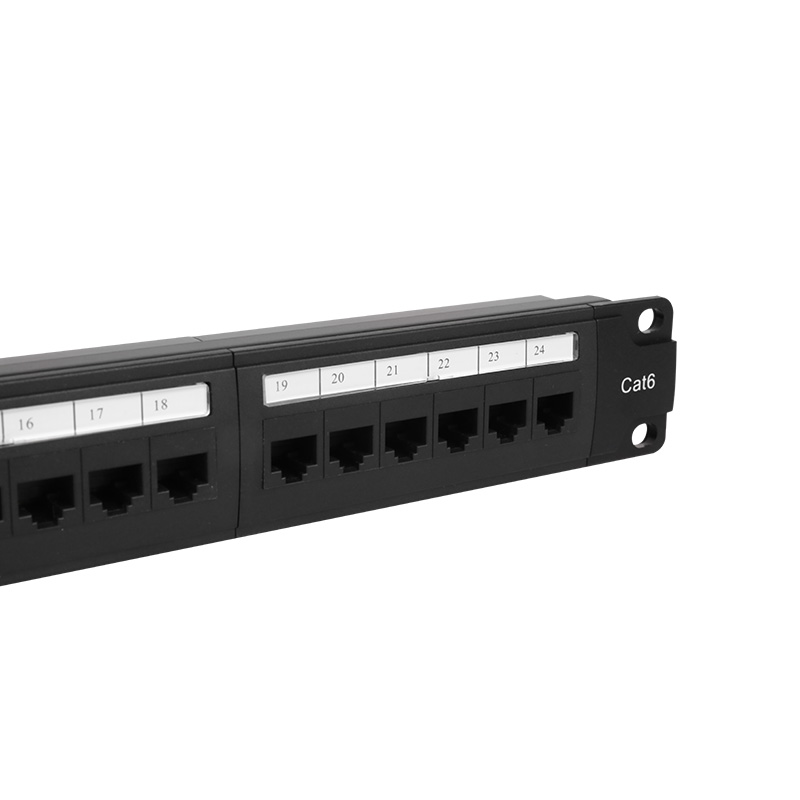

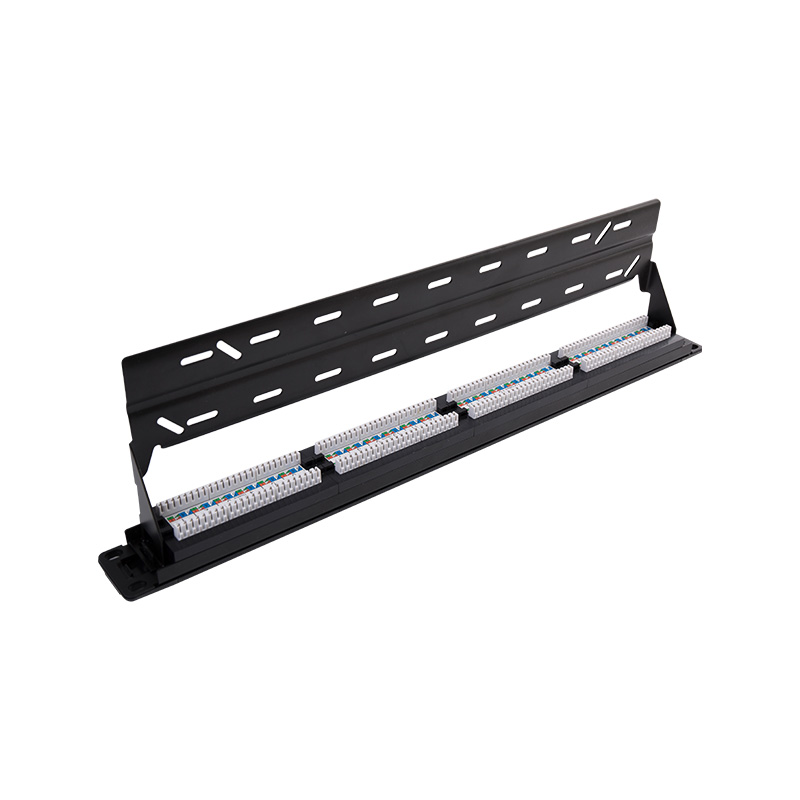

2. 0.5U ، 1U ، 2U اختیاری. 24 پورت و 48 پورت دارای برچسب در قسمت جلویی هستند و برچسب بزرگ در قسمت جلوی آن برای شناسایی بندر مشتری مناسب است. یک مدیر کابل در پشت وجود دارد که می تواند کابل را به طور موثری به نقطه خاتمه هدایت کند.

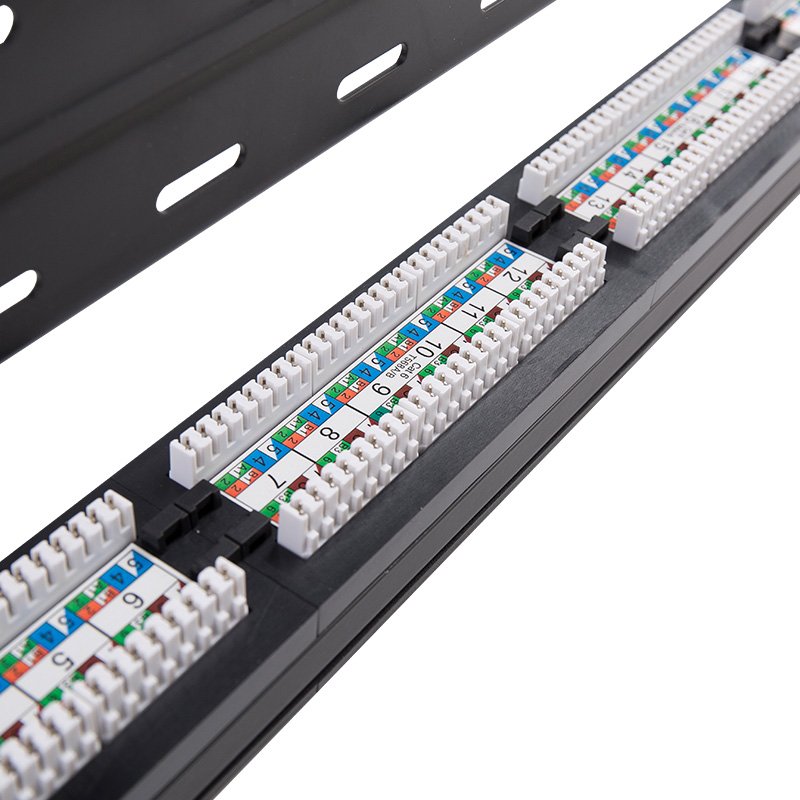

روش اتصال: جک RJ45 با بلوز ، IDC با سیم کشی افقی خاتمه یافت. تماس با پین تماس ، فناوری جابجایی بالا و پایین را اتخاذ می کند ، که به طور موثری مقدار متقاطع نزدیک به انتها را کاهش می دهد.
4. الزامات زیست محیطی: مطابق با استانداردهای ROHS.
5. مقدمه مواد: از این محصول پانل پچ برای اتصال سیم کشی افقی و سیم کشی محل کار در همان کف ساختمان استفاده می شود و عمدتاً برای اتصال تجهیزات سیم کشی و تجهیزات ترمینال یا آداپتورها استفاده می شود. کابل های جفت گیری و جفت گیری محصول کابل های جفت پیچ و تاب مس و پرش های محور مس هستند.
6. رابطه بین سازگار: از اتصالات همان سری استاندارد استفاده کنید
7. استاندارد قابل اجرا: مشخصات عمومی: YD/T 926.1-2009
زیر استاندارد: YD/T 926.3-2009
8. پارامترهای فنی:
خصوصیات الکتریکی:
A. دامنه فرکانس: 1 ~ 250 مگاهرتز
ب. ولتاژ کار: 125 ولت
ج. ولتاژ مقاومت در برابر: DC1000V (AC750V) 1min بدون تجزیه و پدیده قوس
D. ضعف متقاطع نزدیک به پایان: ≥4db
E. مقاومت عایق: مقدار اولیه 100mm Ω
پس از تست گرمای مرطوب ثابت ≥100mΩ
خصوصیات مکانیکی:
A. نیروی درج و نیروی بیرون کشیدن: نیروی درج بیش از 20N نیست و نیروی کشش کمتر از 20N نیست
ب. تأثیر دستگاه اتصال کانکتور: 5 6 60 60
C. ترمینال IDC به جفت پیچ خورده 26 ~ 23 yawg بسته می شود
دوام:
الف) تعداد دفعاتی که پلاگین و سوکت درج شده اند: 750 بار
ب. تعداد خاتمه سیم: 250 بار
9. تصفیه مواد و سطح:
A. مواد فلزی:
براکت: فولاد نورد سرد با پلاستیک پاشیده می شود
سوزن طلا: طلای برنز فسفر
ترمینال سیم کارت IDC: نیکل برنز فسفر
B. مواد غیر فلزی:
پلاستیک: پلی کربنات PC ، ABS
ج-ضخامت لایه طلای طلا: روکش طلای 6 ~ 50U
D. PCB مواد: FR4
10. عملکرد محیطی: دما: -25 ~ 70 ℃ رطوبت: 85 ≤ (دمای 85 ℃ 3 ℃)
تست اسپری نمکی:
الف) مقدار pH محلول نمک قبل از اتمیزاسیون بین 6.5 تا 7.2 (2 35 35 ℃) است.
ب) محلول نمک با کلرید سدیم (از نظر شیمیایی خالص ، از نظر تحلیلی خالص) و آب مقطر یا دیونیزه شده تهیه می شود.
غلظت آن (1/0 5 5 5) (درصد جرم) است.
ج. اتمیزاسیون مداوم اتخاذ شده است ، و مدت زمان توصیه شده 48 ساعت است.
د. هنگام اتمیت ، لازم است از ناخالصی مانند روغن و گرد و غبار و دما و رطوبت هوای جت بر اثر کار جلوگیری شود.
شرایط برای فضا.

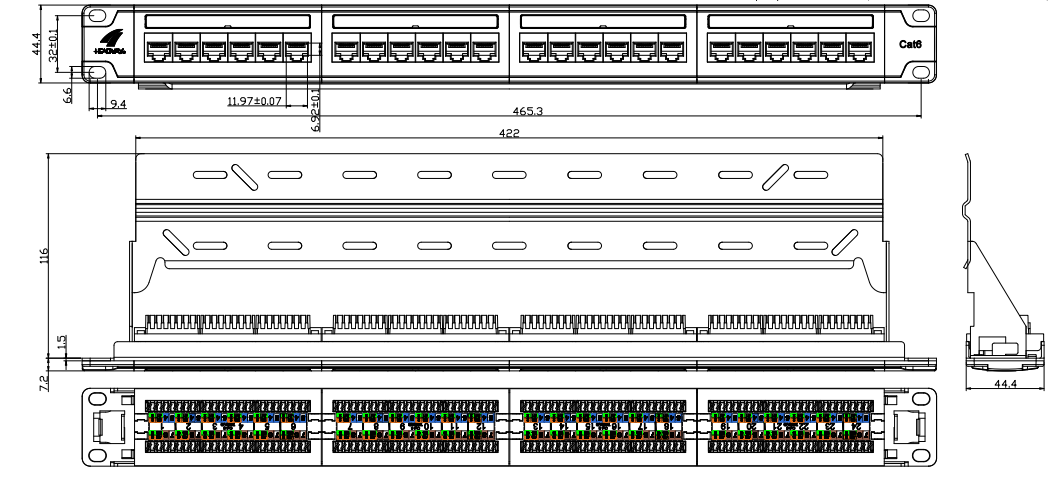

11. نقاشی رئوس مطالب و حداکثر اندازه سفارشی
12. بسته بندی و ذخیره سازی: این محصول در یک کیسه تاول مخصوص قرار می گیرد ، و سپس در یک جعبه مقوایی قرار می دهد و لوازم جانبی محصول در همان زمان قرار می گیرد و یک برچسب که نشان دهنده مدل و کمیت محصول در گوشه سمت چپ بالای کارتن است ، قرار می گیرد و آن را در کارتن قرار می دهد. محصولات بسته بندی شده باید در یک انبار ذخیره شوند که دمای محیط آن 30 ℃ 5 ℃ باشد ، رطوبت نسبی بیش از 70 ٪ نیست و هیچ اسیدی ، قلیایی و سایر گازهای خورنده در هوای اطراف وجود ندارد و دوره ذخیره سازی سه سال است.
مقدار بسته بندی منظم: 10 جعبه در هر جعبه ، 1 در هر جعبه ، 10 در هر جعبه.
13. توجه: علامت استفاده از محصول: بسته بندی مشخص شده مشتری .
