یک نصاب در کنار یک پچ پنل 24 پورت تازه پوشیده با یک تستر دستی در یک دست و یک دوربین PoE که مدام در حالت آفلاین قرار می‌گیرد در دست دیگر می‌ایستد. پیوند از تداوم عبور می کند، اما کار همچنان در سوئیچ با شکست مواجه می شود. این شکاف به همین دلیل است که یک تستر کابل مسی باید با توجه به سوالی که پاسخ می دهد انتخاب شود، نه با توجه به تعداد LED های روی بدنه آن. یک بیپر تداومی می تواند ثابت کند که مس متصل است. یک تستر نقشه سیمی می تواند نشان دهد که کدام پین ها متقاطع شده اند. عملکرد بازتاب سنج طول و دامنه زمان می تواند به کابل خرد شده یا شیر پل اشاره کند. یک آزمایش‌کننده صلاحیت یا گواهینامه می‌تواند نشان دهد که آیا پیوند فضای اصلی عملکرد کافی برای برنامه دارد یا خیر. تصمیم درست خرید با شکست‌هایی که انتظار دارید پیدا کنید، استانداردهایی که باید مستند کنید و حجم پیوندهایی که تیم شما هر هفته پایان می‌دهد شروع می‌شود.
آنچه یک تستر کابل مسی باید قبل از پذیرش پیوند ثابت کند
تستر کابل مسی یک دسته محصول نیست. خانواده ای از سازها با مشاغل بسیار متفاوت است. در انتهای پایین، یک تستر تداوم اولیه به یک سوال باریک پاسخ می دهد: آیا یک مسیر رسانا از یک سر کابل به سر دیگر وجود دارد؟ این برای بررسی سریع سیم پچ مشکوک، خط بلندگو یا مدار هشدار مفید است. برای پیوند داده ای که باید از اترنت گیگابیت، PoE یا ضمانت نامه پشتیبانی کند، کافی نیست.
تستر نقشه سیم تأیید پین به پین را اضافه می کند. این می تواند یک جفت ضربدری، یک جفت تقسیم شده، یک اتصال کوتاه بین هادی ها یا یک اتصال از دست رفته در یک پین را بگیرد. برای جابجایی‌ها، افزودن‌ها و تغییرات، یک تون ژنراتور و پروب اغلب با نقشه سیمی جفت می‌شوند تا یک تکنسین بتواند کابل بدون برچسب را در یک قفسه شلوغ پیدا کند. این ترکیب برای کارهای تعمیر و نگهداری عملی است، اما هنوز طول یا عملکرد فرکانس بالا را اندازه گیری نمی کند.
یک تستر طول و مکان خطا از بازتاب سنجی حوزه زمان یا یک روش پالس مشابه برای تخمین فاصله تا یک شکست، کوتاه یا پایان ضعیف استفاده می کند. اینجاست که یک تستر کابل مسی به جای یک جعبه غیرقابل استفاده، به یک ابزار عیب یابی تبدیل می شود. اگر یک پیوند خراب شود و کابل در فضای خالی سقف محو شود، تفاوت بین یک گسل 12 متری و یک گسل 42 متری می تواند تصمیم بگیرد که آیا تیم یک دیوار را باز می کند یا کل راهرو را.
آزمایش کنندگان صلاحیت و آزمایش کنندگان گواهینامه بالاتر از آن قرار دارند. یک واجد شرایط اغلب برای بررسی اینکه آیا یک پیوند موجود می تواند از نرخ اترنت یا کلاس PoE نامگذاری شده پشتیبانی کند یا خیر استفاده می شود. یک گواهی‌دهنده استاندارد کابل‌کشی را اندازه‌گیری می‌کند و گزارشی را تهیه می‌کند که می‌تواند به مشتری، مشاور یا برنامه گارانتی ارائه شود. جدول زیر نشان می دهد که چگونه تصمیم با کلاس تستر تغییر می کند.
| کلاس تستر | سوالی که جواب میده | استفاده معمولی | محدودیت مهم |
|---|---|---|---|
| تستر تداوم پایه | آیا مسیر رسانا وجود دارد؟ | بررسی سریع پچ کوردهای مشکوک و سیم کشی با سرعت پایین | عملکرد pinout، طول یا داده را ثابت نمی کند |
| نقشه سیم و تستر تن | آیا هادی ها ترتیب درستی دارند؟ | جابجایی، اضافه کردن، تغییر و مکان کابل در یک رک | بینش عملکرد و طول محدود |
| تستر طول و TDR | عیب کجاست و چقدر دور است؟ | مکان یابی شکستگی ها، شورت ها و پایانه های بد در دیوارها | به سرعت انتشار و تنظیم صحیح نیاز دارد |
| آزمایش کننده صلاحیت | آیا این پیوند از یک برنامه اترنت یا PoE خاص پشتیبانی می کند؟ | قبل از نصب سوئیچ ها، پیوندها را از قبل بررسی کنید | جایگزینی برای گواهینامه رسمی نیست |
| آزمایش کننده گواهینامه | آیا پیوند با استاندارد کابل کشی نامگذاری شده مطابقت دارد؟ | تحویل، گارانتی و پذیرش شخص ثالث | هزینه بالاتر و نظم و انضباط کالیبراسیون دقیق تر |
برای یک پیمانکار، پاسخ عملی اغلب یک کیت دو لایه است. یک نقشه سیم جمع‌وجور و تستر زنگ تماس‌های خدمات روزانه را انجام می‌دهد، در حالی که یک واحد صلاحیت یا گواهی برای پذیرش پروژه رزرو شده است. برای یک توزیع‌کننده یا عمده‌فروش، منطق یکسانی در مورد انتخاب سهام صدق می‌کند: کلاس آزمایش‌کننده را حمل کنید که با پروژه‌هایی که مشتریان شما واقعا اجرا می‌کنند، مطابقت دارد، نه تنها با بالاترین مشخصات موجود در دیتاشیت.
چهار لایه تست: تداوم، نقشه سیم، طول، و عملکرد
زمانی که آزمایش مس به چهار لایه تقسیم شود، برنامه ریزی آسان تر می شود. لایه اول تداوم است. این ساده‌ترین بررسی است و راحت‌ترین اشتباه خوانده می‌شود. یک پیوند می‌تواند در هر رسانا تداوم داشته باشد و همچنان از کار بیفتد، زیرا جفت‌ها از هم جدا شده‌اند، انتهای آن بیش از حد پیچ خورده است، یا کابل دسته اشتباهی است. تداوم یک نقطه شروع است، نه یک نتیجه پذیرش.
لایه دوم نقشه سیم است. یک تستر کابل مسی خوب باید نقشه پین به پین را به وضوح نشان دهد، از جمله تداوم سپر روی پیوندهای محافظ. وایرمپ جفت‌های معکوس، جفت‌های ضربدری، جفت‌های تقسیم‌شده و باز یا شورت را می‌گیرد. در یک محیط پچ پنل، نتایج نقشه سیمی نیز راهی سریع برای تأیید اینکه برچسب پورت، برچسب خروجی و پورت پچ پنل همگی به یک پیوند فیزیکی اشاره دارند هستند. این به نظر اساسی می رسد، اما خطاهای برچسب گذاری منبع متداولی از تماس ها هستند.
لایه سوم طول و محل خطا است. طول به دو دلیل مهم است. اولاً، پیوندی که از حد طول کانال فراتر می‌رود، ممکن است همچنان از یک نقشه سیمی اصلی عبور کند، اما در فرکانس‌های بالاتر عملکردی نداشته باشد. دوم، خواندن از راه دور به تکنسین کمک می کند بخش آسیب دیده را بدون حدس زدن پیدا کند. آزمایش‌کننده‌ای که فاصله تا خطا را نشان می‌دهد، همراه با یک کتابخانه کابل ذخیره‌شده برای مقادیر مختلف سرعت انتشار، مفیدتر از آزمایش‌کننده‌ای است که فقط یک کد خطای عمومی را نشان می‌دهد.
لایه چهارم عملکرد است. این موارد از دست دادن درج، از دست دادن بازگشت، تداخل نزدیک به پایان و سایر پارامترهای مهم برای پیوندهای Cat5e، Cat6، Cat6A و Cat7 را پوشش می دهد. همچنین رفتار PoE را پوشش می دهد. یک پیوند می‌تواند نقشه سیمی را ارسال کند و همچنان گرم شود، ولتاژ را کاهش دهد یا وقتی یک دستگاه برقی متصل است، مذاکره با شکست مواجه شود. یک تستر کابل مسی با تست مقاومت و بار PoE می تواند مشکلاتی را که یک واحد نقشه سیم ساده از دست می دهد را آشکار کند.
- تداوم: یک مسیر رسانا را تایید می کند، اما هندسه یا عملکرد جفت را تایید نمی کند.
- نقشه سیمی: ترتیب پین و تداوم سپر را تأیید می کند و جفت های تقسیم شده را می گیرد.
- طول و TDR: محل استراحت، شورت، و پایان بد بر اساس فاصله.
- عملکرد و PoE: بررسی می کند که آیا پیوند می تواند از برنامه مورد نظر پشتیبانی کند یا خیر.
در پروژه کابل کشی ساخت یافته، این لایه ها باید به ترتیب اعمال شوند. قبل از تمیز شدن نقشه سیم، پیوند را تأیید نکنید. قبل از بررسی پایانه و سیم کشی، به دنبال نقص عملکرد نباشید. یک تستر وقتی بیشترین ارزش را دارد که آن دنباله را کوتاه کند، نه زمانی که یک نتیجه سبز ایجاد کند که دلیل شکست را پنهان کند.
جایی که تسترهای مس در یک پروژه کابل کشی ساختاریافته قرار می گیرند
یک راه عملی برای برنامه ریزی کار پذیرش این است که به جایی که توجه معمولاً از یک پیوند مسی می رود نگاه کنید. نمودار زیر یک نمای برنامه ریزی گویا است، نه یک معیار از یک سایت خاص. در نظر گرفته شده است که به تیم پروژه کمک کند تا تصمیم بگیرد کدام عملکردهای آزمایشی مستحق بیشترین زمان هستند و کدام یک را می توان با ابزار ساده تری مدیریت کرد.
برای یک پیمانکار، نمودار مفید است زیرا کار آزمایشی را از کار واگذاری جدا می کند. اگر برچسب‌های پورت، سوابق آزمایشی و برنامه‌های پچ پانل با هم مطابقت نداشته باشند، یک پیوند می‌تواند از نظر فنی سالم باشد و همچنان اختلاف ایجاد کند. یک تستر کابل مسی که نتایج را ذخیره می کند و آنها را در قالب تمیز صادر می کند، این اصطکاک را کاهش می دهد. همچنین مقایسه یک پیوند ناموفق با یک پیوند مرجع شناخته شده خوب در همان طبقه را آسان تر می کند.
برای یک تیم تسهیلات، نمودار یکسان الگوی خرید متفاوتی را نشان می دهد. ممکن است تیم برای هر حرکت، افزودن و تغییر به یک واحد گواهینامه کامل نیاز نداشته باشد. یک نقشه سیم فشرده و تستر طول به اضافه مجموعه کوچکی از پچ کوردهای مرجع می تواند اکثر بررسی های روزانه را انجام دهد. واحد صدور گواهینامه را می توان برای ساخت و سازهای جدید، ارتقاء عمده یا مواردی که مشتری به گزارش های رسمی نیاز دارد رزرو کرد. این تقسیم از بودجه سرمایه محافظت می کند و آزمایشگر ساده تر را برای پاسخ سریع در دسترس نگه می دارد.
برای یک توزیع کننده یا عمده فروش، نمودار می تواند ترکیب محصول را راهنمایی کند. مشتریانی که جک‌های کیستون، پچ‌پنل‌ها و صفحه‌نمایش را نصب می‌کنند، به تسترهایی نیاز دارند که با دسته‌هایی که می‌فروشند مطابقت داشته باشد. مشتری که عمدتاً با پیوندهای Cat6 و Cat6A کار می کند به نقشه سیم، تداوم محافظ، طول و بررسی های PoE اهمیت می دهد. مشتری که روی سیم‌کشی کنترل صدا یا سرعت پایین کار می‌کند، ممکن است بیشتر به لحن و تداوم اهمیت دهد. داشتن تنها یک کلاس تستر باعث ایجاد شکاف در یک انتهای بازار می شود.
اتصال سخت افزار بر آنچه تستر می بیند تأثیر می گذارد
تستر کابل مسی پیوند موجود را اندازه گیری می کند، نه پیوندی که مشخص شده است. این تمایز اهمیت دارد زیرا سخت افزار اتصال بخشی از مسیر الکتریکی است. جک کیستون Cat6 که با باز شدن بیش از حد خاتمه می‌یابد، یک پچ پنل با اتصال عقب شل یا یک سیم وصله با دوشاخه آسیب‌دیده، همگی می‌توانند باعث خرابی شوند که شبیه مشکل کابل است. قبل از تعویض کابل، نقاط انتهایی و سیم‌های وصله را بررسی کنید.
جک های کیستون یک نقطه ضعف رایج در پایانه های میدان هستند. جک ممکن است برای Cat6 یا Cat6A رتبه بندی شود، اما عملکرد به مدیریت جفت، نشستن هادی و کاهش فشار بستگی دارد. یک تستر با نمایشگر نقشه سیم واضح و خوانش طول می تواند به جدا کردن پایانه بد از قطع کابل کمک کند. اگر طول درست باشد و نقشه سیم تمیز باشد اما نتیجه عملکرد حاشیه ای باشد، بررسی بعدی معمولا جک و پچ کورد است، نه کابل حجیم.

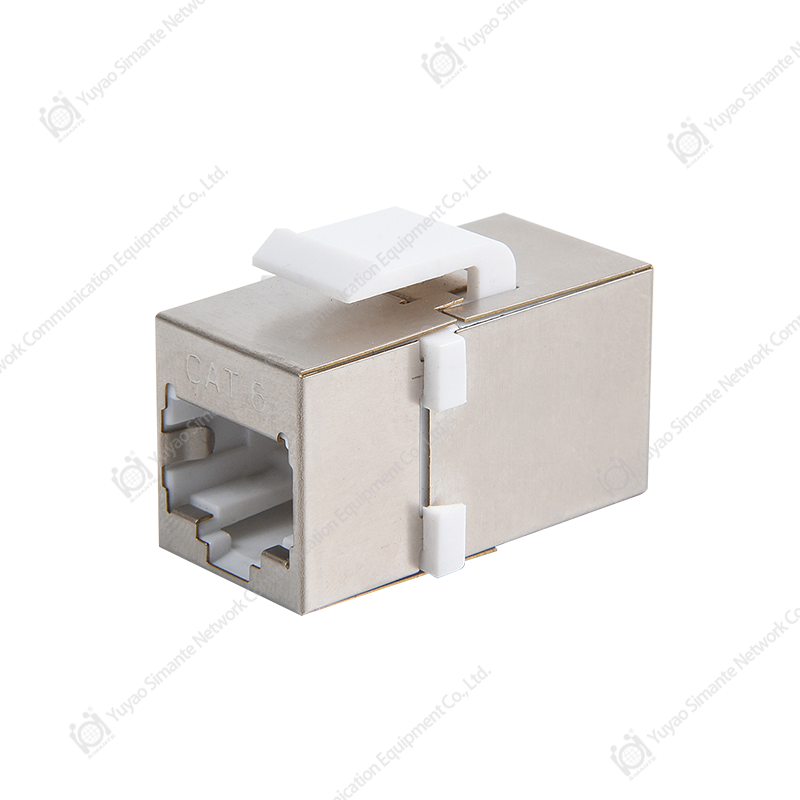

جک های کیستون CAT6 در انواع محافظ، UTP و بدون ابزار جک‌های شیلددار، UTP، بدون ابزار و زاویه‌دار CAT6 را با پایانه 110 یا Krone IDC مقایسه کنید، زمانی که نتایج میدانی به جای کابل حجیم به پایانه اشاره می‌کنند. مشاهده محصول → پچ پنل ها جلوه مشابهی را در انتهای دیگر پیوند ایجاد می کنند. یک پنل با تراکم بالا می تواند از جلو مرتب به نظر برسد و همچنان پایانه عقب ضعیفی در یک پورت داشته باشد. هنگامی که یک تستر خرابی را در یک پورت گزارش می‌کند، آن را با پورت همسایه در همان پانل مقایسه کنید. اگر پورت مجاور با همان پچ کورد و تنظیمات آزمایشی یکسان عبور کند، احتمال خطا در پایانه پانل یا کابل افقی بیشتر از تستر است.
فیس‌پلیت‌ها و جعبه‌های نصب روی سطح قطعات مکانیکی هستند، اما روی پیوند نیز تأثیر می‌گذارند. صفحه‌ای که به جک فشار وارد می‌کند، یا یک جعبه سطحی که کابل را فراتر از شعاع خمش خم می‌کند، می‌تواند مشکل از دست دادن بازگشت ایجاد کند که تنها پس از نصب پوشش ظاهر می‌شود. زمانی که پروژه اجازه می دهد، پیوند را با مونتاژ نهایی در محل آزمایش کنید. تستر کابل مسی که قبل از باز شدن روکش استفاده می شود ممکن است مشکلی را که پس از چسباندن کابل به جعبه ظاهر می شود از بین ببرد.
برای خریدارانی که هم تست‌کننده‌ها و هم سخت‌افزار اتصال را تامین می‌کنند، کار با سازنده‌ای که کل سیستم مس را می‌شناسد، کمک می‌کند. تامین‌کننده‌ای که بتواند پایان جک، سیم‌کشی پچ پنل و محدودیت‌های تست را توضیح دهد، مفیدتر از تامین‌کننده‌ای است که فقط قیمت هر قطعه را ذکر می‌کند. این امر مخصوصاً برای عمده‌فروشی که کیت پیمانکاران را می‌سازد صادق است، زیرا این کیت باید شامل آزمایش‌کننده‌ها، پچ‌کوردها، جک‌ها و پانل‌هایی باشد که در این زمینه سازگار هستند.
PoE، کابل های محافظت شده و خطاهایی که در نقشه سیمی نشان داده نمی شوند
قدرت از طریق اترنت تست مس را مهم تر کرده است نه کمتر. پیوندی که داده‌ها را کاملاً با توان کم حمل می‌کند، ممکن است زمانی که یک دستگاه برقی جریان می‌گیرد، از کار بیفتد. علائم می‌توانند ظریف باشند: دوربین در شب راه‌اندازی مجدد می‌شود، نقطه دسترسی زیر بار می‌افتد، یا تلفن PoE روی یک پورت کار می‌کند اما در پورت دیگری کار نمی‌کند. یک تستر نقشه سیم اولیه ممکن است هر هشت هادی را درست نشان دهد و همچنان علت را از دست بدهد.
یکی از مسائل رایج عدم تعادل مقاومت است. اگر یک هادی در یک جفت مقاومت بالاتری نسبت به شریک خود داشته باشد، پیوند ممکن است یک بررسی تداوم ساده را پشت سر بگذارد اما تحت بار PoE گرمایش یا افت ولتاژ بیش از حد ایجاد کند. یک تستر با اندازه گیری مقاومت و تست بار PoE می تواند آن شرایط را آشکار کند. مشکل دیگر اتصال ضعیف یا جابجایی عایق است که با گرم شدن کابل، مقاومت را تغییر می دهد. یافتن این خطاها با آزمایش استاتیک دشوار است، بنابراین آزمایش‌کننده‌ای که بار اعمال می‌کند یا مقادیر مقاومت را ثبت می‌کند اطلاعات بیشتری دارد.
کابل های محافظ یک لایه دیگر اضافه می کنند. در یک پیوند F/UTP یا S/FTP، سپر یک رسانای داده نیست، اما همچنان به پیوستگی و اتصال مناسب نیاز دارد. اگر سیم تخلیه در یک انتها باز باشد، ممکن است پیوند از نقشه سیم عبور کند و همچنان در یک محیط پر سر و صدا عملکرد ضعیفی داشته باشد. تستری که تداوم سپر را بررسی می‌کند و می‌تواند مسیر سپر را شناسایی کند، برای مکان‌های صنعتی، بیمارستان‌ها و استقرار بی‌سیم متراکم که تداخل الکترومغناطیسی یک نگرانی واقعی است، مفید است.
PoE نیز سوال پذیرش را تغییر می دهد. تیم ممکن است نیاز داشته باشد نه تنها تأیید کند که پیوند با یک دسته کابل‌کشی مطابقت دارد، بلکه این کانال می‌تواند کلاس توان مورد نیاز را در طول نصب شده ارائه دهد. این دلیلی برای رد شدن از صدور گواهینامه نیست. دلیلی برای اضافه کردن یک چک PoE به رویه پذیرش و ثبت نتیجه با شناسه پیوند است. اگر بعداً دستگاهی از کار بیفتد، رکورد نشان می‌دهد که آیا پیوند تحت بار آزمایش شده است و آزمایش‌کننده چه گزارشی را گزارش کرده است.
برای یک پیمانکار، قانون عملی ساده است: از تستر تداوم به عنوان تنها ابزار در پروژه PoE استفاده نکنید. از یک تستر کابل مسی استفاده کنید که بتواند نقشه سیم، طول، مقاومت و رفتار PoE را نشان دهد و یک لینک مرجع خوب برای مقایسه نگه دارد. این پیوند مرجع اغلب مفیدتر از یک لیست طولانی از مشخصات است زیرا در شرایط یکسان به تکنسین یک خط مبنا می دهد.
یک روش آزمایش میدانی که پاسخ تماس ها را کاهش می دهد
یک تستر فقط به خوبی روش اطراف آن است. دنباله زیر یک روال عملی میدانی برای پیوندهای مسی است. این جایگزینی برای مشخصات پروژه نیست، اما به یک تیم کمک می کند تا نتایج ثابتی داشته باشد و از بازدیدهای مکرر جلوگیری کند.
- قبل از آزمایش هویت پیوند را تأیید کنید. برچسب خروجی، پورت پچ پنل و پلان زمین را مطابقت دهید. یک آزمایش صحیح روی پورت اشتباه همچنان یک نتیجه اشتباه است.
- پایانه را بررسی کنید. پیچ‌شدن جفت، محل قرارگیری هادی، کاهش فشار و شعاع خمش در جک، پانل و صفحه‌نما را بررسی کنید.
- در صورت امکان با پچ کوردهای نهایی تست کنید. یک سیم مرجع شناخته شده به جدا کردن خرابی پیوند از خرابی سیم کمک می کند.
- ابتدا سیم مپ و تداوم شیلد را اجرا کنید. قبل از رفتن به تست های عملکرد، باز، شورت، جفت ضربدری، و جفت تقسیم را حل کنید.
- طول و فاصله خطا را بررسی کنید. خواندن را با طول طراحی و تنظیم کتابخانه کابل مقایسه کنید.
- تست عملکرد مورد نیاز را برای دسته و برنامه اجرا کنید. نتیجه را با شناسه پیوند و تنظیمات آزمایشگر ذخیره کنید.
- وقتی پیوند دستگاه را تغذیه می کند، یک چک PoE اضافه کنید. نتیجه را ثبت کنید و کلاس دستگاه یا وضعیت بار را یادداشت کنید.
- بعد از هر اصلاحی دوباره تست کنید. یک نتیجه ناموفق را به یک پاس ویرایش نکنید. یک رکورد جدید ایجاد کنید تا تاریخ مشخص شود.

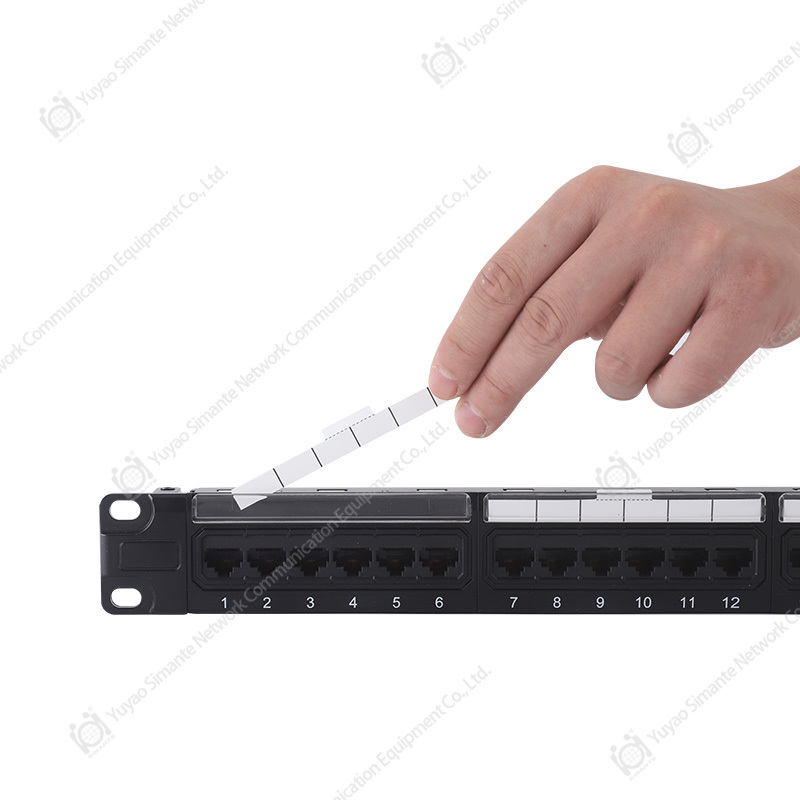

وصله پانل های CAT6 برای کابل کشی ساختاری رک هنگام تطبیق سخت‌افزار کابل‌کشی و راه‌اندازی آزمایشی در پروژه، پنل‌های UTP 0.5U تا 2U و محافظ CAT6 را با خاتمه IDC 110/Krone بررسی کنید. مشاهده محصول → این روش همچنین زمانی که پروژه از ترکیبی از سخت افزار Cat6 و Cat6A استفاده می کند کمک می کند. تنظیمات آزمایش‌کننده، سیم‌های مرجع و محدودیت‌های پیوند باید با دسته مورد آزمایش مطابقت داشته باشند. پیوند Cat6A که با آداپتور Cat6 یا سیم مرجع Cat5e آزمایش شده است ممکن است نتیجه‌ای ایجاد کند که از نظر فنی برای تنظیم اشتباه معتبر است. آداپتورها و سیم‌های مرجع را روی برچسب نگه دارید و زمانی که نتیجه با بقیه قسمت‌های کف ناسازگار به نظر می‌رسد، آنها را بررسی کنید.
برای یک مدیر پروژه، باارزش ترین خروجی، یک نتیجه واحد نیست. این مجموعه ای از رکوردها است که نشان می دهد چه چیزی، با چه تنظیماتی، توسط چه کسی و چه زمانی آزمایش شده است. یک تستر کابل مسی با عملکرد ذخیره سازی و صادرات این امکان را فراهم می کند. اگر آزمایش‌کننده فضای ذخیره‌سازی نداشته باشد، تیم همچنان باید یک گزارش دستی با شناسه پیوند، نوع آزمایش، نتیجه و یادداشت‌های اصلاح داشته باشد. لاگ چیزی است که وقتی پیوندی بعداً مورد سؤال قرار می گیرد، از پیمانکار محافظت می کند.
چک لیست تدارکات برای توزیع کنندگان و پیمانکاران
خرید تستر کابل مسی به همان اندازه که یک تصمیم فنی است، یک تصمیم خرید است. اگر تستر فاقد آداپتورها، پشتیبانی سفت‌افزار یا مسیر کالیبراسیون مورد نیاز برای پروژه‌های در دست باشد، پایین‌ترین قیمت هر واحد می‌تواند گمراه‌کننده باشد. چک لیست زیر به یک پیمانکار یا یک توزیع کننده کمک می کند تا پیشنهادات را در مورد نقاطی که بر استفاده از میدان تأثیر می گذارد، مقایسه کند.
- توابع تست: نقشه سیم، طول، تن، TDR، PoE و قابلیت عملکرد را در برابر ترکیب واقعی پروژه تأیید کنید.
- پشتیبانی از دسته: پشتیبانی اعلام شده برای پیوندهای Cat5e، Cat6، Cat6A، و Cat7، از جمله انواع محافظت شده را بررسی کنید.
- محدوده کانکتور و آداپتور: بررسی کنید که تستر دوشاخه ها و آداپتورهای مورد استفاده در منطقه و پروژه را می پذیرد.
- کالیبراسیون و خدمات: در مورد فواصل کالیبراسیون، چرخش سرویس و به‌روزرسانی‌های میان‌افزار سؤال کنید.
- مدیریت نتایج: ذخیره سازی، فرمت صادرات، برچسب زدن لینک و نرم افزار گزارش دهی را بررسی کنید.
- دوام میدان: عمر باتری، محافظت از کیس، خوانایی نمایشگر و دمای کارکرد را بررسی کنید.
- آموزش و مستندسازی: یک راهنمای شروع سریع و مطالب آموزشی برای تکنسین های جدید درخواست کنید.
- پشتیبانی تامین کننده: تأیید کنید که سازنده یا عمده‌فروش می‌تواند آداپتورهای جایگزین و سیم‌های مرجع را تهیه کند.

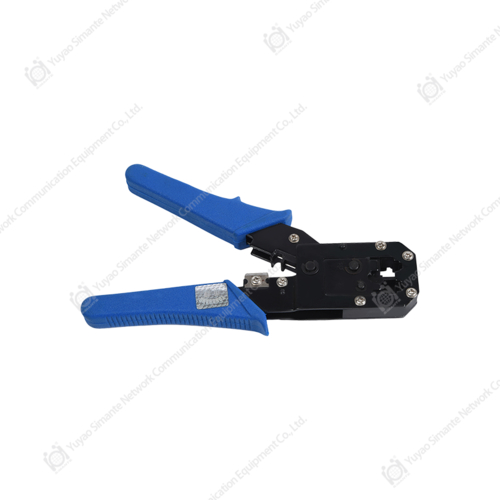

ابزارهای فشرده و پایان برای نصب کابل کشی شبکه هنگام ساخت کیت کابل کشی در مورد نیازهای تستر و کانکتور، ابزارهای چین و پایان را برای کانکتورهای ماژولار 8P، 90 درجه و 180 درجه مرور کنید. مشاهده محصول → برای یک توزیع کننده، تستر باید به عنوان بخشی از کیت کابل کشی ارزیابی شود. این کیت ممکن است شامل یک تستر کابل مسی، پچ‌کوردهای مرجع، یک کاوشگر صدا، یک ابزار چین‌دار، و مجموعه‌ای از جک‌های کیستون و صفحه‌نما باشد. پیمانکاری که تستر را به تنهایی خریداری می کند ممکن است بعداً برای لوازم جانبی بازگردد، اما کیتی که با ترکیب پروژه محلی مطابقت دارد فروش آسان تر و پشتیبانی آسان تر است. منطق یکسانی در مورد یک عمده‌فروش که به چندین نصاب خدمات ارائه می‌دهد صدق می‌کند: ترکیب محصول باید دسته‌ها و رابط‌هایی را که با هم حرکت می‌کنند منعکس کند.
هنگام مقایسه یک تولید کننده یا تامین کننده، بخواهید یک بیانیه واضح در مورد آنچه که تستر انجام می دهد و یا اندازه گیری نمی کند. یک تامین کننده خوب تفاوت بین تداوم، صلاحیت و گواهی را به جای اینکه آنها را مترادف بداند توضیح می دهد. این نوع پشتیبانی بازده را کاهش می دهد و با پیمانکارانی که به ابزاری نیاز دارند که بتوانند در پروژه ها به آن اعتماد کنند، اعتماد ایجاد می کند. همچنین به خریدار کمک می‌کند تا از پرداخت بیش از حد برای عملکردهایی که هرگز استفاده نمی‌شوند یا کم‌خرید برای پروژه‌ای که به گزارش‌های رسمی نیاز دارد، اجتناب کند.
اشتباهات رایج هنگام خرید یا استفاده از تستر کابل مسی
اکثر مشکلات تستر به دلیل نقص ابزار نیست. آنها از عدم تطابق بین آزمایشگر و کار، یا از یک تنظیم آزمایشی که کنترل نشده است، به وجود می آیند. جدول زیر اشتباهات رایج و اصلاح عملی را فهرست می کند.
| اشتباه | چه اتفاقی می افتد | تصحیح عملی |
|---|---|---|
| استفاده از تستر تداوم برای پذیرش داده ها | یک پیوند تداوم را می گذراند اما نقشه سیم یا عملکرد را با شکست مواجه می کند | از تستری استفاده کنید که نقشه سیم، طول و بررسی عملکرد مورد نیاز را گزارش می‌کند |
| تست با پچ کورد ناشناخته | یک لینک خوب به عنوان بد علامت گذاری شده است، یا یک سیم بد در سرویس باقی مانده است | سیم های مرجع برچسب دار را نگه دارید و بند ناف را جداگانه تست کنید |
| نادیده گرفتن تداوم سپر | یک پیوند محافظ داده ها را ارسال می کند اما در مناطق پر سر و صدا عملکرد ضعیفی دارد | تداوم و اتصال سپر را به عنوان بخشی از آزمایش نقشه سیم بررسی کنید |
| رد شدن از بررسی های بار PoE | یک دستگاه راه‌اندازی مجدد یا خاموش می‌شود، حتی اگر آزمایش‌های داده‌ها انجام شود | مقاومت و بررسی های PoE را اضافه کنید که چه زمانی لینک تجهیزات را تغذیه می کند |
| ذخیره نشدن نتایج | اختلافات مربوط به واگذاری و بدون سابقه برای خطاهای بعدی | شناسه پیوند، نوع آزمایش، تنظیمات و نتیجه را در زمان آزمایش ذخیره کنید |
یکی دیگر از اشتباهات رایج این است که فرض کنیم یک تستر دسته بالاتر به طور خودکار یک مشکل دسته پایین تر را حل می کند. تستر گواهینامه ارزشمند است، اما جک خاتمه یافته با پیچش بیش از حد یا وصله پانل با اتصال شل را تعمیر نمی کند. آزمایشگر علامت را شناسایی می کند. تکنسین هنوز باید کار را اصلاح کند. به همین دلیل است که آموزش و روش پذیرش واضح به اندازه مشخصات ابزار اهمیت دارد.
برای یک خریدار، نادیده گرفتن هزینه مالکیت نیز اشتباه است. کالیبراسیون، آداپتورها، سیم‌های مرجع، تعمیرات و آموزش همگی بر هزینه واقعی یک تستر در طول عمر آن تأثیر می‌گذارند. یک واحد کم‌هزینه که نمی‌تواند کالیبره یا پشتیبانی شود ممکن است در زمان خرابی بیشتر از یک واحد ارزان‌تر با مسیر خدمات روشن هزینه داشته باشد. مقایسه درست شامل کیت کامل و پشتیبانی پشت آن است.
سوالات متداول: سوالات تست کابل مسی
تفاوت بین تستر کابل مسی و گواهی کننده چیست؟
تستر کابل مسی یک اصطلاح گسترده است. این می تواند به معنای یک بررسی کننده تداوم ساده، یک تستر نقشه سیمی، یک کیت تن و کاوشگر، یا یک واحد صلاحیت باشد. گواهی‌دهنده کلاس خاصی از آزمایش‌کننده‌ها است که با استاندارد کابل‌کشی نامگذاری شده اندازه‌گیری می‌کند و یک گزارش رسمی تولید می‌کند. اگر پروژه نیاز به تحویل ضمانت یا پذیرش شخص ثالث داشته باشد، معمولاً یک گواهی‌دهنده ابزار صحیح است. اگر کار عیب یابی یا بررسی سریع سرویس باشد، ممکن است یک آزمایشگر ساده تر کافی باشد.
آیا تستر کابل مسی می تواند شکستگی پشت دیوار پیدا کند؟
بله، اگر تابع بازتاب سنجی طول یا حوزه زمانی باشد. تستر یک پالس به پایین کابل می فرستد و فاصله تا خطا را بر اساس بازتاب تخمین می زند. خواندن به سرعت تنظیم انتشار و نوع کابل بستگی دارد، بنابراین تکنسین باید ورودی کتابخانه کابل صحیح را انتخاب کند. خواندن از راه دور یک تخمین است، نه یک تصویر اشعه ایکس، اما اغلب برای تصمیم گیری برای باز کردن بخش دیوار یا سقف کافی است.
آیا برای Cat6A و پیوندهای محافظ نیاز به تستر دارم؟
شما به آزمایش‌کننده‌ای نیاز دارید که با پیوندی که می‌پذیرید مطابقت داشته باشد. پیوندهای Cat6A نسبت به Cat5e یا Cat6 الزامات عملکردی سخت تری دارند و پیوندهای محافظت شده تداوم سپر و بررسی های اتصال را اضافه می کنند. یک آزمایش‌کننده نقشه سیمی اولیه ممکن است ترتیب پین را تأیید کند، اما به شما نمی‌گوید که آیا لینک فضای اصلی عملکرد کافی دارد یا خیر. برای پذیرش پروژه، از یک آزمایشگر رتبه بندی شده برای دسته و پیکربندی محافظت شده استفاده کنید. برای کارهای خدماتی، نقشه سیم و تستر طول ممکن است برای مکان یابی خطا مفید باشد.
چرا یک پیوند نقشه سیم را عبور می دهد اما PoE را خراب می کند؟
نقشه سیمی نظم و تداوم هادی را بررسی می کند، اما مقاومت، گرمایش یا رفتار بار را به طور کامل توصیف نمی کند. یک پیوند می تواند ترتیب پین صحیحی داشته باشد و همچنان دارای یک اتصال با مقاومت بالا، یک جفت نامتعادل یا یک هادی آسیب دیده باشد که تحت جریان متفاوت رفتار می کند. یک تستر با اندازه گیری مقاومت و تست بار PoE می تواند این شرایط را آشکار کند. اگر یک دستگاه برقی ناپایدار است، پیوند را تحت بار آزمایش کنید و آن را با یک پورت خوب مقایسه کنید.
هر چند وقت یکبار باید یک تستر کابل مسی کالیبره شود؟
فاصله زمانی به سازنده، کلاس تستر و نیازهای پروژه بستگی دارد. آزمایش کنندگان گواهینامه معمولاً یک چرخه کالیبراسیون تعریف شده دارند زیرا نتایج آنها ممکن است برای پذیرش رسمی استفاده شود. تسترهای تداوم ساده و نقشه سیم ممکن است فرآیند بررسی طولانی تر یا ساده تری داشته باشند. فاصله توصیه شده را از تامین کننده بخواهید و سابقه کالیبراسیون را نزد تستر نگه دارید. اگر نتیجه در بین پیوندهای خوب شناخته شده ناسازگار به نظر می رسد، قبل از سرزنش کابل، کالیبراسیون و سیم های مرجع را بررسی کنید.
یک پیمانکار قبل از خرید چه چیزی باید از تامین کننده بپرسد؟
بپرسید تست‌کننده چه مواردی را اندازه‌گیری می‌کند، از کدام دسته‌ها و پیوندهای محافظ پشتیبانی می‌کند، چه آداپتورهایی را شامل می‌شود، نتایج چگونه ذخیره می‌شوند، و کالیبراسیون و خدمات چگونه انجام می‌شود. یک تامین کننده خوب تفاوت بین تداوم، صلاحیت و گواهینامه را به جای اینکه آنها را به عنوان عملکرد یکسان تلقی کند، توضیح می دهد. برای یک توزیع کننده یا عمده فروش، بپرسید که آیا آداپتورهای جایگزین، سیم های مرجع و مواد آموزشی موجود هستند یا خیر. این جزئیات بیشتر از یک مشخصات سرفصل مهم هستند.
منابع مرتبط
برای خریدارانی که می خواهند عملکردهای تستر را با بقیه سیستم مس مقایسه کنند، منابع سایت زیر زمینه مفیدی را ارائه می دهند. آنها برای پیمانکاران، توزیع کنندگان و تیم های پروژه نوشته شده اند که به جای فهرست کاتالوگ به اطلاعات عملی نیاز دارند.
- با سابقه سازنده و توانایی تولید در پشت خطوط تولید مس و الیاف آشنا شوید.
- نمای کلی محصول کابل کشی ساخت یافته را برای سیستم های مس و فیبر بخوانید.
تستر کابل مسی زمانی بیشترین کاربرد را دارد که بخشی از یک کیت کابل کشی کامل باشد: جک های مناسب، پچ پنل ها، پچ کوردها، صفحات و ابزارهایی که توسط تامین کننده ای پشتیبانی می شود که نحوه کار آنها را با هم درک می کند. این پیوند عملی بین نتیجه آزمایش و نصب قابل اعتماد است.
