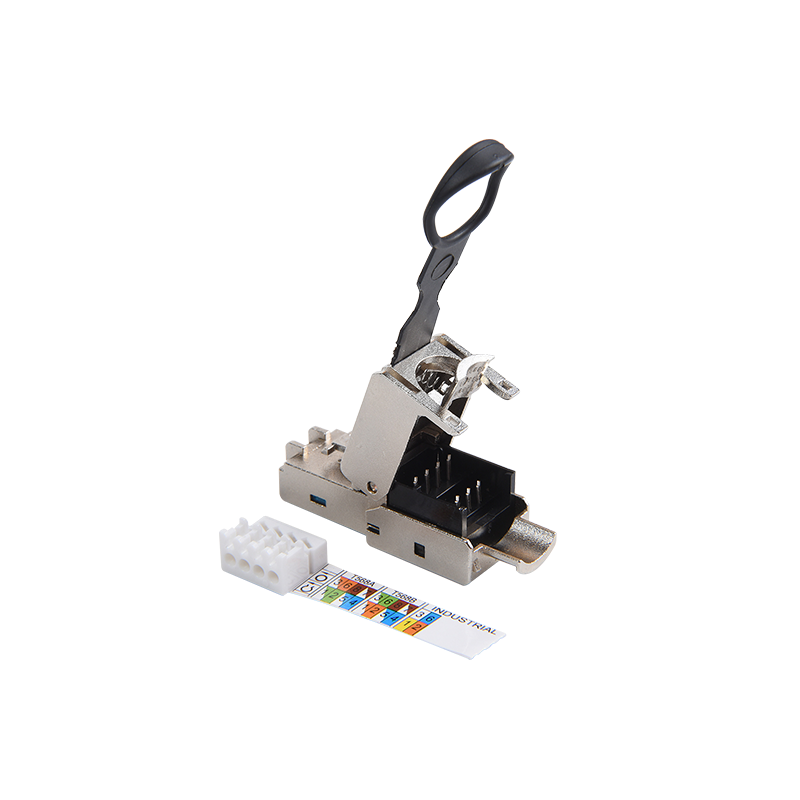

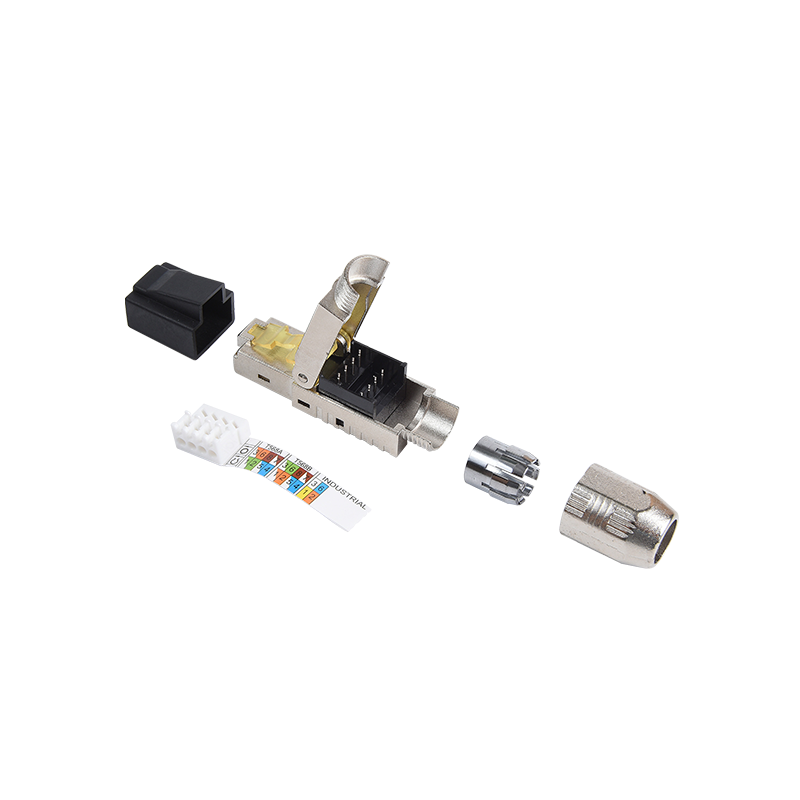

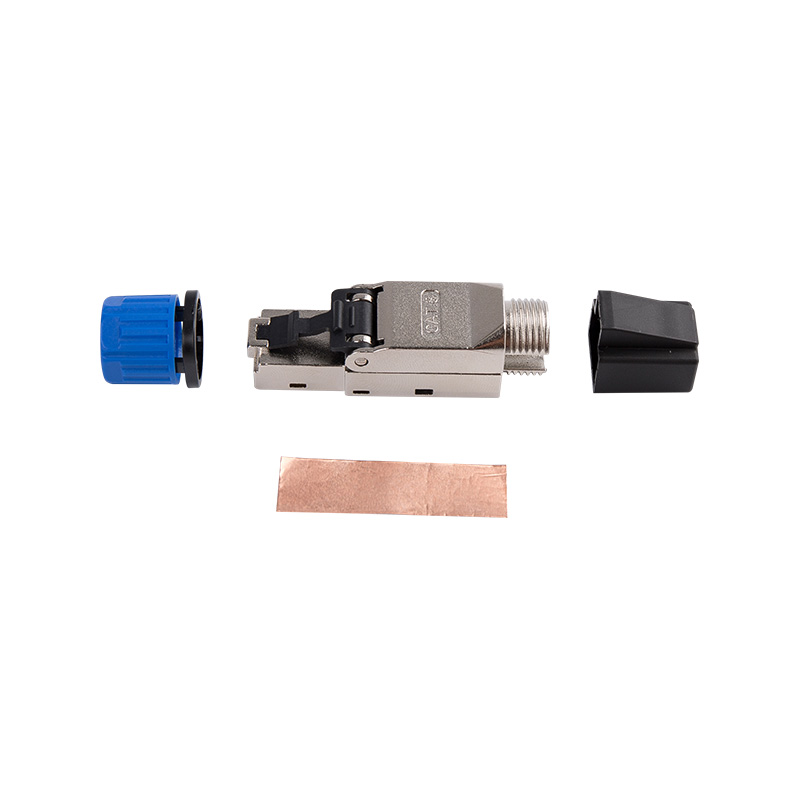

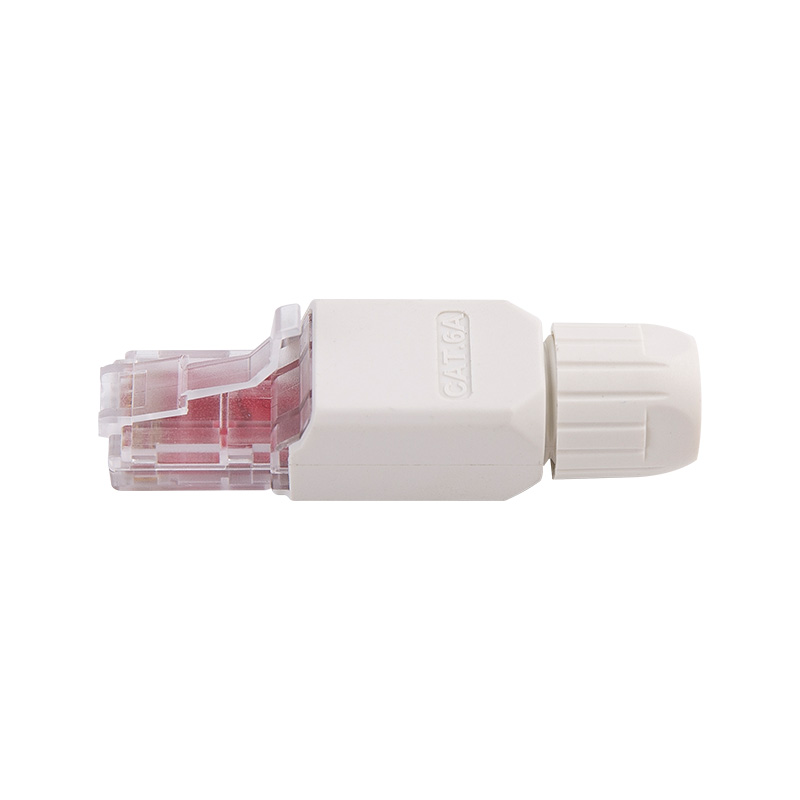

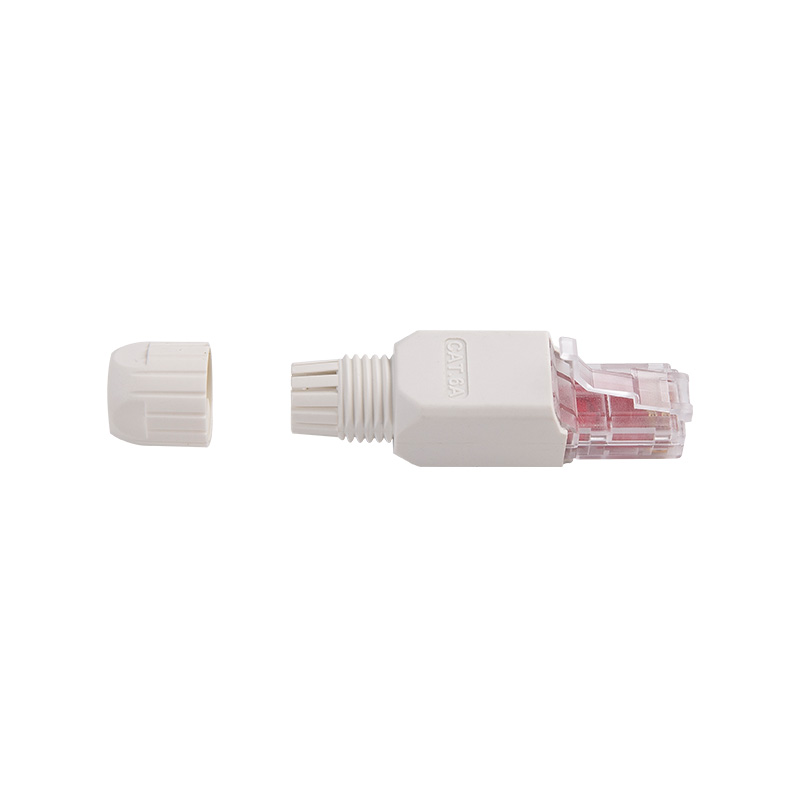

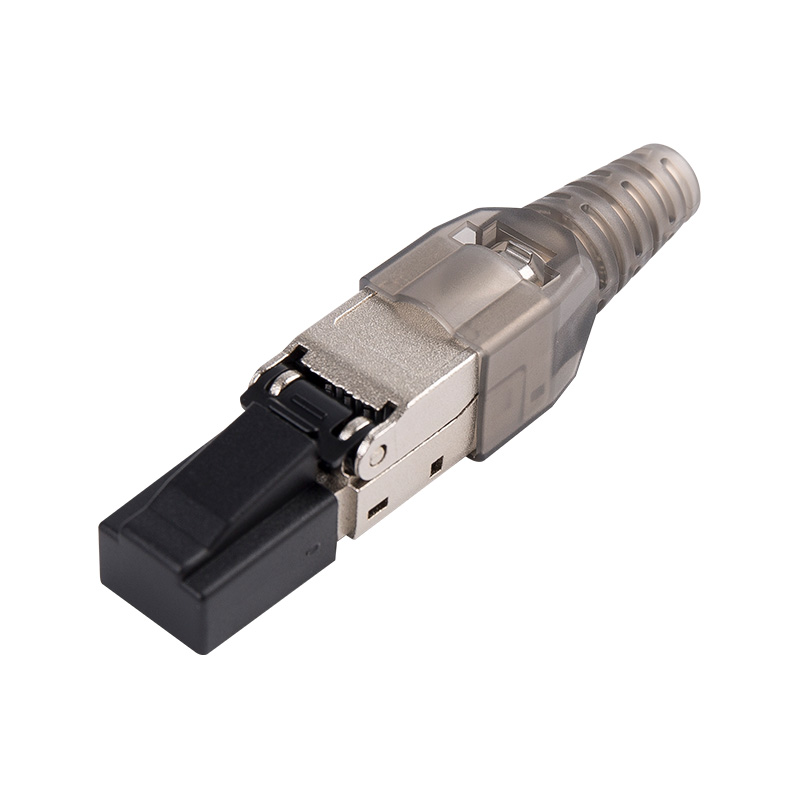

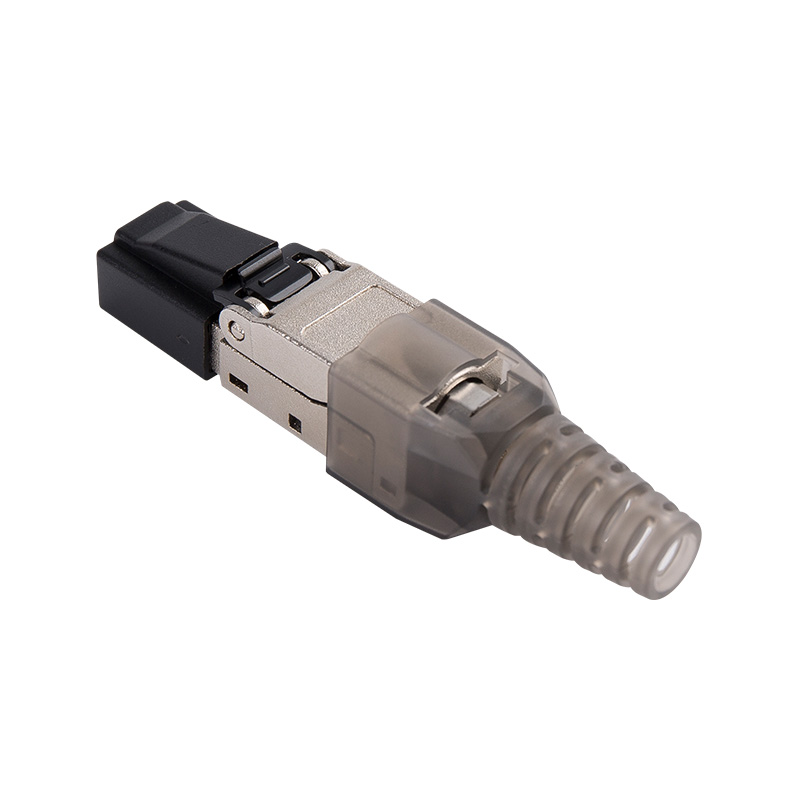

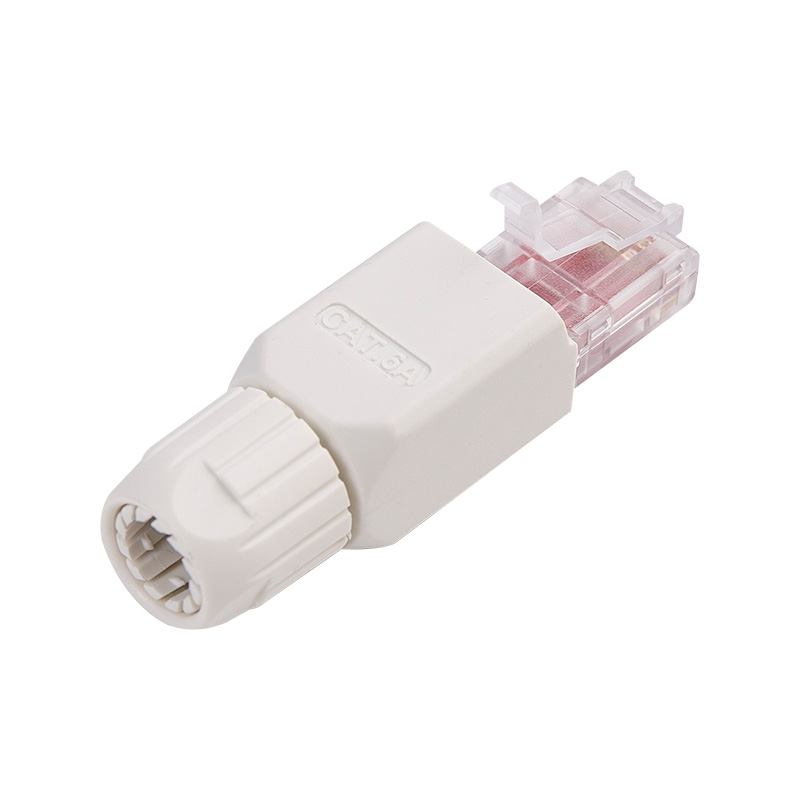

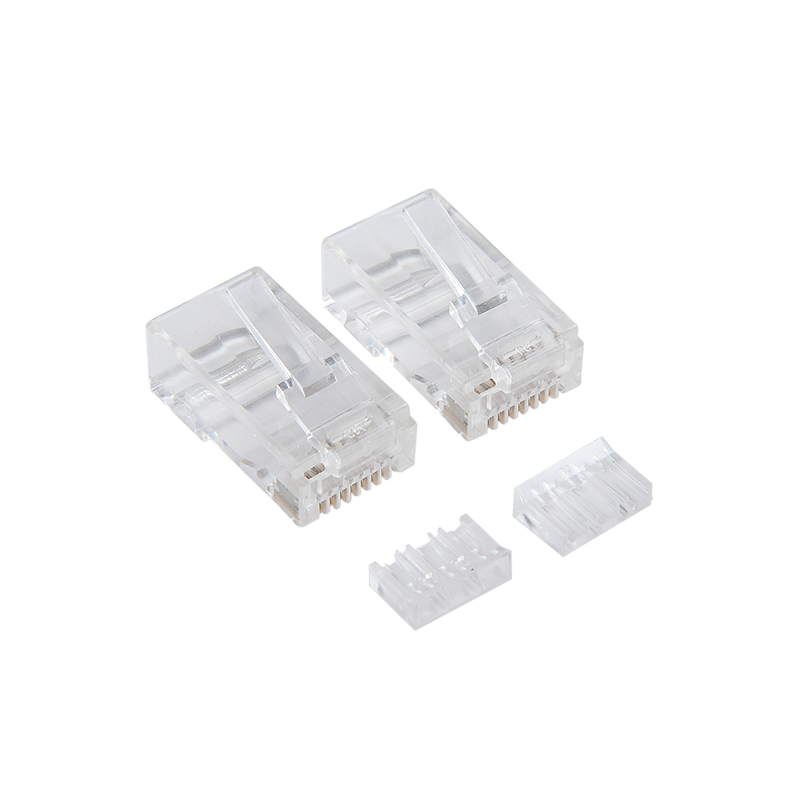

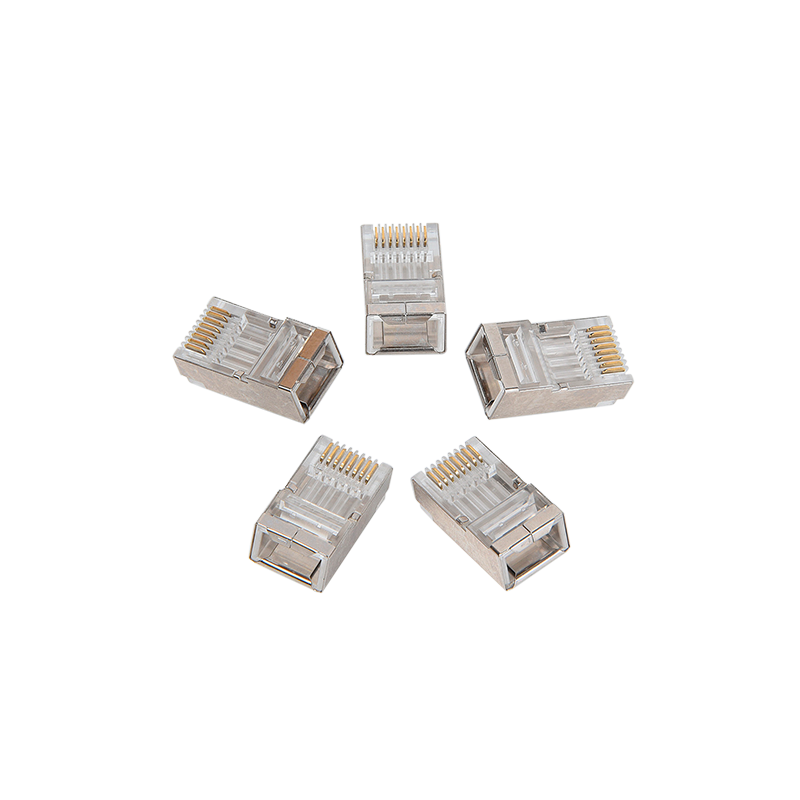

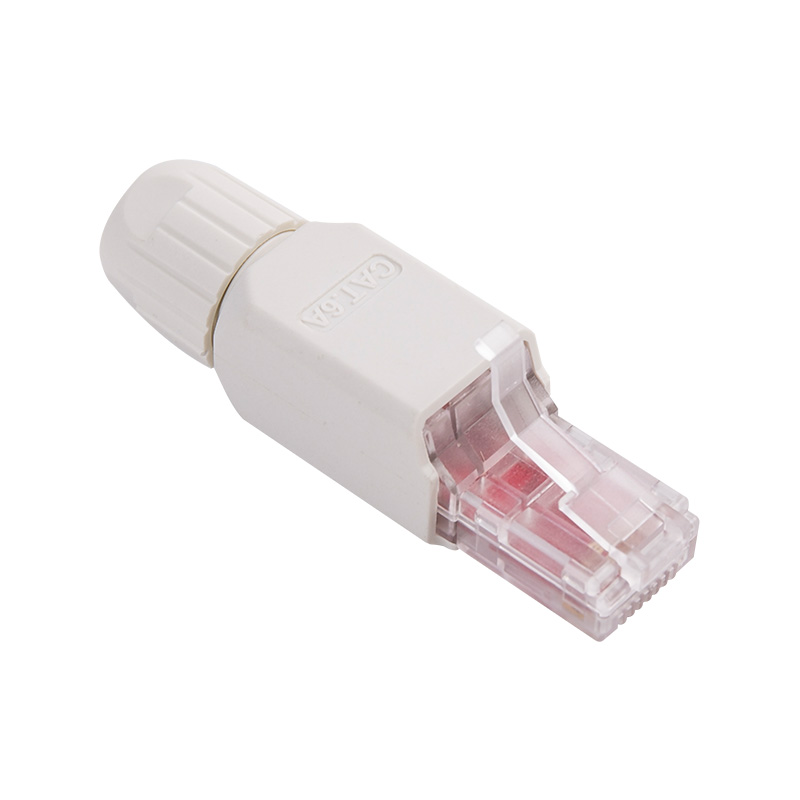

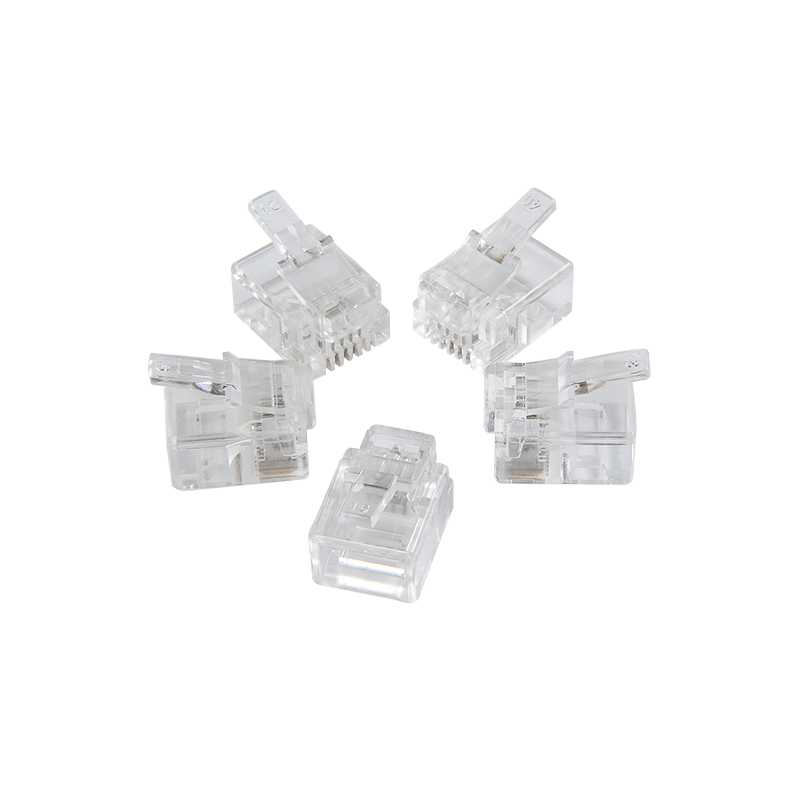

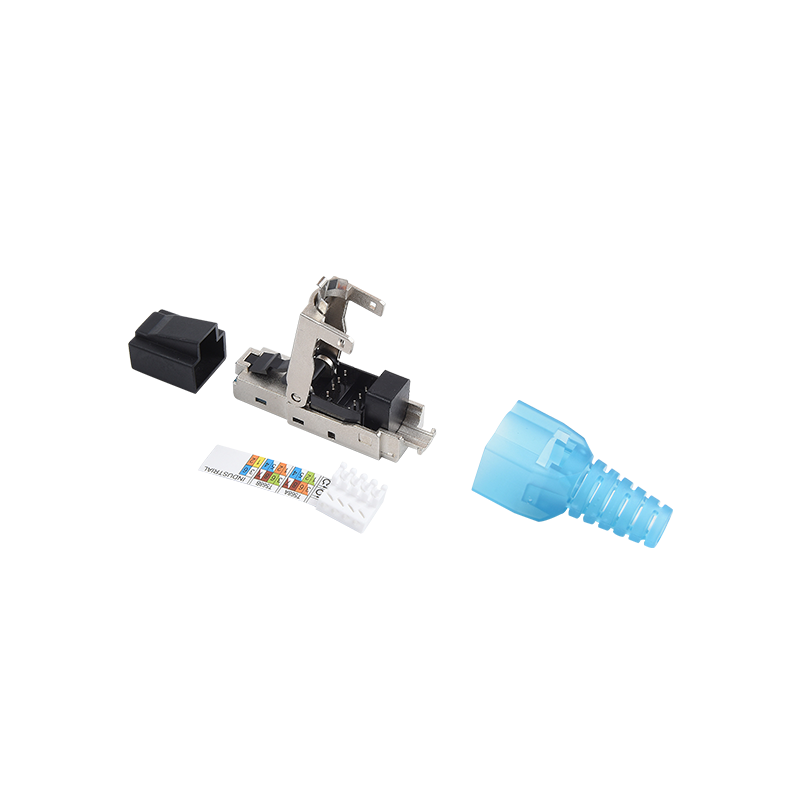

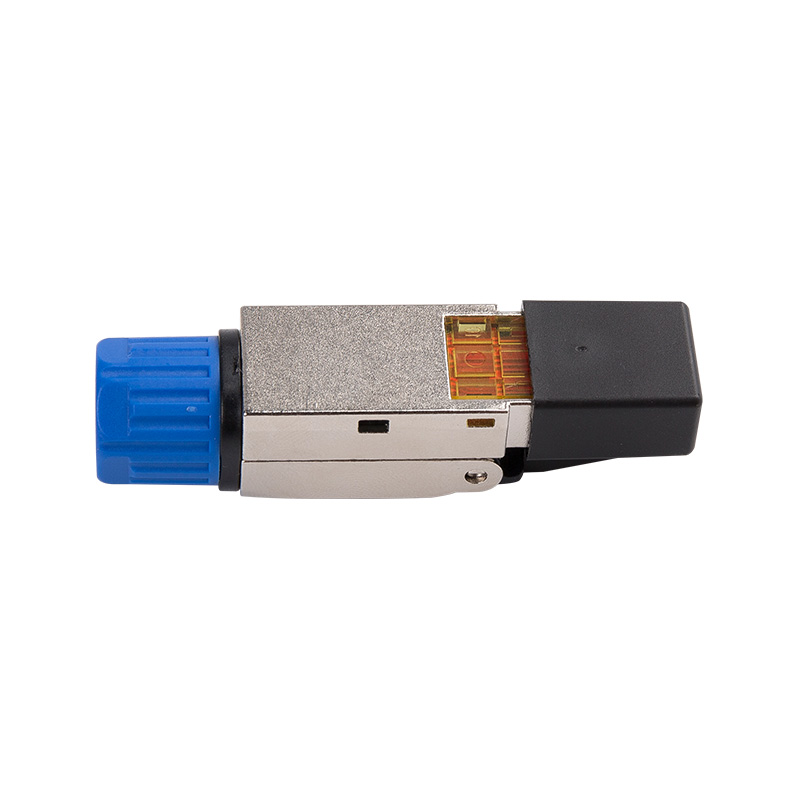

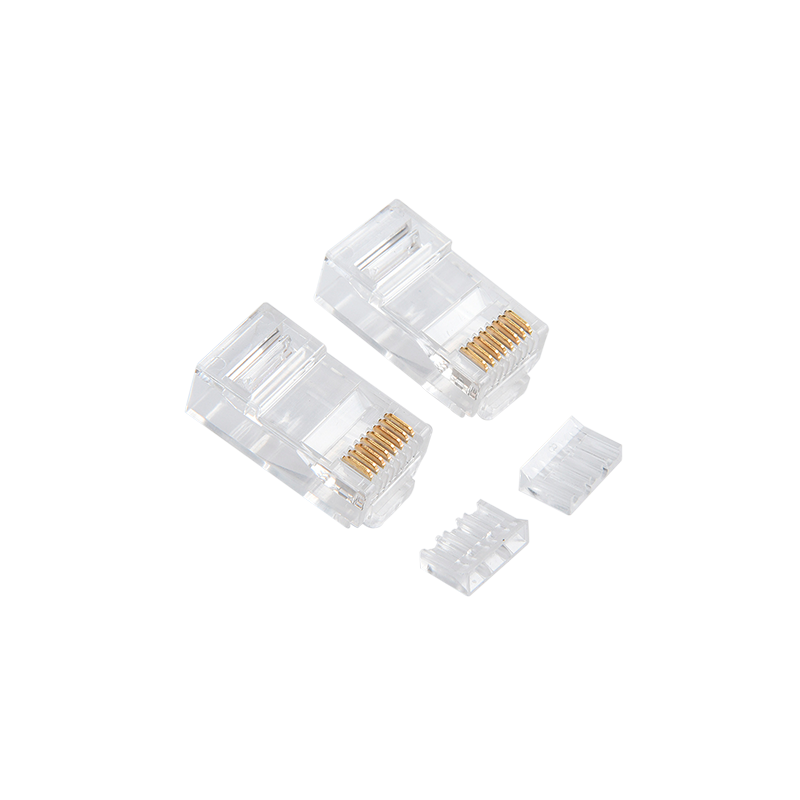

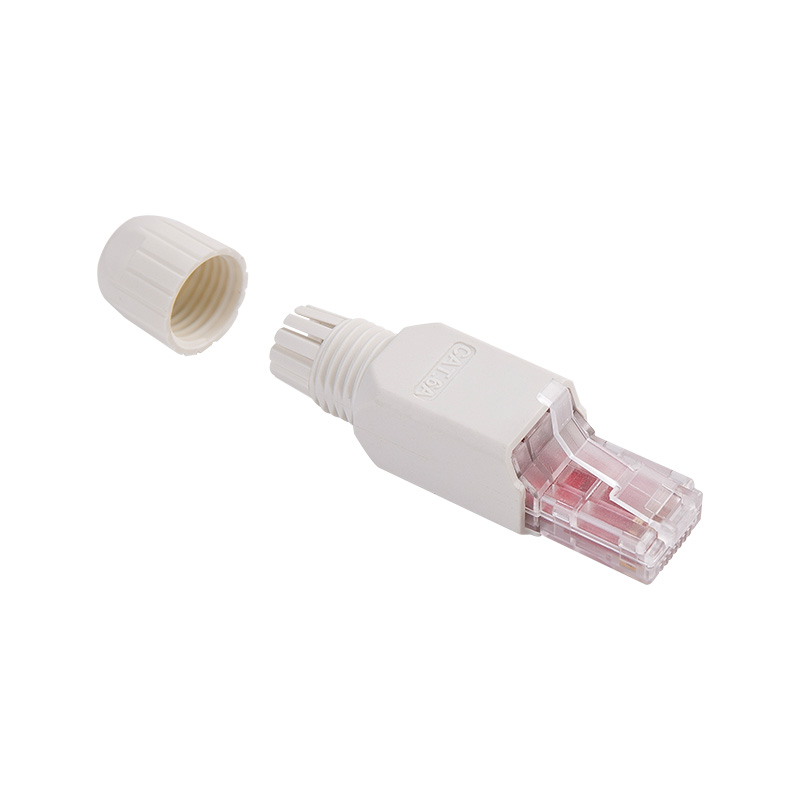

یک کانکتور مرد به نوعی کانکتور اشاره دارد که دارای یک یا چند پین بیرون زده است که برای اتصال به یک اتصال دهنده زن استفاده می شود. اتصالات مرد به طور معمول در کابل ها و دستگاه های دیگر یافت می شوند و به گونه ای طراحی شده اند که با یک کانکتور زن مربوطه جفت می شوند. متداول ترین نوع کانکتور نر مورد استفاده در کابل کشی ساختار یافته ، اتصال ماژولار است که برای اتصال کابل های UTP و STP به دستگاه هایی مانند پانل های پچ ، جک های سنگی و صفحه های شبکه استفاده می شود. اتصالات نر در اندازه ها و اشکال مختلف قرار می گیرند و به طور معمول برای شناسایی آسان کدگذاری می شوند.
1.19 "" Rack Mount Standard ، طراحی محکم و آسان برای نصب ، بازده کار را بسیار بهبود بخشید ؛ سازگار با قفسه های تجهیزات 19 "، کابینت و دیوارهای دیواری.
2. جلوی 24 پورت 24 48 برای شناسایی پورت مناسب با برچسب ها مشخص شده است. پشت دارای یک مدیر کابل است که می تواند به طور موثری کابل را به نقطه خاتمه هدایت کند.
روش اتصال: جک RJ45 با بلوز ، IDC با سیم کشی افقی خاتمه یافت. 360 درجه 360 طراحی پوسته محافظ برای جلوگیری از تداخل الکترومغناطیسی EMC. پوشش عقب پوشش محافظ با یک طراحی غیر پیچ و تاب ، که مناسب و سریع است ، ثابت شده است.
4. الزامات زیست محیطی: مطابق با استانداردهای ROHS.
5. مقدمه مواد: از این محصول پانل پچ برای اتصال سیم کشی افقی و سیم کشی محل کار در همان کف ساختمان استفاده می شود و عمدتاً برای اتصال تجهیزات سیم کشی و تجهیزات ترمینال یا آداپتورها استفاده می شود. کابل های جفت گیری و جفت گیری محصول کابل های جفت پیچ و تاب مس و پرش های محور مس هستند.
6. رابطه بین سازگار: از اتصالات همان سری استاندارد استفاده کنید
7. استاندارد قابل اجرا: مشخصات عمومی: YD/T 926.1-2009 Sub-Standard: YD/T 926.3-2009
8. پارامترهای فنی:
خصوصیات الکتریکی:
A. دامنه فرکانس: 1 ~ 250 مگاهرتز
ب. ولتاژ کار: 125 ولت
ج. ولتاژ مقاومت در برابر: DC1000V (AC750V) 1min بدون تجزیه و پدیده قوس
D. ضعف متقاطع نزدیک به انتها: ≥2.5db
E. مقاومت عایق: مقدار اولیه 100mm Ω
پس از تست گرمای مرطوب ثابت ≥100mΩ
خصوصیات مکانیکی:
A. نیروی درج و نیروی بیرون کشیدن: نیروی درج بیش از 20N نیست و نیروی کشش کمتر از 20N نیست
ب. تأثیر دستگاه اتصال کانکتور: 5 6 60 60
C. ترمینال IDC به جفت پیچ خورده 26 ~ 23 yawg بسته می شود
دوام:
الف) تعداد دفعاتی که پلاگین و سوکت درج شده اند: 750 بار
ب. تعداد خاتمه سیم: 250 بار
9. تصفیه مواد و سطح:
A. مواد فلزی:
براکت: فولاد نورد سرد با پلاستیک پاشیده می شود
سوزن طلا: برنجی طلای روکش شده
ترمینال سیم کارت IDC: نیکل برنز فسفر
B. مواد غیر فلزی:
پلاستیک: پلی کربنات PC ، PBT
ج-ضخامت لایه طلای طلا: 3 ~ 50u از روکش طلا
D. PCB مواد: FR4
10. عملکرد محیطی: دما: -25 ~ 70 ℃ رطوبت: 85 ≤ (دمای 85 ℃ 3 ℃)
تست اسپری نمکی:
الف) مقدار pH محلول نمک قبل از اتمیزاسیون بین 6.5 تا 7.2 (2 35 35 ℃) است.
ب) محلول نمک با کلرید سدیم (از نظر شیمیایی خالص ، از نظر تحلیلی خالص) و آب مقطر یا دیونیزه شده تهیه می شود.
غلظت آن (1/0 5 5 5) (درصد جرم) است.
ج. اتمیزاسیون مداوم اتخاذ شده است ، و مدت زمان توصیه شده 48 ساعت است.
د. هنگام اتمیت ، لازم است از ناخالصی مانند روغن و گرد و غبار و دما و رطوبت هوای جت بر اثر کار جلوگیری شود.
شرایط برای فضا.

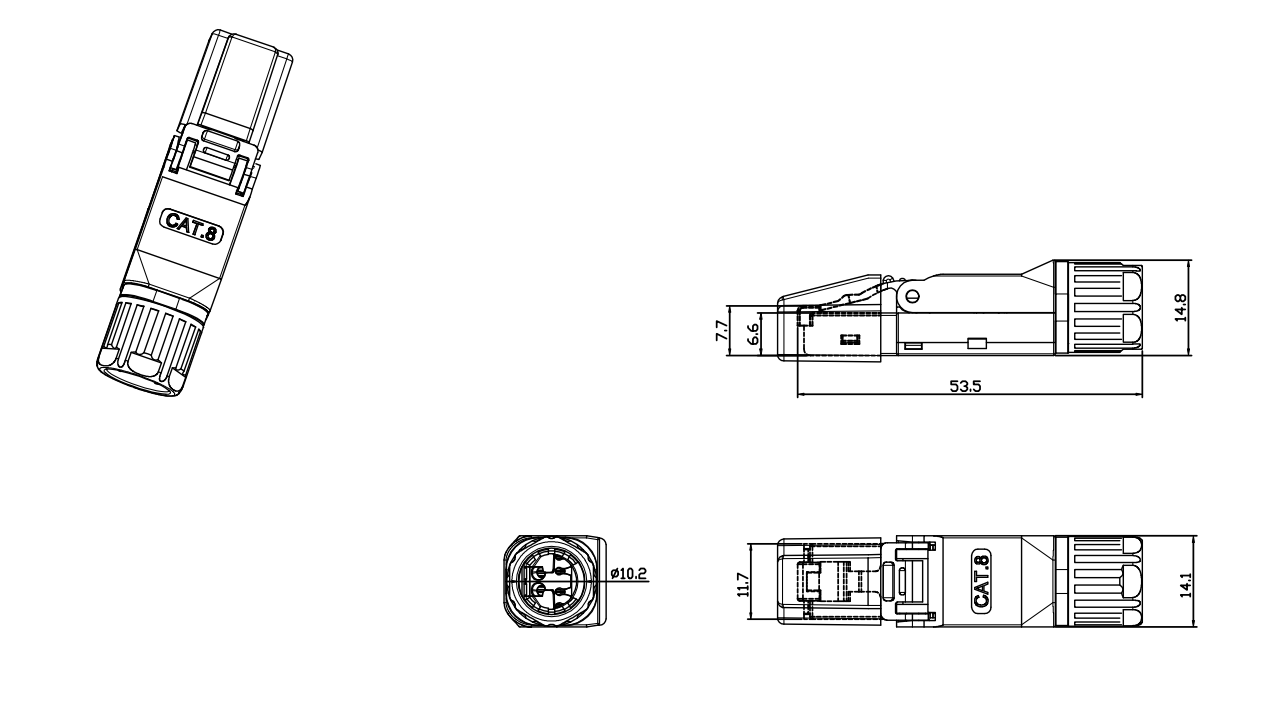

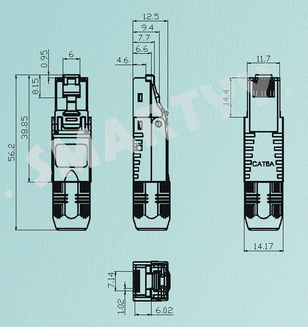

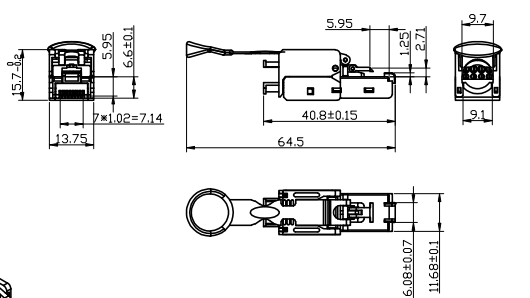

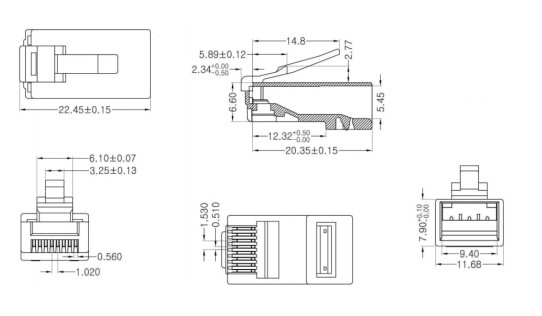

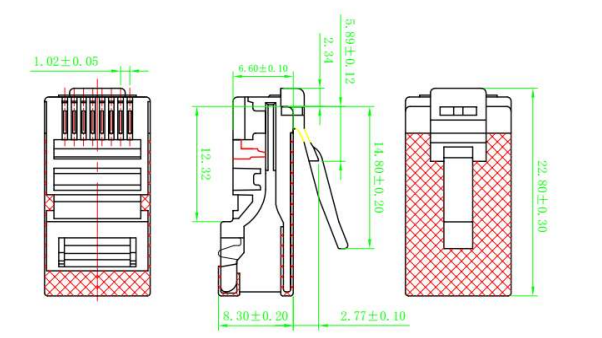

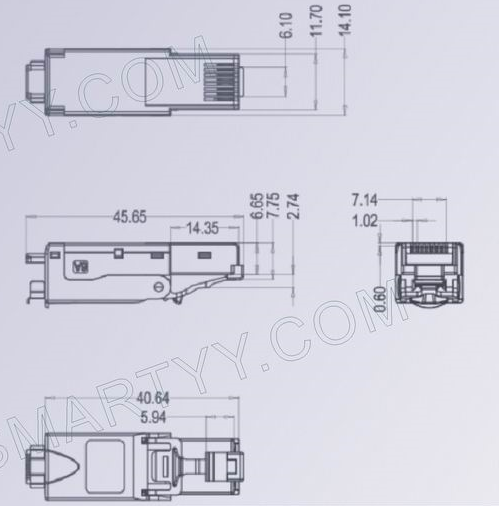

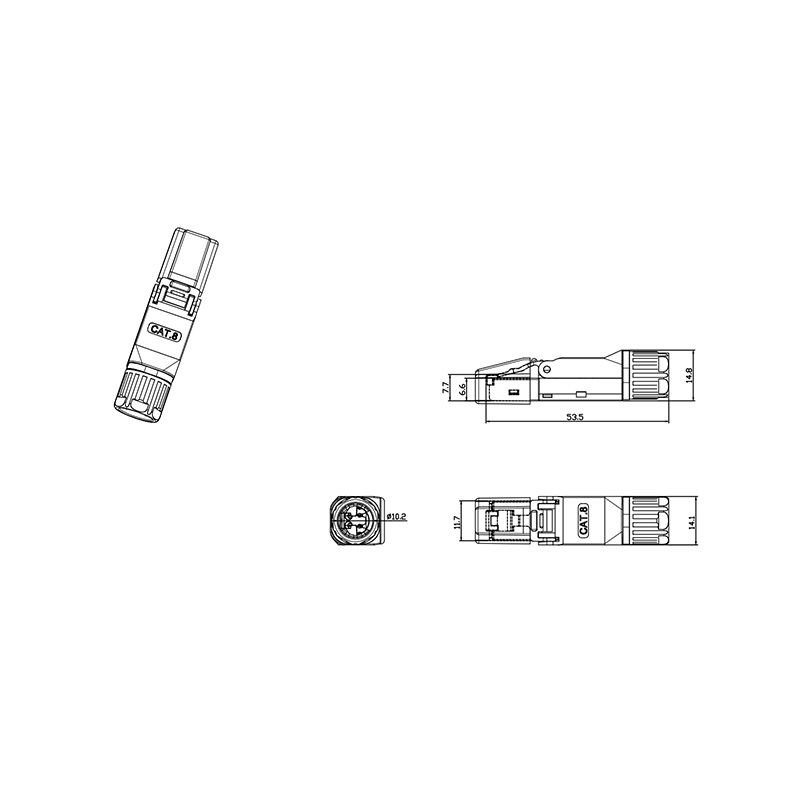

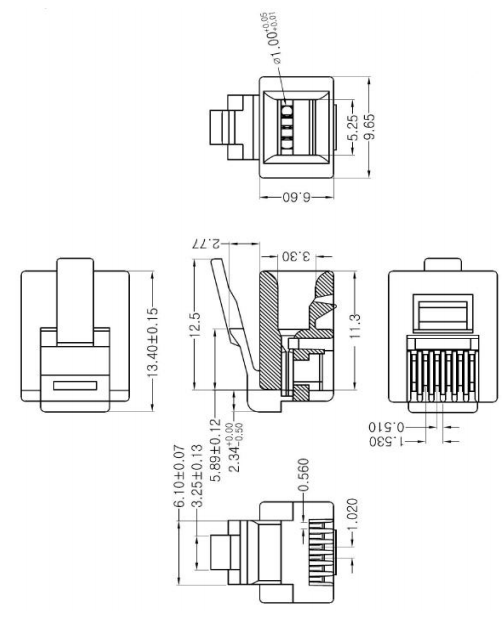

11. نقاشی رئوس مطالب و حداکثر اندازه سفارشی
12. بسته بندی و ذخیره سازی: این محصول در یک کیسه تاول مخصوص قرار می گیرد ، و سپس در یک جعبه مقوایی قرار می دهد و لوازم جانبی محصول در همان زمان قرار می گیرد و یک برچسب که نشان دهنده مدل و کمیت محصول در گوشه سمت چپ بالای کارتن است ، قرار می گیرد و آن را در کارتن قرار می دهد. محصولات بسته بندی شده باید در یک انبار ذخیره شوند که دمای محیط آن 30 ℃ 5 ℃ باشد ، رطوبت نسبی بیش از 70 ٪ نیست و هیچ اسیدی ، قلیایی و سایر گازهای خورنده در هوای اطراف وجود ندارد و دوره ذخیره سازی سه سال است.
مقدار بسته بندی منظم: 10 جعبه در هر جعبه ، 1 در هر جعبه ، 10 در هر جعبه.
13. توجه: علامت استفاده از محصول: بسته بندی مشخص شده مشتری .
