10G مس توضیح داده شده: استانداردهای کابل کشی Cat6A، محدودیت های فاصله و راهنمای خرید

ابتدا پاسخ کوتاه: برای پیوندهایی که در داخل یک ساختمان و در فاصله 100 متری قرار دارند، 10G مس، یعنی اترنت 10GBASE-T که از طریق کابل کشی ساختاری گربه6A یا Cat7 اجرا می شود، عملی ترین و مقرون به صرفه ترین راه برای رساندن 10 گیگابیت بر ثانیه به میزها، نقاط دسترسی، دوربین ها و سوئیچ ها است. فیبر در جایی که نیازهای فاصله، تداخل الکترومغناطیسی یا تجمع ستون فقرات بیشتر از چیزی است که کابل‌های جفت پیچ خورده می‌توانند پشتیبانی کنند، تسلط پیدا می‌کند.

این راهنما نحوه عملکرد مس 10G را توضیح می‌دهد، کدام دسته کابل‌ها واقعاً آن را حمل می‌کنند، فیبر را کجا می‌برد و کجا از دست می‌دهد، و تیم‌های تدارکاتی باید قبل از امضای سفارش خرید بررسی کنند. این دیدگاه عمداً عملی است: ما جک‌های کیستون، پچ پنل‌ها و پچ‌کوردها را برای پروژه‌های کابل‌کشی شبکه که به بیش از 45 کشور تحویل داده می‌شود تولید می‌کنیم، و نکات زیر منعکس‌کننده سؤالاتی است که توزیع‌کنندگان، یکپارچه‌سازان و پیمانکاران اغلب با ما مطرح می‌کنند.

نتیجه‌گیری کلیدی: کابل‌کشی 10G مس روی Cat6A انتخاب پیش‌فرض برای اتصالات افقی 10 گیگابیت بر ثانیه تا 100 متر است، در حالی که فیبر همچنان ابزار مناسبی برای دویدن ستون فقرات و مسافت‌های طولانی است.

10G مس چیست؟ استاندارد 10GBASE-T توضیح داده شده است

مس 10G به اجرای اترنت 10 گیگابیتی بر روی کابل کشی جفت تابیده متعادل از طریق رابط آشنای RJ45 اشاره دارد. IEEE این فناوری را به عنوان 10GBASE-T در سال 2006 تحت استاندارد 802.3an تأیید کرد و هنوز تنها راه رسیدن به سرعت 10 گیگابیت در ثانیه از طریق کابل کشی عمومی اداری بدون تغییر کانکتوری است که هر دستگاه شبکه قبلاً از آن استفاده می کند. این سازگاری کانکتور دلیل بی‌صدا باقی ماندن مس است: یک درگاه مسی 10G بدون آداپتور، مبدل رسانه یا موجودی دستگاه‌های جدید با رایانه‌های شخصی، چاپگرها، تلفن‌ها و دوربین‌های موجود صحبت می‌کند.

در مقایسه با لینک گیگابیتی، 10GBASE-T تمرین بسیار سخت تری در رشته سیگنال است. پهنای باند عملیاتی تا 500 مگاهرتز افزایش می یابد، هر چهار جفت به طور همزمان ارسال و دریافت می کنند، و رمزگذاری چند سطحی همراه با پردازش سیگنال دیجیتال، سیگنال های همپوشانی را در هر انتها از هم جدا می کند. به همین دلیل است که خود کارخانه کابل، نه فقط سوئیچ، به عامل محدودکننده تبدیل می‌شود: هر جک، پانل، پچ کورد، و متر کابل افقی در کانال باید تلورانس خود را در کل طیف حفظ کند.

مذاکره عقب مانده یکی دیگر از مزایای عملی است. پورت‌های مدرن 10GBASE-T معمولاً از سرعت‌های 1G، 2.5G و 5G نیز پشتیبانی می‌کنند، بنابراین به‌روزرسانی سوئیچ می‌تواند قبل از ارتقای کابل‌کشی باشد و هر دو سرمایه‌گذاری می‌توانند در چرخه‌های بودجه انجام شوند. قدرت از طریق اترنت، از جمله کلاس‌های توان 802.3bt بالاتر، از همان چهار جفت استفاده می‌کند، که برای نقاط دسترسی Wi-Fi و دوربین‌های IP که به داده‌های چند گیگابیتی و قدرت قابل توجهی در یک کابل نیاز دارند، بسیار مهم است.

رتبه بندی پهنای باند تمیزترین راه برای فهمیدن اینکه چرا دسته کابل برای 10G مس اهمیت زیادی دارد است. هر دسته بر اساس محدوده فرکانس اندازه گیری شده بر حسب مگاهرتز تعریف می شود و 10GBASE-T برای قرار دادن سیگنال خود به طیفی تا 500 مگاهرتز نیاز دارد. دسته های پایین تر به سادگی آن طیف را ارائه نمی دهند، مهم نیست که نصب چقدر دقیق باشد. نمودار ستونی زیر پهنای باند کانال امتیازی چهار دسته ای را که خریداران اغلب در مورد آنها سوال می کنند، مقایسه می کند. هنگام خواندن آن یک قانون را در ذهن داشته باشید: پهنای باند رتبه‌بندی شده شرط لازم برای کانال مسی 10G است، نه تضمینی کامل به خودی خود.

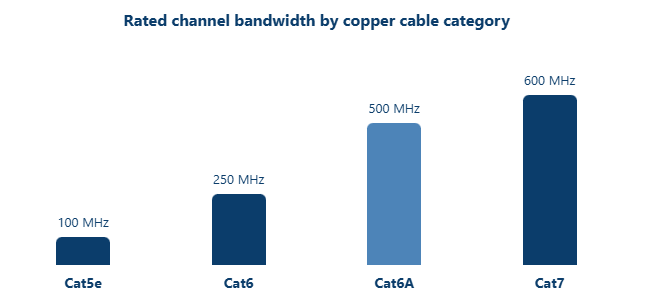

نمودار داستان مس 10G را در یک نگاه نشان می دهد. Cat5e در 100 مگاهرتز متوقف می شود که برای گیگابیت راحت است اما جایی برای 10GBASE-T باقی نمی گذارد. Cat6 آن را دو برابر می کند و به 250 مگاهرتز می رساند، که برای تلاش در مسافت های کوتاه کافی است اما کمتر از 500 مگاهرتز استاندارد مورد انتظار است. Cat6A به 500 مگاهرتز می رسد، دقیقاً طیف 10GBASE-T طراحی شده است، و به همین دلیل است که صنعت آن را به عنوان خط پایه برای کابل کشی مسی 10G جدید در نظر می گیرد. Cat7 تا 600 مگاهرتز گسترش می یابد و حاشیه و در اکثر سازه ها، محافظ کامل در بالا اضافه می کند. دو نکته کاربردی از این اعداد به دست می آید. اول، هنگامی که یک تامین کننده یک پچ کورد Cat6 با درجه 10G ارائه می دهد، آن را به عنوان یک راحتی دسترسی کوتاه به جای جایگزینی برای کانال Cat6A بخوانید. دوم، پهنای باند در سطح مؤلفه و کانال از طریق آزمایش آزمایشگاهی و میدانی تأیید می‌شود، بنابراین قبل از انجام سفارش انبوه، از هر سازنده یا عمده‌فروشی اطلاعات آزمایشی را در فرکانس نامی کامل بخواهید. پهنای باند بخشی از نردبان قیمت را نیز توضیح می‌دهد، زیرا تحمل‌های سخت‌تر تولید در فرکانس‌های بالاتر هزینه تولید واقعی را به همراه دارد. با این حال، همه آن را توضیح نمی دهد، زیرا کنترل تداخل و محافظت هزینه ای را اضافه می کند که رقم مگاهرتز به تنهایی نشان نمی دهد. از نمودار برای فهرست کوتاه دسته‌ها استفاده کنید، سپس بخش بعدی را بخوانید تا بفهمید چه اتفاقی برای سیگنال درون آن مگاهرتز می‌افتد.

نتیجه‌گیری کلیدی: Cat6A حداقل دسته‌ای است که برای یک کانال مسی سازگار با 10G تعیین می‌شود، زیرا تنها پهنای باند 500 مگاهرتز آن با آنچه 10GBASE-T برای استفاده طراحی شده است مطابقت دارد.

چگونه مس 10G کار می کند: رمزگذاری، تداخل بیگانه، و ساخت کابل

زیر کاپوت، 10GBASE-T با استفاده از مدولاسیون دامنه پالس 16 سطحی که به صورت فلکی 128 حالتی مرتب شده اند، هر یک از چهار جفت را فشار می دهد تا داده ها را در هر دو جهت به طور همزمان منتقل کنند، با الکترونیک لغو اکو که سیگنال های ارسال و دریافت همپوشانی را جدا می کند. جزئیات مهندسی برای خریداران اهمیت کمتری دارد تا پیامد آن: یکپارچگی سیگنال اکنون به کیفیت ساخت فیزیکی و نظم نصب بستگی دارد، نه صرفاً به برچسب ژاکت کابل. انحرافات کوچکی که یک لینک گیگابیتی از آنها دور می شود، مانند یک جفت بیش از حد پیچ ​​خورده یا یک بخش خرد شده کابل، به خطاهای قابل اندازه گیری با سرعت 10 گیگابیت در ثانیه تبدیل می شوند.

تنها بزرگترین دشمن، تداخل بیگانه است، که اغلب به اختصار ANEXT نامیده می شود، که تداخلی است که از کابل های همسایه در همان باندل جفت می شود. برخلاف تداخل در داخل کابل، تداخل بیگانه نمی تواند توسط الکترونیک در هر انتها لغو شود، بنابراین باید از طریق جداسازی جفت، محافظ، و بسته بندی دقیق به صورت فیزیکی کنترل شود. دقیقاً به همین دلیل است که یک پیوند Cat6 که به خودی خود به زیبایی گواهی می‌دهد، می‌تواند در یک سینی متراکم از مسیرهای موازی خراب شود، و چرا استانداردهای دسته‌بندی برای مس 10G الزامات ساخت و ساز را به میزان قابل توجهی سخت‌تر کرده است.

ساخت کابل به این چالش در چندین سطح پاسخ می دهد و گزینه های محافظ قبل از انتخاب سزاوار بررسی دقیق تر هستند. چهار پیکربندی زیر تقریباً هر محصولی را که در کاتالوگ تأمین‌کننده می‌بینید را پوشش می‌دهد و هر کدام یک مبادله متفاوت بین مصونیت، هزینه، تلاش خاتمه و الزامات اتصال به زمین را ایجاد می‌کنند.

• U/UTP چهار جفت برهنه بدون سپر. کمترین هزینه و سریعترین خاتمه، ایمنی کاملاً به تعادل کابل متکی است، بنابراین بیشترین نظم و انضباط نصب را می طلبد.
• F/UTP یک صفحه فویل در اطراف هر چهار جفت. تداخل بیگانه بین کابل های همسایه را به میزان قابل توجهی کاهش می دهد و مناسب سینی های شلوغ است که هزینه اتصال و اتصال به زمین است.
• U/FTP دور هر جفت یک فویل جداگانه. کنترل قوی تداخل جفت به جفت در داخل کابل، یک انتخاب رایج برای نصب های Cat6A با چگالی بالا.
• S/FTP یک صفحه قیطانی روی جفت های فویل شده جداگانه. بالاترین سطح ایمنی و ساختار استاندارد پشت کابل کشی Cat7.

یک نکته اتصال به زمین برای هر گزینه محافظت شده اعمال می شود: صفحه فلزی تنها زمانی کار می کند که به درستی در پچ پنل و سخت افزار خروجی متصل شود. یک سپر غیر زمینی یا بد زمین می تواند به آنتن نزدیکتر از یک مانع رفتار کند، به همین دلیل است که ما همیشه قبل از توصیه کانال مسی 10G حفاظ شده از مشتریان در مورد نحوه اتصال به زمین سؤال می کنیم.

نتیجه گیری کلیدی: عملکرد مس 10G در کنترل crosstalk زنده می ماند یا از بین می رود، بنابراین به جای پیش فرض ارزان ترین گزینه بدون محافظ، سطح محافظی را انتخاب کنید که با محیط الکتریکی شما مطابقت دارد.

مقوله های کابل برای 10G مس: Cat6، Cat6A، و Cat7 در مقایسه

جدول زیر سؤال دسته بندی را به اعدادی که برای طرح مس 10G اهمیت دارند، فشرده می کند. به جای کپی بازاریابی، آن را به عنوان یک فیلتر انتخاب در نظر بگیرید، زیرا هر ردیف یک پیامد خرید را به همراه دارد.

Cat6 سزاوار یک کلمه دقیق است، زیرا بیشترین سردرگمی را در نقل قول ها ایجاد می کند. هدایت TIA به 10GBASE-T روی Cat6 در فواصل کاهش‌یافته که معمولاً تا 55 متر ذکر می‌شود و در بسته‌های متراکم در نزدیکی کابل‌های دیگر کوتاه‌تر اجازه می‌دهد. برخی از پروژه‌ها با موفقیت از این برای اجراهای کوتاه بین کابینت یا دیوار به میز استفاده می‌کنند، اما هر کدام باید گواهینامه میدانی داشته باشند، و حاشیه کانال کمتر از هر یک از ما است. اگر یک تامین کننده Cat6 با قابلیت 10G را بدون ذکر محدودیت فاصله ارائه می دهد، قبل از امضا کردن، سؤالات سخت تری بپرسید.

Cat6A پاسخ اصلی است که توسط TIA و ISO به عنوان کلاس EA برای کانال های تضمینی 100 متری 10GBASE-T شناخته شده است. این به طور خاص بر روی کنترل تداخل بیگانه طراحی شده است، در نسخه های بدون محافظ و محافظ موجود است و قیمت آن پس از سال ها تولید حجمی در قلمرو اصلی ثابت شده است. برای استقرار مس 10G جدید، Cat6A پیش فرض ایمن است که در ممیزی بعدی نیازی به دفاع نخواهد داشت.

Cat7 در بالای آن به عنوان یک سیستم کلاس F تعریف شده با ISO در 600 مگاهرتز قرار دارد که بر اساس ساختار کاملاً محافظ S/FTP ساخته شده است. یک نکته سازگاری در اینجا مهم است: Cat7 رسمی به جای RJ45 ساده، کانکتورهای GG45 یا TERA را مشخص می‌کند، اگرچه بسیاری از سیم‌ها و ماژول‌های محافظ RJ45 در کاتالوگ‌های تامین‌کننده برای عملکرد کلاس Cat7 ساخته شده‌اند. اگر اسناد پروژه شما نیاز به Cat7 دارند، قبل از سفارش، سازگاری کانکتور را در تمام اجزای کانال تأیید کنید. بالاتر از هر دوی اینها، Cat8 برای پیوندهای کوتاه 30 متری 25G و 40G در مراکز داده وجود دارد، که ارزش دانستن دارد، حتی اگر به ندرت برای طراحی اداری افقی اعمال شود.

یک کانال مسی سازگار 10G زنجیره ای از پنج عنصر است: سیم محل کار، جک کیستون در پشت صفحه، کابل افقی، وصله پنل در اتاق مخابرات و سیم تجهیزات در سمت دور. اختلاط درجات عملکرد در امتداد آن زنجیره، حاشیه‌ای را که استاندارد برای شما باقی می‌گذارد، می‌سوزاند، بنابراین خریداران با تجربه کل کانال را از یک تولیدکننده در یک درجه تهیه می‌کنند. جک کیستون بیشترین لمس را توسط نصاب‌کنندگان قطعات و کمترین آزمایش را انجام می‌دهد، به همین دلیل است که دقت خاتمه در ماژول Cat6A به اندازه چاپ کابل روی جعبه، مستحق بررسی دقیق است.

جک های Keystone بدون ابزار Cat6A برای کانال های 10G این جک‌های کیستون بدون ابزار بدون ابزار Cat6A اتصالات محل کار را با دقت ثابت خاتمه می‌دهند. از آنجایی که دقت خاتمه در جک برای تایید یک کانال مسی 10G حیاتی است، تامین منابع آنها در درجه کانال به محافظت از حاشیه لینک کمک می کند. مشاهده محصول →

نتیجه‌گیری کلیدی: Cat6A را به‌عنوان پلت‌فرم مسی 10G پیش‌فرض مشخص کنید، Cat7 را برای سایت‌های درخواستی EMI یا دارای خط‌مشی محافظت‌شده رزرو کنید، و اجراهای کوتاه Cat6 را به‌عنوان استثناهای تایید شده به جای یک استراتژی طراحی در نظر بگیرید.

10G مس در مقابل فیبر 10G: فاصله، هزینه و جایی که هر کدام برنده می شوند

هیچ کدام از این فناوری ها در هر محوری برنده نمی شوند، بنابراین سوال مفید این است که کدام رسانه در محورهایی که پروژه شما واقعاً دارد برنده است. به طور کلی، 10G مس مالک 100 متر آخری است که در آن نقاط پایانی زندگی می کنند، به لطف همه جا بودن RJ45، پشتیبانی از PoE و هزینه کم اجزای هر کانال. فیبر مالک همه چیز فراتر از آن است: بالابرهای ستون فقرات، پیوندهای دانشگاه، مسیرهای با تداخل بالا، و هر مسیری با برنامه های رشد بیش از 10 گیگابیت در ثانیه.

مسافت معمولاً اولین عددی است که خریداران با وزن 10 گرم مس در برابر فیبر مقایسه می کنند. یک کانال 10GBASE-T و یک پیوند فیبر همان مشکل 10 گیگابیت بر ثانیه را حل می کند، با این حال آنها فواصل بسیار متفاوتی را از یک رک پوشش می دهند. نمودار میله‌ای افقی زیر حداکثر دسترسی رایج‌ترین رسانه‌ها را با سرعت 10 گیگابیت بر ثانیه نشان می‌دهد. دسته‌های مس در کنار فیبر چند حالته و مجموعه twinax با اتصال مستقیم قرار دارند تا نسبت‌ها به راحتی قابل خواندن باشد. همه مقادیر یک کانال مطابق با استانداردها و به درستی نصب شده را فرض می کنند.

الگوی این نمودار معماری اکثر ساختمان های مدرن به صورت مینیاتوری است. مجموعه‌های twinax با اتصال مستقیم حدود 7 متر ارتفاع دارند، که آنها را به ابزاری درون قفسه برای اتصال سوئیچ‌های مجاور به جای یک سیستم کابل‌کشی تبدیل می‌کند. Cat6 تقریباً 55 متر را با سرعت 10 گیگابیت در ثانیه در شرایطی که شرایط مناسب است پوشش می دهد، برای برخی از کمدهای بین طبقه کافی است اما هرگز یک طراحی افقی تضمین شده ندارد. Cat6A و Cat7 هر دو مس 10G را به کانال کامل 100 متری که کابل‌کشی ساختاری در اطراف آن طراحی شده است حمل می‌کنند و این عدد چیزی است که به یک اتاق مخابراتی اجازه می‌دهد یک طبقه کامل را سرویس دهد. فیبر چند حالته OM3 همان 10 گیگابیت بر ثانیه را تا 300 متر و OM4 را تا 400 متر گسترش می دهد، به همین دلیل است که رایزرها و پیوندهای بین ساختمانی به طور پیش فرض به فیبر هستند. با هم بخوانید، میله‌ها تقسیم کار تمیزی را توصیف می‌کنند: مس برای 100 متر آخر افقی، فیبر بالای آن و فراتر از آن. هیچ گزینه زوج پیچ خورده ای وجود ندارد که از 100 متر با سرعت 10 گیگابیت بر ثانیه گذشته باشد، بنابراین دویدن 120 متر صرف نظر از اینکه بودجه چه می گوید یک تصمیم فیبر است. تفاوت‌های تأخیر بین 10GBASE-T و فیبر وجود دارد، اما به اندازه‌ای کوچک است که برنامه‌های اداری و دانشگاهی در بیشتر موارد نادیده گرفته شوند. وزن و قطر نیز مهم است، زیرا کابل های مسی 10G ضخیم تر از مدل های قبلی خود هستند و فضای رایزر را سریعتر پر می کنند. فاصله همچنین با توپولوژی تعامل دارد، زیرا مسافت 100 متری معمولاً هزینه کمدهای میانی در یک طبقه معمولی را کاهش می دهد. اگر ساختمان شما قبلاً یک ستون فقرات OM3 یا OM4 نصب کرده است، طراحی هوشمند آن را برای توزیع عمودی نگه می‌دارد و به Cat6A اجازه می‌دهد تا هر افت افقی را مدیریت کند.

هزینه به همان اندازه که عملکرد خام تصمیم می گیرد پروژه ها را تعیین می کند. بودجه یک پیوند مسی 10G در چهار سطل تقسیم می‌شود: اجزای غیرفعال، پورت‌های فعال، کار نصب و آزمایش. نسبت ها با اندازه پروژه تغییر می کند، اما یک بازسازی معمولی اداری بیشتر پول خود را خارج از سوئیچ خرج می کند. نمودار دونات زیر یک تقسیم نماینده برای یک کانال مسی 10G را در ارتقاء اندازه متوسط ​​نشان می دهد. آن را به عنوان یک نسبت برنامه ریزی به جای یک نقل قول در نظر بگیرید.

رایج ترین اشتباه برنامه ریزی این است که قبض کابل را کل داستان فرض کنیم. اجزای غیرفعال بیشترین سهم را با حدود 40 درصد به خود اختصاص می دهند، با این حال این سهم شامل تمام جک ها، پنل ها و سیم های کانال می شود، نه فقط خود کابل. پورت‌های فعال تقریباً یک چهارم طول می‌کشد، و در اینجا مقایسه بین 10GBASE-T و فیبر SFP جالب می‌شود، زیرا قیمت پورت و مصرف برق بین نسل‌های سوئیچ به‌طور قابل توجهی متفاوت است و می‌تواند محاسبات را در استقرارهای بزرگ تغییر دهد. کار نصب با سهم فعال مطابقت دارد، و کار جایی است که مس 10 گیگ نسبت به گیگابیت نیاز به مراقبت بیشتری دارد، زیرا دقت خاتمه و نظم و انضباط بسته‌بندی مستقیماً بر حاشیه کانال تأثیر می‌گذارد. آزمایش با 10 درصد کوچک به نظر می‌رسد، اما ارزان‌ترین بیمه در نمودار است، زیرا گواهی‌نامه‌ای که یک خاتمه بد را بگیرد، باعث صرفه‌جویی در بازدید برگشتی می‌شود که هزینه آن بیشتر از زمان آزمایش‌کننده است. عمده‌فروشان و خریداران پروژه باید هزینه کانال را به جای قیمت قطعات مقایسه کنند، زیرا جک کمی گران‌تر که سریع‌تر نصب می‌شود می‌تواند خط کار را کاهش دهد. حجم نیز مهم است: سفارش یک کیت کانال کامل از یک تولید کننده معمولاً قیمت بهتری نسبت به مونتاژ قطعات از چندین تامین کننده دارد. این ارقام کابل کشی جدید را فرض می کنند و بهسازی با مسیرهای دشوار سهم نیروی کار را بالاتر می برد. بودجه برق نیز شایسته ذکر است، زیرا پیکربندی‌های متراکم سوئیچ 10GBASE-T برق بیشتری نسبت به معادل‌های فیبر مصرف می‌کنند و این در سمت عملیاتی دفتر کل نشان داده می‌شود. Rework پنجمین سطل نامرئی است و مطمئن‌ترین راه برای کوچک کردن آن، خرید قطعاتی با داده‌های آزمایشی قابل تأیید از همان ابتدا است.

نتیجه‌گیری کلیدی: از مس 10G برای 100 متر آخر در جایی که نقاط انتهایی زندگی می‌کنند استفاده کنید، و پس از گذشت بیش از 100 متر، از ساختمان‌ها عبور کنید یا با تداخل جدی مواجه شوید، کار را به فیبر بسپارید.

سناریوهای کاربردی و نقاط انتخاب برای 10G مس

جایی که 10G مس امروز جایگاه خود را به دست می آورد

کابل کشی افقی اداری سازمانی همچنان نمونه کلاسیک است: یک کانال Cat6A از یک اتاق مخابراتی متمرکز به هر منطقه کاری، که امروزه میزها را با چند گیگابیت و با سرعت 10G به عنوان تازه کردن دستگاه ها ارائه می کند. داستان Wi-Fi به همان اندازه مهم شده است، زیرا اکسس پوینت‌های مدرن 802.11ax و جانشین، به آپلینک‌های چند گیگابیتی و PoE پرقدرت روی یک کابل می‌خواهند، و قطره مس Cat6A 10G بدون کشیدن مدار دوم، هر دو را برآورده می‌کند. نظارت و اتوماسیون ساختمان از همان منطق پیروی می‌کنند، زیرا لینک‌های NVR، تجمع دوربین و ترافیک کنترل‌کننده همگی از فضای سر در مسیرهای مسی که زیر 100 متر باقی می‌مانند بهره می‌برند. در مراکز داده، 10GBASE-T در توپولوژی های انتهای ردیف و وسط ردیف برای دویدن تا 100 متر نقش دارد، در حالی که اتصالات درون رک در چند متری معمولاً از مجموعه های twinax استفاده می کنند و ستون فقرات عمودی به سمت فیبر حرکت می کند. ساختمان‌های هوشمند و لبه‌های صنعتی این فهرست را تکمیل می‌کنند، در هر جایی که دروازه‌ها، کنترل‌کننده‌ها و سوئیچ‌های تجمیع نیاز به اتصال چند گیگابیتی قوی در محیط‌های پر سر و صدا مانند طبقه‌های تولید یا مناطق تجهیزات پشت بام دارند.

در خود اتاق مخابرات، پچ پنل جایی است که همه این افقی اجرا می‌شوند و کیفیت پنل تعیین می‌کند که چقدر حاشیه باقی می‌ماند. یک پانل مطابق با دسته بندی و خوش ساخت، هر پیوند تأیید شده را پس از خروج نصب کننده از ساختمان تأیید می کند، به همین دلیل است که انتخاب پانل در مشخصات قرار دارد، نه در لیست سخت افزار لحظه آخری.

پچ پنل های محافظ Cat6A و UTP پچ پنل‌های Cat6A در تعداد پورت‌های متعدد و گزینه‌های شیلد شده یا بدون محافظ، تمام اجراهای افقی را در اتاق مخابراتی قرار می‌دهند. یک پانل مطابق با دسته بندی و خوش ساخت، عملکرد پیوند تایید شده را حفظ می کند، بنابراین کیفیت پانل به مشخصات تعلق دارد. مشاهده محصول →

نقاط انتخاب برای تیم های تدارکات

1. کل کانال را در یک دسته و یک درجه عملکرد نگه دارید، از سیم محل کار گرفته تا پچ پنل، زیرا یک پیوند ضعیف تنها کل کانال را مشخص می کند.
2. سطح محافظ را با محیط الکتریکی مطابقت دهید و قبل از انتخاب F/UTP، U/FTP یا S/FTP تأیید کنید که تیم شما می تواند سپرها را به درستی بچسباند.
3. مفروضات حرارتی PoE را بررسی کنید: PoE با قدرت بالا کابل‌های همراه را گرم می‌کند، بنابراین اندازه‌های بسته نرم‌افزاری را برنامه‌ریزی کنید و Cat6A را برای استقرار 802.3bt ترجیح دهید.
4. از هر تأمین‌کننده‌ای که فهرست نهایی را دریافت کرده‌اند، داده‌های تست مؤلفه و کانال را بخواهید که از دست دادن درج، از دست دادن بازگشت، NEXT و تداخل بیگانه در فرکانس نامی کامل را پوشش می‌دهد.
5. سازنده را در پشت کاتالوگ ارزیابی کنید: ابزارسازی داخلی، ظرفیت تولید پایدار، پشتیبانی OEM و ODM و بسته بندی مناسب برای توزیع، همه پروژه های روان تر را پیش بینی می کنند.
6. قبل از انتشار سفارش خرید انبوه، با نمونه‌هایی که توسط نصاب‌های خودتان به پایان رسیده است، اعتبارسنجی کنید، زیرا ساخت واقعی بخشی از محصول است.

نتیجه گیری کلیدی: کانال مسی 10G را به عنوان یک سیستم منطبق از یک سازنده پاسخگو خریداری کنید و اجازه دهید نمونه های میدانی، نه صفحات کاتالوگ، تصمیم نهایی را بگیرند.

راهنمای نصب و نگهداری برای پیوندهای مسی 10G قابل اعتماد

قوانین نصب که از کانال محافظت می کند

اکثر مشکلات مس 10G نصب شده اند، تولید نشده اند، که خبر خوبی است زیرا عادات نصب قابل رفع هستند. پیچش هر جفت را تا نقطه پایانی حفظ کنید و هرگز بیش از 13 میلی متر در جک ها و پنل های Cat6A باز نکنید. حداقل شعاع خمش، حداقل چهار برابر قطر بیرونی کابل و بیشتر را برای طرح‌های محافظ، به‌ویژه پشت صفحات و داخل کابینت‌های شلوغ رعایت کنید. مسیرهای افقی را از خطوط برق بدون محافظ و وسایل فلورسنت جدا نگه دارید و از مسیرهای موازی طولانی در امتداد مدارهای موتور یا روشنایی خودداری کنید. اندازه بسته‌ها را محدود کنید و کابل‌های خیلی محکم را با بست‌های قلاب و حلقه جایگزین کنید، زیرا فشار خرد کردن هندسه جفت را که 10GBASE-T به آن بستگی دارد، تغییر می‌دهد. با قالب‌ها و ابزارهای صحیح در سخت‌افزار درجه‌بندی طبقه‌بندی پایان دهید، سپس هر پیوند دائمی و کانال کامل را تأیید کنید، و چک‌های نقطه‌ای بیگانه را در متراکم‌ترین پانل‌ها اضافه کنید.

سیم های تجهیزات در هر دو انتها سزاوار جدیت یکسانی با کابل ثابت هستند، زیرا یک سیم مقرون به صرفه می تواند یک کانال تایید شده را خنثی کند. مجموعه ای از کابل های تست شده و مطابق با دسته را در طول های استاندارد نگه دارید تا نصاب ها هرگز با باقی مانده از پروژه های قدیمی تر بداهه ننویسند.

پچ کورد Cat6A و Cat8 دسته بندی-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. مشاهده محصول →

حفظ سلامت گیاه پس از تحویل

هر دو انتهای هر پیوند را با یک شناسه برچسب گذاری کنید، محافظت از گرد و غبار را روی پورت های استفاده نشده نگه دارید، و یک نظم وصله ایجاد کنید که هر حرکت، افزودن و تغییر را ثبت می کند. هر پیوندی را که مجدداً خاتمه یافته یا مسیریابی مجدد می شود، به جای اینکه فرض کنید هنوز دارای درجه است، مجدداً تأیید کنید. وصله‌کوردهای آسیب‌دیده را به‌جای چین‌دادن مجدد آن‌ها تعویض کنید، زیرا تعمیرات در محل به ندرت دارای تحمل Cat6A هستند. یک ممیزی دوره‌ای را برنامه‌ریزی کنید که از کانال‌ها نمونه‌برداری می‌کند، دمای کابینت را در مناطق با PoE بالا بررسی می‌کند، و اسناد را با آنچه در قفسه‌ها وجود دارد تطبیق می‌دهد. کارخانه‌هایی که از این روال پیروی می‌کنند سال‌ها بعد ممیزی مس 10G خود را بدون دردسر پشت سر می‌گذارند و کارخانه‌هایی که از آن صرف‌نظر می‌کنند، معمولاً در بدترین زمان ممکن تفاوت را در حین جابجایی، اضافه کردن یا تغییر پیدا می‌کنند.

نتیجه‌گیری کلیدی: یک کانال مسی 10G فقط به اندازه بدترین خاتمه آن خوب است، بنابراین قوانین پیچش، شعاع خم، بسته‌بندی و صدور گواهینامه را در هنگام نصب اجرا کنید و پس از هر تغییر، تأیید مجدد را ادامه دهید.

سؤالات متداول: سؤالات مس 10 گرمی که خریداران بیشتر می پرسند

سوالات زیر بارها و بارها در گفتگو با توزیع کنندگان، یکپارچه سازان و پیمانکاران پروژه مطرح می شوند. پاسخ ها کوتاه و کاربردی هستند، بنابراین می توانید آنها را مستقیماً در اسناد پروژه خود قرار دهید.
