1. درجه طراحی محصول: اتصال جهانی درجه 2
2 می توان روی دیوار یا دسک تاپ نصب کرد.
روش اتصال: جک RJ45 با بلوز ، IDC با سیم کشی افقی خاتمه یافت.
4. الزامات حفاظت از محیط زیست: مطابق با استانداردهای ROHS

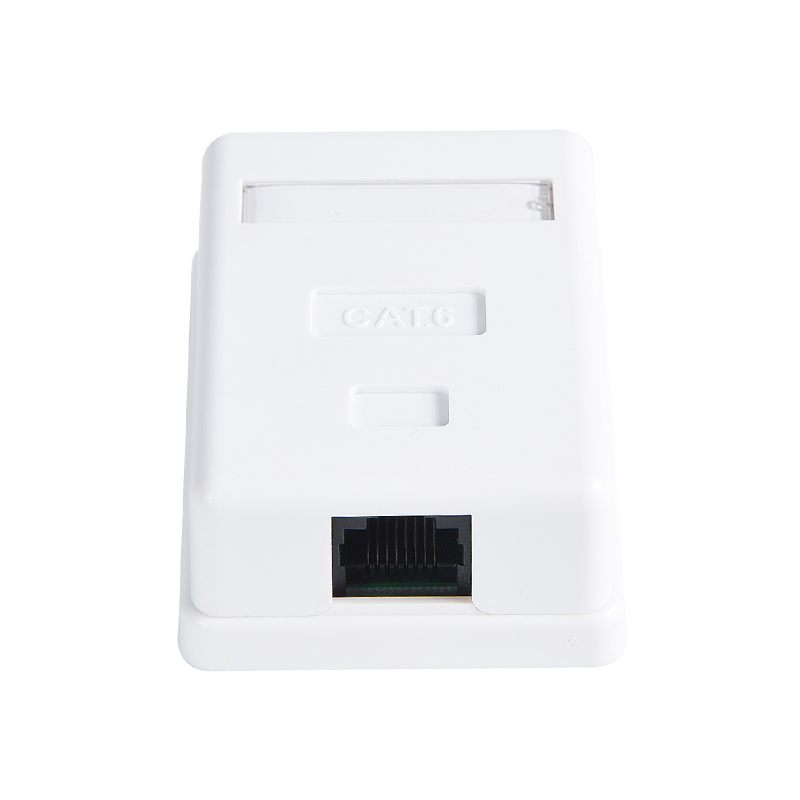

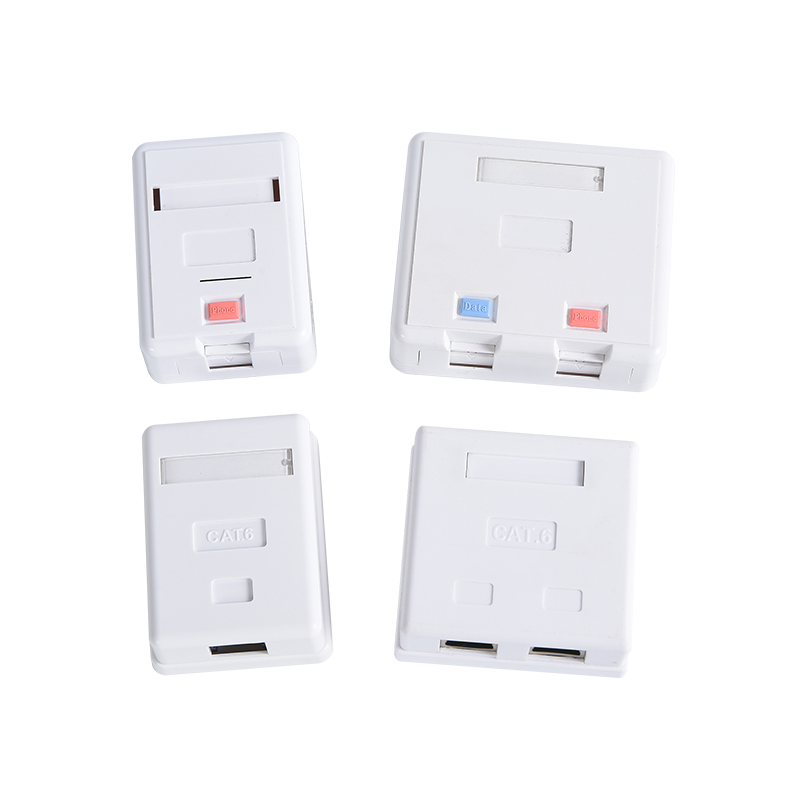

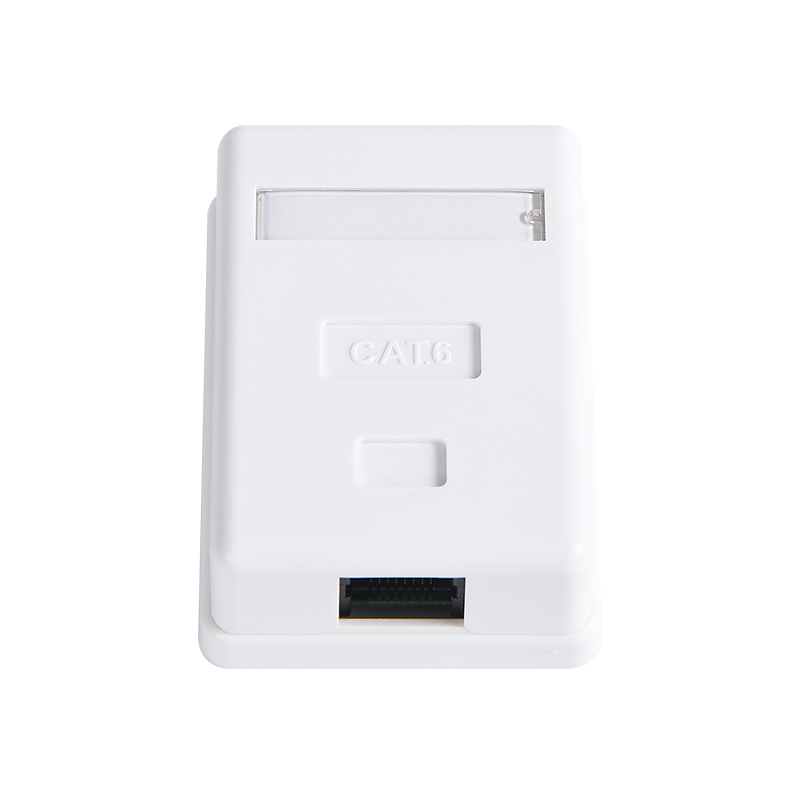

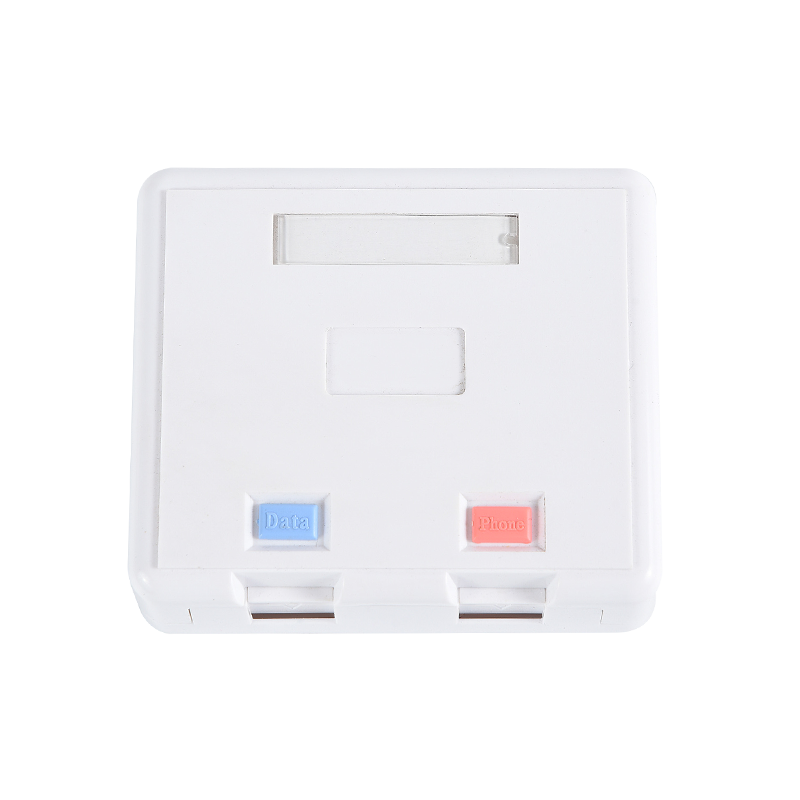

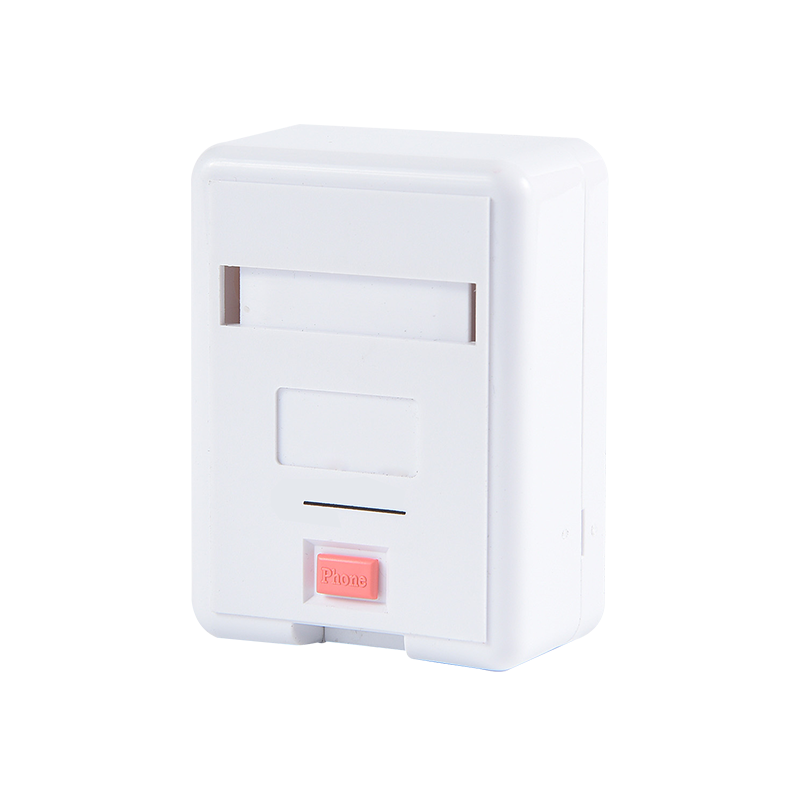

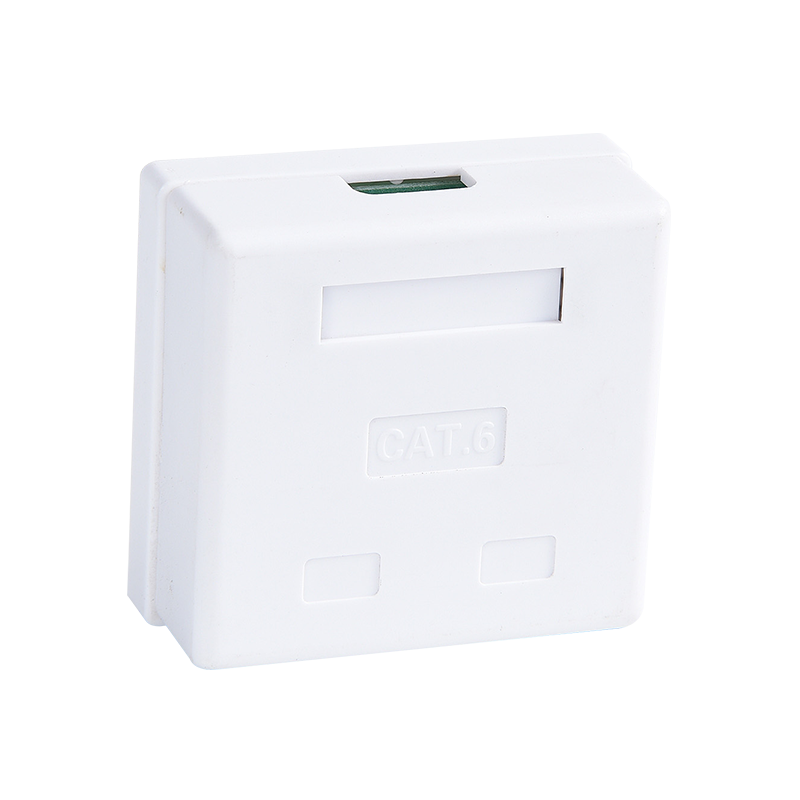

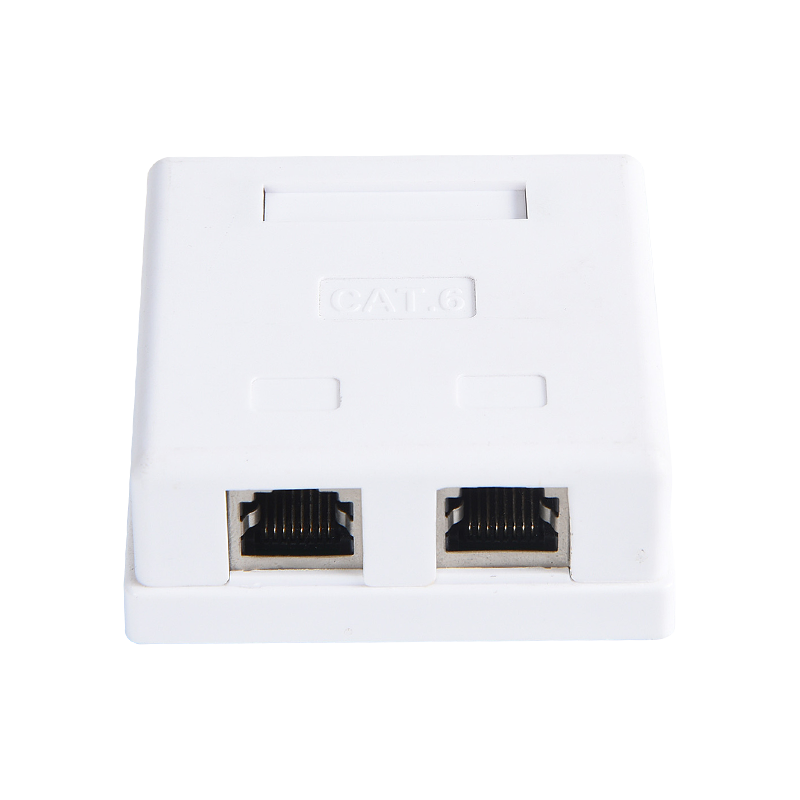

5. مقدمه مواد: از این محصول جعبه رومیزی برای اتصال سیم کشی افقی و سیم کشی محل کار در همان کف ساختمان استفاده می شود و عمدتاً برای تجهیزات سیم کشی و تجهیزات ترمینال یا اتصال تبدیل آداپتور استفاده می شود. کابل های جفت گیری و جفت گیری محصول کابل های جفت پیچ و تاب مس و پرش های محور مس هستند.
6. رابطه بین سازگار: از اتصالات همان سری استاندارد استفاده کنید
7. استاندارد قابل اجرا: مشخصات عمومی: YD/T 926.1-2009
زیر استاندارد: YD/T 926.3-2009
8. پارامترهای فنی:
خصوصیات الکتریکی:
A. دامنه فرکانس: 1 ~ 250 مگاهرتز
ب. ولتاژ کار: 125 ولت
ج. ولتاژ مقاومت در برابر: DC1000V (AC750V) 1min بدون تجزیه و پدیده قوس
D. ضعف متقاطع نزدیک به انتها: ≥2.5db
E. مقاومت عایق: مقدار اولیه 100mm Ω
پس از تست گرمای مرطوب ثابت ≥100mΩ
خصوصیات مکانیکی:
A. نیروی درج و نیروی بیرون کشیدن: نیروی درج بیش از 20N نیست و نیروی کشش کمتر از 20N نیست
ب. تأثیر دستگاه اتصال کانکتور: 5 6 60 60
C. ترمینال IDC به جفت پیچ خورده 22 ~ 22 wag بسته شده است
دوام:
الف) تعداد دفعاتی که پلاگین و سوکت درج شده اند: 750 بار
ب. تعداد خاتمه سیم: 250 بار
9. تصفیه مواد و سطح:
A. مواد فلزی:
سوزن طلا: طلای برنز فسفر
ترمینال سیم کارت IDC: نیکل برنز فسفر
B. مواد غیر فلزی:
پلاستیک: پلی کربنات PC
ج-ضخامت لایه طلای طلا: روکش طلای 6 ~ 50U
D. PCB مواد: FR4
10. عملکرد محیطی: دما: -25 ~ 70 ℃ رطوبت: 85 ≤ (دمای 85 ℃ 3 ℃)
تست اسپری نمکی:
الف) مقدار pH محلول نمک قبل از اتمیزاسیون بین 6.5 تا 7.2 (2 35 35 ℃) است.
ب) محلول نمک با کلرید سدیم (از نظر شیمیایی خالص ، از نظر تحلیلی خالص) و آب مقطر یا دیونیزه شده تهیه می شود.
غلظت آن (1/0 5 5 5) (درصد جرم) است.
ج. اتمیزاسیون مداوم اتخاذ شده است ، و مدت زمان توصیه شده 48 ساعت است.
د. هنگام اتمیت ، لازم است از ناخالصی مانند روغن و گرد و غبار و دما و رطوبت هوای جت بر اثر کار جلوگیری شود.
شرایط برای فضا.

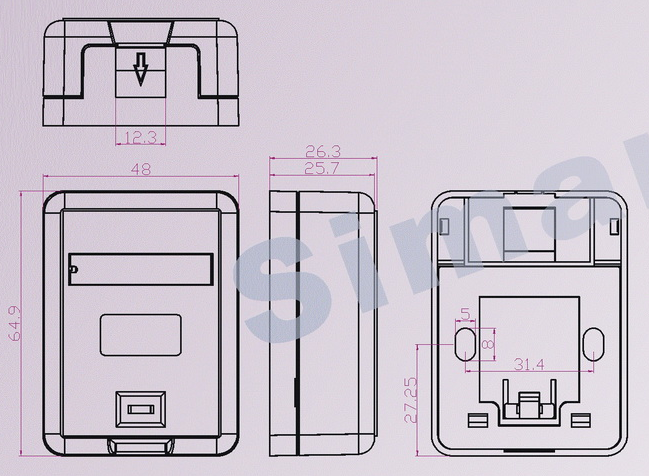

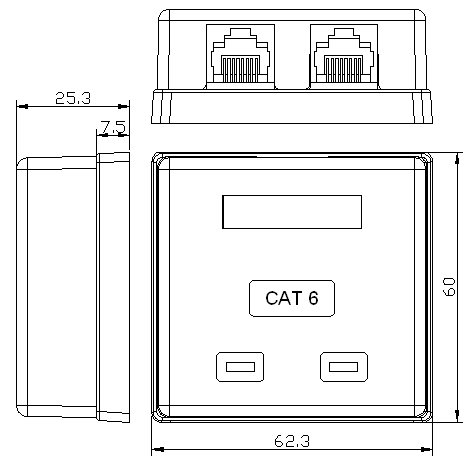

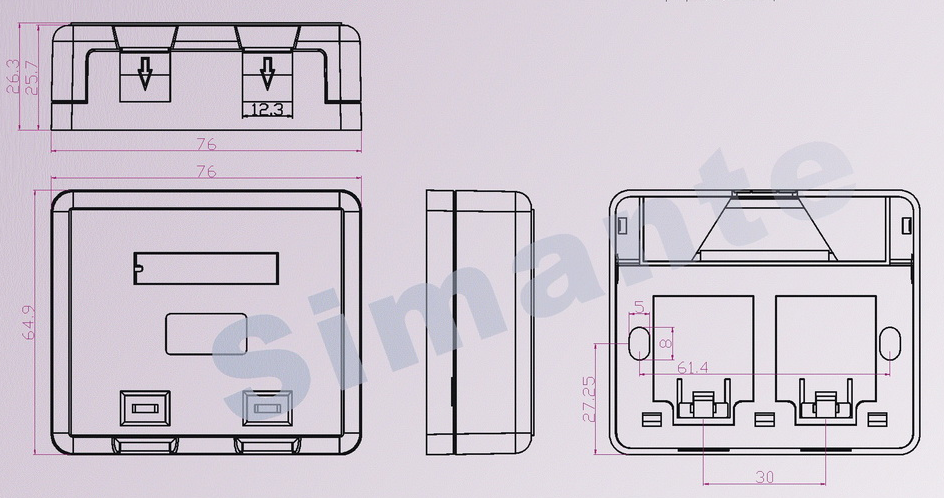

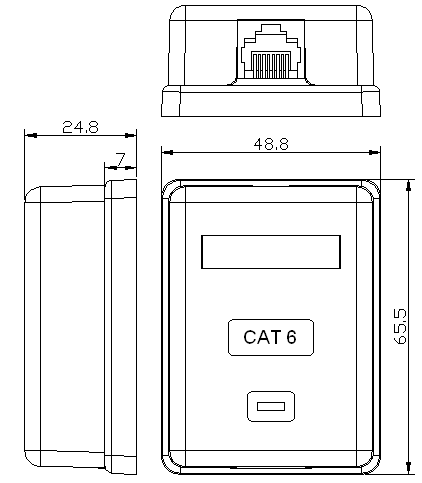

11. نقاشی رئوس مطالب و حداکثر اندازه سفارشی
12. بسته بندی و ذخیره سازی: این محصول در یک کیسه تاول مخصوص قرار می گیرد ، و سپس در یک جعبه مقوایی قرار می دهد و لوازم جانبی محصول در همان زمان قرار می گیرد و یک برچسب که نشان دهنده مدل و کمیت محصول در گوشه سمت چپ بالای کارتن است ، قرار می گیرد و آن را در کارتن قرار می دهد. محصولات بسته بندی شده باید در یک انبار ذخیره شوند که دمای محیط آن 30 ℃ 5 ℃ باشد ، رطوبت نسبی بیش از 70 ٪ نیست و هیچ اسیدی ، قلیایی و سایر گازهای خورنده در هوای اطراف وجود ندارد و دوره ذخیره سازی سه سال است.
مقدار بسته بندی منظم: 10 جعبه در هر جعبه ، 20 در هر جعبه ، 200 در هر جعبه.
13. توجه: علامت استفاده از محصول: بسته بندی مشخص شده مشتری .
