نمای شبکه و انواع آن چیست

الف صفحه نمایش شبکه پانل دیواری نصب شده در خانه ها، ادارات و مراکز داده است که یک رابط تمیز و ایمن برای اتصال کابل های شبکه - مانند اترنت یا فیبر نوری - به سیستم های کابل کشی ساخت یافته فراهم می کند. به عنوان نقطه پایانی قابل مشاهده کابل کشی درون دیوار عمل می کند و جک های کیستون یا ماژول هایی را می پذیرد که سیم کشی داخلی را به پورت های رو به روی کاربر متصل می کند. به جای اینکه کابل‌ها را در معرض دید قرار دهند یا به‌طور آزاد خاتمه دهند، یک صفحه‌نمای شبکه اتصالات را سازماندهی و محافظت می‌کند و در عین حال یک پوشش حرفه‌ای ارائه می‌دهد. فیس‌پلیت‌ها که در پیکربندی‌های تک پورت تا 6 پورت یا بیشتر موجود هستند، یک جزء اساسی در هر نصب شبکه ساختاریافته هستند.

a چیست نمای شبکه

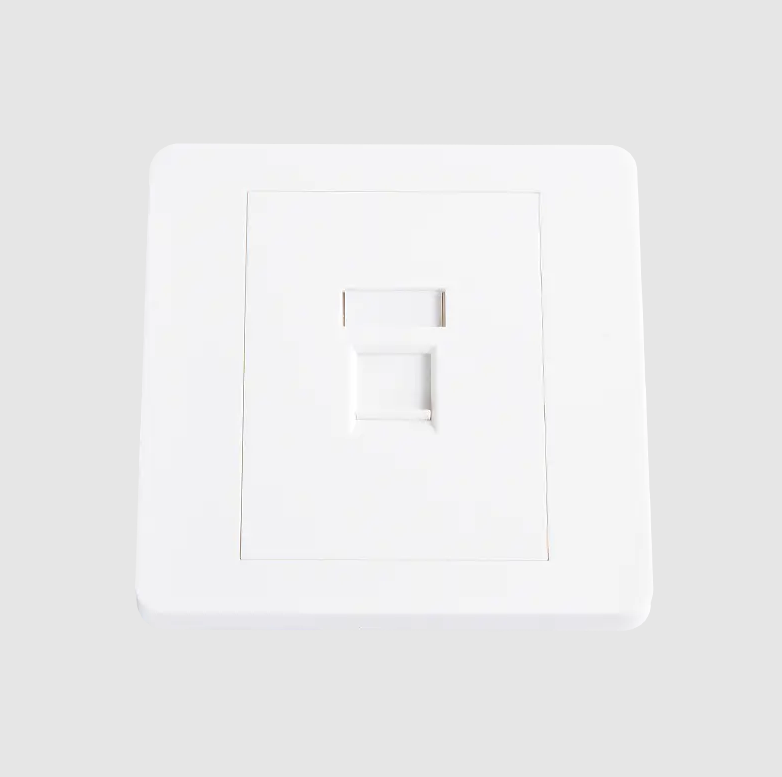

الف network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.

فیس‌پلیت‌ها در شبکه‌های مسکونی، زیرساخت‌های تجاری فناوری اطلاعات و محیط‌های صنعتی استفاده می‌شوند. آنها در جعبه های دیواری (که به آن جعبه های پشتی نیز می گویند) نصب می شوند که به صورت فرورفته در دیوار قرار می گیرند و ظاهری کامل به نصب می دهند. یک تمایز کلیدی این است که صفحه ظاهری خود سیم ها را خاتمه نمی دهد - این عملکرد متعلق به سیم است جک کیستون در پورت های صفحه جلو قرار داده می شود.

کاربردهای رایج عبارتند از:

• خروجی های داده اترنت در ادارات و منازل
• نقاط اتصال تلفن
• پانل های پایانی فیبر نوری روی دیوارها
• الفudio/video signal distribution in conference rooms
• پریزهای دیواری USB و HDMI در ساختمان های هوشمند


انواع اصلی از نمای شبکهs

صفحات رویی شبکه در چندین نوع متمایز وجود دارند که هر کدام برای استانداردهای کابل کشی، تعداد پورت ها و محیط های نصب مناسب هستند. درک تفاوت ها به اطمینان از انتخاب صحیح برای هر پروژه کمک می کند.

1. کیستون فیس پلیت (روی ماژولار)

پرکاربردترین نوع، صفحه های کیستون جک های کیستون قابل تعویض را در قالب snap-in بپذیرید. این ماژولار بودن به همان صفحه‌نما اجازه می‌دهد تا از جک‌های اترنت (Cat5e، گربه6، Cat6A)، کواکسیال، فیبر، USB یا HDMI به سادگی با تغییر ماژول درج شده پشتیبانی کند. تعداد پورت ها معمولاً بین 1 تا 6 پورت در هر صفحه است.

صفحه‌های کیستون در تاسیسات تجاری ترجیح داده می‌شوند زیرا امکان ارتقاء آینده را بدون تعویض کل پریز دیواری فراهم می‌کنند—فقط جک کیستون باید تعویض شود.

2. فیس پلیت پورت ثابت

صفحات با پورت ثابت دارای پورت های یکپارچه و غیر قابل جابجایی هستند که مستقیماً در صفحه تعبیه شده اند. اینها در تاسیسات تلفن قدیمی و پروژه های مسکونی کم هزینه رایج هستند. در حالی که انعطاف پذیری کمتری نسبت به انواع کیستون دارند، اغلب برای استقرارهای یکبار مصرف که در آن نوع کابل تغییر نمی کند، مقرون به صرفه تر هستند.

3. فیبر نوری روکش

این صفحات به طور خاص برای کابل‌کشی فیبر نوری طراحی شده‌اند و آداپتورهای LC، SC، ST یا MTP/MPO را در خود جای داده‌اند. آنها در محیط های پرسرعت مانند مراکز داده، پردیس های دانشگاهی و ستون فقرات سازمانی استفاده می شوند. سرعت انتقال داده ها بیش از 10 گیگابیت بر ثانیه است . صفحات فیبر باید از کانکتورهای نوری در برابر گرد و غبار و آسیب فیزیکی محافظت کنند، بنابراین معمولاً شامل درپوش های گرد و غبار یا پورت های کرکره ای می شوند.

4. سطحی-Mount Faceplate

در جاهایی که برش روی دیوارها عملی نیست - مانند ساختمان‌های قدیمی‌تر، سازه‌های بتنی یا تاسیسات موقت - صفحات رویی به جای فرورفتن در آن، مستقیماً به سطح دیوار متصل می‌شوند. آنها با یک جعبه پشتی داخلی عرضه می شوند و سریعتر نصب می شوند، اگرچه از نظر بصری کمی برجسته تر هستند.

5. باکس کف / نمای زیر کف

در دفاتر با پلان باز و اتاق های کنفرانس مورد استفاده قرار می گیرد، صفحات رویی باکس کف در طبقات برجسته یا کف های بتنی نصب می شوند. آنها اتصالات داده، برق و AV را در سطح میز بدون مسیریابی دیواری ارائه می دهند. یک جعبه تک طبقه ممکن است خانه باشد 4 تا 12 پورت ، ترکیب اترنت، برق و خروجی های چند رسانه ای در یک واحد.

6. چند رسانه ای / صورت ترکیبی

صفحه‌های چندرسانه‌ای انواع سیگنال‌های ترکیبی را در یک صفحه قرار می‌دهند – برای مثال، ترکیبی از پورت‌های اترنت RJ45، HDMI، USB-A و جک‌های صوتی 3.5 میلی‌متری. اینها به ویژه در اتاق های کنفرانس مدرن، کلاس های درس، و تنظیمات سینمای خانگی که در آن چندین نوع اتصال در یک محل خروجی مورد نیاز است، محبوب هستند.

مقایسه انواع صفحات معمولی شبکه

اجزای کلیدی یک سیستم ظاهری شبکه

الف complete faceplate installation involves several components working together:

• بدنه صورت : صفحه بیرونی در اندازه های استاندارد مانند UK single (86×86mm)، UK double (86×146mm) یا فرمت های 1 باند / 2 باند ایالات متحده
• جک های کیستون : ماژول های Snap-in که کابل های Cat5e، Cat6، Cat6A یا فیبر را خاتمه می دهند و دوشاخه ها یا اتصالات فیبر RJ45 را می پذیرند.
• جعبه پشتی / جعبه دیواری : محفظه فرورفته ای که در داخل دیوار نصب شده است که صفحه روی آن را پیچ می کند
• برچسب ها / نمادهای بندر : نشانگرهای شناسایی، دارای کد رنگی یا دارای برچسب متنی، برای تشخیص پورت های داده، صدا یا AV
• درپوش های گرد و غبار : پوشش های محافظ برای پورت های بدون استفاده، به ویژه در کاربردهای فیبر نوری حیاتی است

نمای شبکه استانداردها و دسته های کابل

عملکرد نصب صفحه رویی شبکه فقط به اندازه کابل کشی و جک های کیستون مورد استفاده در آن است. صفحات رویی باید با دسته کابلی که در حال نصب است مطابقت داشته باشد:

• Cat5e : پشتیبانی از سرعت 1 گیگابیت در ثانیه در 100 مگاهرتز مناسب برای اکثر شبکه های تجاری مسکونی و اساسی
• Cat6 : پشتیبانی از سرعت 1 گیگابیت در ثانیه در 250 مگاهرتز با عملکرد تداخل بهتر. به طور گسترده در استقرار اداری مدرن استفاده می شود
• Cat6A : پشتیبانی می کند تا 10 گیگابیت بر ثانیه در 500 مگاهرتز ; برای محیط های با چگالی بالا و برنامه های PoE مورد نیاز است
• گربه8 : پشتیبانی می کند تا 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• فیبر (OM3/OM4/OS2) : پشتیبانی از 10G تا 100G در فواصل طولانی تر. به آداپتورهای کیستون مخصوص فیبر نیاز دارد

نهادهای استاندارد مانند TIA-568 (آمریکای شمالی) و ISO/IEC 11801 (بین‌المللی) الزامات عملکرد کانالی را تعریف می‌کنند که صفحات و جک‌ها برای دستیابی به تاسیسات کابل‌کشی ساخت‌یافته تایید شده باید رعایت کنند.

نحوه انتخاب چهره مناسب شبکه

انتخاب روکش مناسب به چند عامل عملی بستگی دارد:

تعداد بندر

تعیین کنید که چه تعداد اتصال در هر مکان مورد نیاز است. یک ایستگاه کاری رومیزی استاندارد معمولاً نیاز دارد 2 پورت (یک داده، یک یدکی یا صدا)، در حالی که یک ایستگاه AV کلاس درس ممکن است به 4 تا 6 پورت نیاز داشته باشد. از تعیین بیش از حد برای کنترل کردن نفوذ دیوارها خودداری کنید.

محیط نصب

برای ساخت و ساز جدید یا نوسازی، صفحات کیستون درون دیوار تمیزترین پوشش را ارائه می دهند. برای ساختمان‌های موجود که مسیریابی دیوار در آن‌ها امکان‌پذیر نیست، گزینه‌های نصب سطحی نیاز به تعقیب کابل‌ها از طریق دیوارها را از بین می‌برند. محیط‌های صنعتی و بیرونی به صفحه‌های دارای گواهی IP (مثلاً IP44 یا IP55) با محافظت در برابر گرد و غبار و رطوبت نیاز دارند.

نوع کابل و سرعت مورد نیاز

جک های کیستون را با دسته کابلی که اجرا می شود مطابقت دهید. نصب جک‌های Cat6A در زیرساخت‌های Cat5e باعث هدر رفتن سرمایه‌گذاری می‌شود، در حالی که نصب جک‌های Cat5e در نصب Cat6A یک گلوگاه عملکردی در خروجی ایجاد می‌کند - ضعیف‌ترین پیوند حداکثر سرعت کانال را تعیین می‌کند.

الفesthetic and Regulatory Standards

در محیط‌های تنظیم‌شده مانند مراقبت‌های بهداشتی یا تأسیسات دولتی، صفحات رویی ممکن است نیاز به رعایت استانداردهای خاص کدگذاری رنگ یا الزامات مونتاژ دیوار دارای درجه آتش‌سوزی داشته باشند. فضاهای تجاری اغلب یک روکش ثابت (سفید، عاج، یا فولاد برس خورده) را برای مطابقت با استانداردهای طراحی داخلی مشخص می کنند.

صفحه‌نمایش شبکه در مقابل پچ پنل: تفاوت‌های کلیدی

الف common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:

• Faceplate : در نقطه پایانی کاربر (میز، دیوار، کف) نصب شده است. ارائه 1-6 پورت در هر مکان. دستگاه های انتهایی را به کابل های داخلی متصل می کند
• پچ پنل : نصب شده در رک شبکه یا اتاق مخابرات. تمام کابل های داخل دیوار را یکپارچه می کند (اغلب 24 تا 48 پورت در هر پنل ) از طریق پچ کورد به سوئیچ ها متصل می شود

صفحه و وصله پنل با هم دو انتهای یک کانال کابل کشی ساخت یافته را تشکیل می دهند که کابل افقی داخل دیوار بین آنها جریان دارد.

نکات کاربردی نصب

نصب مناسب عملکرد و طول عمر را تضمین می کند:

1. الفlways leave حداقل 30 سانتی متر شلی کابل در داخل جعبه پشتی تا در صورت خرابی جک امکان خاتمه مجدد وجود داشته باشد
2. چرخش جفت را تا حد امکان نزدیک به نقطه پایانی جک کیستون نگه دارید - بازکردن بیش از 13 میلی متر (0.5 اینچ) عملکرد Cat6 و Cat6A را کاهش می دهد.
3. هر پورت را با استفاده از یک طرح شماره گذاری ثابت (مثلاً F1-D1 = طبقه 1، میز 1) به وضوح در هر دو قسمت صفحه و درگاه پچ پانل مربوطه برچسب بزنید.
4. از کلاهک های گرد و غبار روی شکاف های کیستون استفاده نشده استفاده کنید تا از تجمع زباله در جعبه پشتی جلوگیری کنید
5. برای نصب فیبر، قبل از آزمایش، تمام اتصالات را با ابزار مناسب تمیز کنید. انتهای الیاف آلوده هستند علت اصلی خرابی پیوند فیبر
6. هر پریز تکمیل شده را با یک گواهی‌دهنده کابل (نه فقط تستر تداوم) آزمایش کنید تا تأیید کنید که کانال با استاندارد TIA یا ISO مورد نیاز مطابقت دارد
