پچ پنل vs Switch: The Direct Answer
A پچ پنل یک جزء کابل کشی ساختار یافته غیرفعال است که کابل های شبکه را خاتمه داده و سازماندهی می کند، در حالی که الف سوئیچ شبکه یک دستگاه الکترونیکی فعال است که داده ها را بین دستگاه های متصل دریافت، پردازش و ارسال می کند. هنگام مقایسه پچ پنل با سوئیچ، تمایز اصلی ساده است: یک پچ پنل به تنهایی داده ها را ارسال یا پردازش نمی کند، در حالی که یک سوئیچ حاوی مدارهایی است که داده های دریافتی را می خواند و آنها را به پورت مقصد صحیح هدایت می کند.
یک پچ پنل معمولاً در لایه فیزیکی یک شبکه قرار میگیرد و یک نقطه اتصال ثابت و برچسبدار برای کابلکشی افقی فراهم میکند که از پریزهای دیوار، جکهای کیستون یا صفحه صفحه شبکه به کمد سیمکشی یا اتاق تجهیزات میرود. در مقابل، یک سوئیچ از طریق پچکوردهای کوتاه به پچ پنل متصل میشود و این سوئیچ است که در واقع به چندین دستگاه در شبکه اجازه تبادل داده را میدهد. از آنجایی که پچ پنل الکترونیکی فعال ندارد، نیازی به برق ندارد، در حالی که یک سوئیچ برای کار کردن به منبع برق نیاز دارد. تشخیص این تفاوت هنگام برنامه ریزی یک سیستم کابل کشی ساخت یافته مفید است، زیرا پچ پنل ها و سوئیچ ها به جای جایگزینی یکدیگر، عموما نقش مکمل را ایفا می کنند.
پچ پنل چیست و چگونه کار می کند
عملکرد اصلی یک پچ پنل در یک سیستم کابل کشی ساختاریافته
پچ پنل یک پنل تخت، قفسهای یا دیواری است که ردیفی از پورتهای جک کیستون را در قسمت جلویی خود نگه میدارد. هر پورت در جلوی پانل مربوط به یک نقطه اتصال در پشت پانل است، جایی که کابل کشی افقی ورودی با استفاده از روش پانچ پایین IDC، معمولاً پس از پایان سبک 110 یا کرون، خاتمه می یابد. این راهاندازی به نصابها اجازه میدهد تا بسیاری از کابلهای مجزا را در یک مکان برچسبدار و قابل مدیریت سازماندهی کنند، بهجای اینکه کابلهای شل را در اطراف یک قفسه یا اتاق تجهیزات پراکنده کنند. پچ پانل ها همچنین برای پشتیبانی از توالی سیم کشی استاندارد T568A یا T568B ساخته شده اند که در اکثر کابل کشی های ساختاری مسی استفاده می شود، که نظم سیم کشی را در کل نصب ثابت نگه می دارد.
فاکتورهای فرم پچ پنل: مدل های Punch Down، RJ45 و گربه6
محصولات پچ پنل در چندین شکل رایج هستند. الف پچ پانل پانچ پایین مدل با فشار دادن هر هادی به یک اسلات IDC با ابزار پانچ پایین خاتمه مییابد، که رایجترین روش خاتمه برای پچ پانلهای مسی است. الف پچ پنل RJ45 سبک به خود پورت های جلویی اشاره دارد که فیش های استاندارد RJ45 را از پچ کوردها می پذیرند. الف پچ پنل Cat6 یا مدل Cat6A برای مطابقت با پهنای باند و نیازهای تداخل کابل کشی Cat6 یا Cat6A ساخته شده است و به طور کلی با جک های کیستون Cat6 یا Cat6A جفت می شود. الف پچ پنل خالی بدون جک های از پیش نصب شده ارسال می شود، و به نصاب اجازه می دهد تا جک های کیستون مورد نظر خود را درگاه به پورت وارد کند، که زمانی مفید است که یک رک به ترکیبی از اتصالات مس و فیبر نیاز دارد.
تاسیسات کوچکتر گاهی اوقات از a جعبه پچ پنل به جای یک واحد کامل نصب شده روی قفسه. جعبه پچ پنل یک محفظه جمع و جور است که تعداد محدودی پورت را در خود جای می دهد که اغلب در خانه ها، دفاتر کوچک یا مکان های نصب شده روی سطح استفاده می شود که یک رک کامل 19 اینچی کاربردی نیست. نمودار زیر نشان می دهد که چگونه تعداد پورت های پچ پنل به طور کلی از نصب های کوچک تا بزرگ مقیاس می شود.
نمودار بالا چهار مورد از رایج ترین پیکربندی های پورت پچ پنل را که در نصب کابل کشی ساخت یافته یافت می شود نشان می دهد: مدل های 8 پورت، 12 پورت، 24 پورت و 48 پورت. پچ پنل 24 پورت و 48 پورت واحدها معمولاً برای اتاقهای مخابراتی و قفسههای تجهیزاتی انتخاب میشوند که باید تعداد بیشتری از کابلهای افقی را که از مناطق کاری جداگانه میآیند خاتمه دهند. واحدهای کوچکتر 8 پورت و 12 پورت پچ پنل اغلب برای کمدهای سیم کشی فشرده، دفاتر خانگی یا شعبه هایی که تنها به تعداد محدودی از افت شبکه نیاز است، مناسب هستند. انتخاب تعداد پورت مناسب عمدتاً به تعداد کابلهای برنامهریزی شده برای یک مکان، همراه با مقداری اجازه برای گسترش آینده بستگی دارد، زیرا اضافه کردن ظرفیت بعداً معمولاً به معنای نصب یک پچ پنل اضافی به جای گسترش یک پانل موجود است. بسیاری از نصابها اندازه پچپنل را انتخاب میکنند که یک ردیف بزرگتر از نیاز فعلی باشد تا درگاههای یدکی برای دستگاههای جدید یا مکانهای کاری مجدد در دسترس باقی بماند.
| تعداد بندر | مورد استفاده معمولی | نوع رابط معمولی |
|---|---|---|
| 8 بندر | رک شبکه اداری یا خانگی کوچک | جک کیستون RJ45، محافظ یا بدون محافظ |
| 12 بندر | کمد سیم کشی جمع و جور | جک کیستون RJ45، Cat6 یا Cat6A |
| 24 بندر | توزیع کف اداری در اندازه متوسط | جک کیستون RJ45، IDC را منقبض کنید |
| 48 بندر | اتاق های مخابراتی بزرگتر یا رک های مرکز داده | جک کیستون RJ45، پانچ با چگالی بالا |
سوئیچ شبکه چیست و چه تفاوتی با پچ پنل دارد
توابع سوئیچ: انتقال اطلاعات فعال و اطلاعات پورت
سوئیچ شبکه یک دستگاه فعال است که چندین دستگاه را در یک شبکه محلی متصل می کند و داده ها را بین آنها ارسال می کند. در داخل، یک سوئیچ جدولی از آدرسهای دستگاه را که از ترافیک عبوری از پورتهای خود به دست میآید نگهداری میکند، که از آن برای ارسال دادههای ورودی فقط به پورتی که دستگاه مقصد در آن قرار دارد، استفاده میکند، نه اینکه آنها را در همه جا پخش کند. این نیاز به برق مداوم دارد و بسیاری از سوئیچها نیز از Power over Ethernet پشتیبانی میکنند و از طریق همان کابلی که برای داده استفاده میشود، برق را برای دستگاههای متصل مانند دوربینها یا نقاط دسترسی بیسیم تأمین میکنند. در یک قفسه تجهیزات معمولی، سوئیچ در نزدیکی پچ پنل قرار میگیرد و پچکوردهای کوتاه با انتهای رابط نر RJ45، پورتهای پچ پانل خاص را به پورتهای سوئیچ خاص متصل میکنند و اتصال فعالی را تشکیل میدهند که سیستم کابلکشی ساختاریافته را زنده میکند.
از آنجا که سوئیچ مؤلفهای است که در واقع دادهها را جابجا میکند، این سوئیچ است، نه پچ پنل، که تعیین میکند دستگاهها با چه سرعتی میتوانند ارتباط برقرار کنند و چند دستگاه را میتوان به طور همزمان وصل کرد. یک پچ پنل به تنهایی اتصالات شبکه موجود را اضافه یا حذف نمی کند. این به سادگی یک نقطه پایان پایدار فراهم می کند به طوری که کابل کشی نیازی به اجرای مجدد در هر بار جابجایی یا تعویض دستگاه ندارد. این جدایی بین مدیریت کابل غیرفعال و تجهیزات شبکه فعال یکی از دلایل اصلی استفاده سیستم های کابل کشی ساخت یافته از هر دو جزء با هم به جای سیم کشی مستقیم دستگاه ها به سوئیچ است.
Patch Panel vs Switch: مقایسه عملکردی کنار هم
جدول زیر تفاوت های عملکردی اصلی بین پچ پنل و سوئیچ شبکه در یک سیستم کابل کشی ساخت یافته را خلاصه می کند.
| جنبه | Patch Panel | سوئیچ شبکه |
|---|---|---|
| عملکرد اولیه | کابل کشی ساخت یافته را سازماندهی و خاتمه می دهد | داده ها را بین دستگاه های متصل منتقل می کند |
| برق مورد نیاز | بدون نیاز به برق، کاملاً غیرفعال است | به منبع تغذیه مداوم نیاز دارد |
| نقش شبکه | نقطه پایان کابل لایه فیزیکی | جهت و سوئیچینگ ترافیک فعال |
| تعداد بندرهای معمولی | 8، 12، 24 یا 48 پورت معمولی | 5، 8، 24 یا 48 پورت معمولی |
| نوع رابط | پورت های جک کیستون RJ45 | پورت های RJ45 با مدار سوئیچینگ داخلی |
نمودار رادار بالا یک وصله پانل و یک سوئیچ شبکه را در پنج بعد عملکردی با استفاده از یک مقیاس رتبه بندی گویا از 1 تا 5 به جای داده های اندازه گیری دقیق مقایسه می کند. یک پچ پنل در سازماندهی کابل، پایداری لایه فیزیکی و استقلال قدرت امتیاز بالایی کسب می کند، زیرا یک جزء غیرفعال است که کابل کشی را بدون نیاز به برق یا انجام هرگونه پردازش داده سازماندهی می کند. در مقابل، سوئیچ شبکه از نظر هوش شبکه امتیاز بالایی و مقیاس پذیری نسبتاً خوبی کسب می کند، زیرا به طور فعال داده ها را می خواند و ترافیک را به پورت صحیح هدایت می کند. پچ پنل از نظر هوش شبکه امتیاز پایینی دارد زیرا فاقد مدار الکترونیکی است، در حالی که سوئیچ در استقلال قدرت امتیاز پایینی دارد زیرا برای عملکرد به منبع تغذیه مداوم بستگی دارد. در مجموع، مقایسه نشان میدهد که چرا پچپنلها و سوئیچها معمولاً بهعنوان اجزای مکمل در یک سیستم کابلکشی ساختاریافته به جای جایگزینی برای یکدیگر استفاده میشوند.
چگونه پچ پنل ها و سوئیچ ها با هم در یک سیستم کابل کشی ساختاریافته کار می کنند
در یک سیستم کابل کشی ساخت یافته معمولی، یک پچ پنل و یک سوئیچ شبکه به جای رقابت برای یک کار، به ترتیب به هم متصل می شوند. مسیر کلی که یک اتصال شبکه منفرد دنبال میکند، بر اساس رویه معمولی که در دستورالعملهای کابلکشی ساختیافته TIA/EIA-568-C و کتابچه راهنمای روشهای توزیع مخابراتی BICSI ارجاع شده است، به این صورت است:
- کابل کشی محل کار دستگاهی مانند رایانه را به یک پریز دیواری یا صفحه شبکه مجهز به جک کیستون RJ45 متصل می کند.
- کابل کشی افقی از آن صفحه به یک کمد سیم کشی یا اتاق مخابراتی کشیده می شود که معمولاً در حداکثر طول توصیه شده حدود 100 متر است.
- کابل کشی افقی در پشت یک پچ پنل با استفاده از روش پانچ پایین IDC، معمولاً پس از پایان سبک 110 یا کرون خاتمه می یابد.
- یک پچ کورد کوتاه، مجهز به انتهای رابط نر RJ45، جلوی یک پورت پچ پنل را به پورت سوئیچ شبکه نزدیک متصل می کند.
- سپس سوئیچ دادهها را بین آن اتصال و بقیه شبکه، از جمله کابلکشی ستون فقرات که چندین اتاق مخابراتی را به هم مرتبط میکند، ارسال میکند.
این رویکرد لایه ای یک ایده اصلی در پشت یک است سیستم کابل کشی ساخت یافته : هر جزء سیستم کابل کشی ساختاریافته، از جمله پچ پنل، جک های کیستون، فیس پلیت ها و پچ کوردها، نقش مشخصی دارد که نگهداری و پیکربندی مجدد راه حل کابل کشی شبکه را در مقایسه با سیم کشی نقطه به نقطه موقت آسان تر می کند. هنگامی که یک دستگاه نیاز به جابجایی یا تعویض دارد، یک نصاب معمولاً میتواند به جای کشیدن کابل جدید از دیوارها یا سقف، یک سیم کوتاه را در پچ پنل یا سوئیچ تغییر دهد. نمودار زیر ظرفیت پهنای باند را در بین دستههای کابل رایج مورد استفاده با محصولات کابل ساختیافته مقایسه میکند.
این نمودار خطی ظرفیت پهنای باند نسبی مرتبط با سه دسته کابل کشی ساخت یافته رایج را که در مستندات TIA/EIA-568-C ارجاع شده است مقایسه می کند: Cat5e، Cat6، و Cat6A. کابل کشی Cat5e به طور کلی برای پهنای باند حدود 100 مگاهرتز رتبه بندی می شود، کابل کشی Cat6 آن را تا حدود 250 مگاهرتز گسترش می دهد، و کابل کشی Cat6A پهنای باند نامی را تا حدود 500 مگاهرتز افزایش می دهد. از آنجایی که یک پچ پنل معمولاً برای مطابقت با یک دسته کابل خاص ساخته می شود، برای استفاده از پهنای باند بالاتر نشان داده شده در سمت راست نمودار، به یک پچ پنل Cat6A جفت شده با جک های کیستون Cat6A و کابل Cat6A نیاز است. اختلاط دستههای کابل در یک پیوند، برای مثال ترکیب کابلکشی Cat6A با پچ پنل Cat5e، عموماً کل پیوند را به عملکرد دستهای با رتبه پایینتر محدود میکند. به همین دلیل، وصله پنل، جکهای کیستون، فیسپلیتها و پچکوردهای مورد استفاده در یک سیستم کابلکشی ساختاریافته معمولاً برای حفظ عملکرد ثابت در یک دسته کابل مشخص میشوند.
فراتر از مقوله کابل، مقیاس کلی یک سیستم کابل کشی ساخت یافته به اندازه تاسیساتی که سیم کشی می شود نیز بستگی دارد. نمودار ستونی زیر ارقام مرجع کلی را برای چگونگی مقیاس شدن تعداد پورت ها در انواع مختلف تاسیسات ارائه می دهد.
نمودار ستونی بالا ارقام مرجع تشریحی را برای تعداد پورت های معمولی که در انواع مختلف تاسیسات کابل کشی ساختاریافته، از دفاتر کوچک گرفته تا رک های مرکز داده استفاده می شود، ارائه می دهد. یک نصب اداری کوچک معمولاً از حدود 24 پورت استفاده می کند که معمولاً می تواند توسط یک واحد پچ پنل ارائه شود. یک طبقه اداری متوسط اغلب به 48 پورت تقسیم می شود که گاهی اوقات در دو واحد پچ پنل نصب شده در یک رک تقسیم می شود. طبقات سازمانی و امکانات بزرگتر می توانند به محدوده پورت 96 منتقل شوند، در حالی که رک های مرکز داده که بسیاری از اتصالات سرور را مدیریت می کنند ممکن است به 144 پورت یا بیشتر نیاز داشته باشند که اغلب با انباشته کردن چندین واحد پچ پنل با چگالی بالا به دست می آیند. این ارقام به جای نیازهای ثابت، ارجاعات برنامه ریزی عمومی هستند، زیرا تعداد پورت واقعی مورد نیاز در هر سیستم کابل کشی ساخت یافته به تعداد خاص مناطق کاری، اتصالات تجهیزات و برنامه های رشد برای تاسیسات بستگی دارد.
انتخاب اجزای Patch Panel: جک های Keystone، Faceplates و اتصالات RJ45
جکها و روکشهای کیستون به عنوان اجزای محصولات کابلکشی ساختاریافته
پچ پنل به ندرت به تنهایی کار می کند. این معمولاً با خانواده ای از اجزای محصولات کابل کشی ساختاریافته مرتبط، از جمله جک های کیستون، صفحات وصله، و سیم کشی ها که با هم یک راه حل کامل کابل کشی شبکه را تشکیل می دهند، جفت می شود. در میان تولید کنندگان جک کیستون، انواع ماژول های رایج عبارتند از:
- ماژول های کیستون جک cat6، برای اتصالات مسی استاندارد گیگابیت در خروجی محل کار استفاده می شود.
- پورت های جک کیستون RJ45 سازگار با اکثر پچ پنل های خالی و محفظه های فیس پلیت.
- ماژولهای سبک جک Net Keystone که بسته به ترجیح نصاب برای خاتمه بدون ابزار یا پانچ پایین طراحی شدهاند.
- محفظههای صفحه و صفحه صفحه شبکه، در طرحبندیهای تک پورت، دو پورت و چند پورت برای مطابقت با Patch Panel 24 Port یا پیکربندی ستون فقرات بزرگتر موجود هستند.
تولیدکنندگان صفحهنما معمولاً هم گزینههای همسطح و نصب روی سطح را ارائه میدهند، بنابراین جک کیستون را میتوان بسته به نوع ساختمان، در دیوار خشک، در جعبههای طبقه برجسته یا روی سطح دیوار نصب کرد. از آنجایی که یک فیس پلیت صرفاً محفظه ای برای یک یا چند جک کیستون است، عملکرد الکتریکی واقعی اتصال همچنان به تطبیق جک های کیستون فیس پلیت با همان دسته کابلی که توسط پچ پنل و کابل کشی پشت آن استفاده می شود بستگی دارد.
تطبیق پورت های پچ پنل با کانکتورهای RJ45 و پچ کورد
در جلوی پچ پنل، هر پورت یک پلاگین استاندارد RJ45 را می پذیرد. پچکوردهایی که برای ایجاد این اتصالات استفاده میشوند، که گاهی به اختصار به آنها میگویند وصله های پچ پنل ، کابل های کوتاه کارخانه ای یا زمینی هستند که در هر انتها یک کانکتور نر RJ45 نصب شده است. سازندگان کانکتور RJ45 معمولاً این کانکتورها را مطابق با مشخصات Cat5e، Cat6 یا Cat6A تولید میکنند و انتخاب کانکتوری که برای همان دسته پانل پچ و جکهای کیستون رتبهبندی شده باشد، به جلوگیری از گلوگاه ناخواسته در پیوند کمک میکند. شایان ذکر است که اصطلاح پچ پنل در زمینه های غیر مرتبط نیز ظاهر می شود، مانند پچ پنل برای سیستم های صوتی خودرو، که به پانل های توزیع سیم کشی تقویت کننده در وسایل نقلیه اشاره دارد. این استفاده با پچ پانل های کابل کشی ساخت یافته شبکه که در این راهنما توضیح داده شده است، ارتباطی ندارد. کار با سازندگان معتبر Patch Panel که جکهای کیستون، فیسپلیتها و کانکتورهای RJ45 منطبق را نیز تولید میکنند، میتواند منبعیابی را سادهتر کند، زیرا دسته کابل، کدگذاری رنگ و سبک پایان به احتمال زیاد در کل سیستم کابلکشی ساختاریافته سازگار است.
نمای ایزومتریک: آناتومی یک پچ پنل نصب شده روی قفسه
نمودار ایزومتریک بالا یک تصویر شماتیک ساده از یک پچ پنل نصب شده روی قفسه است که برای نشان دادن طرح کلی اجزای اصلی آن به جای یک نقشه فنی دقیق از هر مدل خاص طراحی شده است. صفحه جلویی پنل شامل یک ردیف پورت جک کیستون است، جایی که کابل های شبکه جداگانه با استفاده از اتصالات جک کیستون RJ45 خاتمه می یابند. براکت نصب در امتداد کناره پانل به آن اجازه می دهد تا در یک قفسه تجهیزات استاندارد 19 اینچی محکم شود و پانل را با سایر تجهیزات نصب شده روی قفسه مانند سوئیچ شبکه در یک راستا نگه دارد. در سمت عقب پانل، ترمینالهای پانچ پایین IDC، معمولاً از روش پایانی 110 یا کرون استفاده میکنند تا کابلهای افقی ورودی را به هر پورت جک کیستون متصل کنند. یک برچسب یا نوار شناسه در نزدیکی درگاههای جلو معمولاً گنجانده میشود تا هر پورت را بتوان شمارهگذاری کرد، که به مدیریت کابل و عیبیابی پس از نصب پچ پانل در یک سیستم کابلکشی ساختیافته زنده کمک میکند.

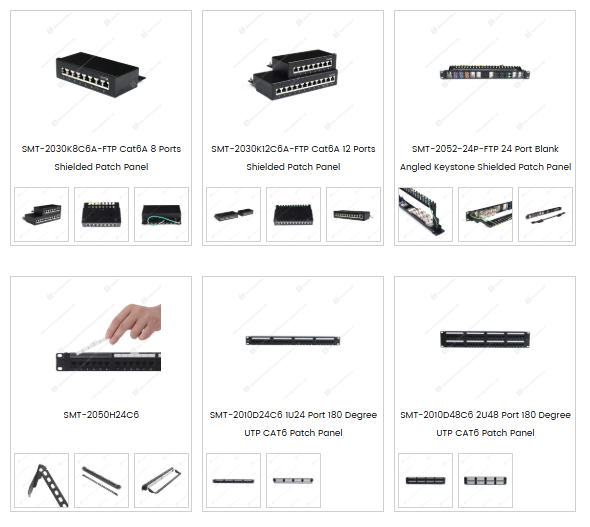

عکس زیر مجموعه ای از پچ پنل و اجزای صفحه را نشان می دهد.
عکس بالا طیفی از پچ پنل و اجزای صفحه را نشان می دهد، از جمله پچ پنل محافظ Cat6A در پیکربندی 8 پورت و 12 پورت، یک پچ پنل محافظ زاویه دار کیستون با زاویه 24 پورت خالی، و پچ پنل UTP Cat6 در پیکربندی 24 پورت و 48 پورت 180 درجه. مدلهای پچ پنل خالی جکهای کیستون جداگانه را به انتخاب نصاب میپذیرند، که به یک شاسی پچ پانل اجازه میدهد تا انواع جکهای مختلف، مانند جکهای کیستون Cat6 یا آداپتورهای فیبر، را در همان فضای رک پشتیبانی کند. محصولات به سبک جعبه پچ پنل، که در کنار واحدهای نصب شده روی قفسه نشان داده شدهاند، معمولاً برای نصبهای کوچکتر استفاده میشوند که در آن تنها تعداد انگشت شماری از قطرات شبکه باید خارج از یک رک تجهیزات کامل سازماندهی شوند. در تمام این فرمتهای پچ پنل، درگاههای جک کیستون RJ45 نقطه پایان مشترک برای کابلکشیهای ساختاری مسی استاندارد باقی میمانند، در حالی که قسمت پشتی هر واحد معمولاً یک پایانه IDC برای کابلهای ورودی را میپذیرد. انتخاب بین گزینههای 8 پورت، 12 پورت، 24 پورت و 48 پورت پچ پنل معمولاً به تعداد کابلهایی که در یک قفسه یا کمد سیمکشی مشخص خاتمه مییابند کاهش مییابد.
درباره شرکت تجهیزات ارتباطی شبکه Yuyao Simante، با مسئولیت محدود.
Yuyao Simante Network Communication Equipment Co., Ltd. تولید کننده ای است که بر روی اجزای سیستم کابل کشی ساخت یافته و محصولات فیبر نوری متمرکز شده است که طراحی، توسعه، فروش و خدمات را پوشش می دهد. این شرکت که نزدیک به 20 سال کار می کند، خطوط تولید جک های کیستون، پچ پنل ها، فیس پلیت ها و سایر محصولات کابل ساختاری مورد استفاده در کابل کشی ساخت یافته، ارتباطات شبکه و برنامه های کاربردی خانه های هوشمند را حفظ می کند. راه اندازی تولید شامل خطوط تولید منظم و سفارشی سازی شده، همراه با تجهیزات قالب گیری تزریقی تمام اتوماتیک و نیمه اتوماتیک است که از تولید پایدار سالانه در محدوده چند میلیون واحد پشتیبانی می کند.
یک تیم تحقیق و توسعه متشکل از بیش از 10 مهندس و بیش از 30 کارمند فنی تمام وقت بر روی کنترل کیفیت و به روز رسانی محصول کار می کنند و از سازگاری پچ پنل، جک کیستون و ساخت فیس پلیت از مرحله طراحی به بعد پشتیبانی می کنند. Simante به عنوان تامینکننده در میان تولیدکنندگان سیستم کابلکشی ساختیافته، به مشتریان در سراسر مناطق از جمله اروپا، استرالیا، آفریقا، خاورمیانه و آسیای جنوب شرقی خدمات میدهد و همچنین در همکاری OEM و ODM شامل پچپنل، جک کیستون و اجزای فیسپلیت، علاوه بر سفارشی 12، 24، و 48 پورت سفارشی، پنلهای طراحی شبکه کیستون با درجه CAT60، CAT60، و پچپنلهای طراحی AT60 درجه C، AT60، و ODM شرکت میکند. و دسته های CAT6A.
سوالات متداول در مورد پچ پنل ها و سوئیچ ها
Q1. تفاوت اصلی پچ پنل و سوئیچ چیست؟
پچ پنل یک دستگاه غیرفعال است که کابل کشی ساخت یافته را سازماندهی و خاتمه می دهد، در حالی که سوئیچ یک دستگاه شبکه فعال است که ترافیک داده را بین پورت های متصل پردازش و هدایت می کند.
Q2. آیا در راه اندازی شبکه به هر دو پچ پنل و سوئیچ نیاز دارم؟
در اکثر سیستم های کابل کشی ساخت یافته، بله. پچ پنل کابل کشی افقی را خاتمه می دهد و پچ کوردهای کوتاه سپس پورت های پچ پنل خاص را به یک سوئیچ متصل می کنند و مدیریت کابل را از تجهیزات شبکه فعال جدا می کنند.
Q3. چه تعداد پورت معمولاً برای پچ پنل ها در دسترس است؟
پچ پنل ها معمولاً در پیکربندی های 8، 12، 24 و 48 پورت ارائه می شوند، با مدل های Patch Panel 24 Port و 48 Port که به طور گسترده در محیط های اداری و اتاق های مخابراتی استفاده می شود.
Q4. آیا می توان از پچ پنل بدون سوئیچ استفاده کرد؟
یک پچ پنل به تنهایی اتصال شبکه را فراهم نمی کند، زیرا فقط کابل کشی را سازماندهی می کند. یک سوئیچ، روتر یا سایر تجهیزات فعال هنوز در یک طرف پچ پنل برای فعال کردن انتقال داده مورد نیاز است.
Q5. تفاوت جک های کیستون RJ45 و کانکتورهای نر RJ45 که با پچ پنل استفاده می شوند چیست؟
جکهای کیستون پورتهای RJ45 مادگی هستند که در پچپنلها و صفحههای ظاهری برای پایان دادن به کابل نصب میشوند، در حالی که یک کانکتور نر RJ45 انتهای دوشاخهای است که به آن درگاههای جک کیستون یا پورت سوئیچ وارد میشود.
