پچ پنل فیبر نوری چیست و چگونه کار می کند؟

سیستم کابل کشی ساختاریافته یک زیرساخت شبکه استاندارد است که از پچ پنل ها، جک های کیستون، فیس پلیت ها و کانکتورها برای سازماندهی ارتباطات صوتی، داده و فیبر نوری در داخل ساختمان یا مرکز داده استفاده می کند. به‌جای اجرای مستقیم کابل‌های جداگانه به دستگاه‌های پایانی، یک سیستم کابل‌کشی ساختاریافته، کابل‌کشی را به نقاط توزیع متمرکز، مانند پچ پانل یا پانل توزیع فیبر، هدایت می‌کند، جایی که اتصالات را می‌توان بدون ایجاد مزاحمت در بقیه شبکه آزمایش، تنظیم مجدد یا گسترش داد. این رویکرد با استانداردهای بسیار ارجاع شده تعریف شده است، از جمله ANSI/TIA-568 و ISO/IEC 11801 , که الزامات عملکردی را برای دسته‌های مس مانند Cat5e، گربه6 و Cat6a و همچنین معیارهای تست مرجع برای اتصالات فیبر نوری را مشخص می‌کند. یک سیستم کابل کشی ساختاریافته به خوبی برنامه ریزی شده معمولاً یک راه حل کابل کشی شبکه ساخته شده از پچ پنل های مسی، جک های کیستون RJ45، صفحات صفحه شبکه و وصله پنل های فیبر نوری را ترکیب می کند که همه با هم برای پشتیبانی از اترنت، ترافیک صوتی و تصویری کار می کنند. از آنجایی که این قطعات عموماً از استانداردهای مکانیکی رایج پیروی می کنند، محصولات کابل ساختاری از دوره های تولید مختلف معمولاً می توانند در یک قفسه یا محفظه دیواری یکسان مخلوط شوند، که تعمیر و نگهداری طولانی مدت و ارتقاء آینده را ساده می کند.

هر زمان که یک شبکه نیاز به فراتر از محدودیت های طول کابل های مسی داشته باشد یا نیاز به پهنای باند اضافی برای ستون فقرات و لینک های مرکز داده داشته باشد، پچ پنل های فیبر نوری نقش اصلی را در این چارچوب بازی می کنند. پچ پنل فیبر نوری، که گاهی به آن پچ پنل ODF یا پنل توزیع فیبر نیز می‌گویند، نقطه‌ای است که کابل‌های فیبر نوری ورودی به هم متصل می‌شوند یا به سیم‌های پچ متصل می‌شوند که به سوییچ‌ها، سرورها یا سایر تجهیزات شبکه ادامه می‌دهند. بخش‌های زیر به نحوه انتخاب اجزای کابل‌کشی ساخت‌یافته، نحوه پیکربندی یک پچ پنل فیبر نوری، و روش‌های نصب کمک می‌کند تا هر دو بخش مسی و فیبر نوری یک راه‌حل کابل‌کشی شبکه را به‌طور قابل‌اعتماد در طول زمان اجرا کنند، بررسی می‌شود.

اجزای اصلی یک سیستم کابل کشی ساختاریافته

یک سیستم کابل کشی ساختاریافته به طور کلی به تعداد کمی از دسته های اجزا سازماندهی می شود که هر کدام برای برآوردن الزامات مکانیکی و الکتریکی تعریف شده ساخته می شوند. جدول زیر اجزای اولیه سیستم کابل کشی ساخت یافته را که در این مقاله به آنها ارجاع داده شده است، خلاصه می کند، از جمله انواع پچ پنل، جک های کیستون، فیس پلیت ها و سخت افزار رابط. درک نقش هر جزء محصولات کابل کشی ساختاریافته به نصابان کمک می کند تا قطعات سازگار را انتخاب کنند و به مدیران تسهیلات کمک می کند ظرفیت را برای رشد آینده برنامه ریزی کنند. در اکثر تاسیسات تجاری، این اجزا در داخل یک پایه دیواری یا محفظه پایه قفسه‌ای ترکیب می‌شوند و کابل‌کشی از طریق سینی‌های مدیریتی اختصاصی جهت کاهش فشار روی کانکتورها هدایت می‌شود.

طراحی وصله پنل فیبر نوری، تنظیمات پورت و گزینه‌های Rack Mount

یک پچ پنل فیبر نوری و یک قاب توزیع نوری، که اغلب به پانل ODF کوتاه می‌شود، تجهیزات مرتبط نزدیکی را که برای سازماندهی اتصالات فیبر استفاده می‌شود، توصیف می‌کند، اگرچه این اصطلاحات گاهی اوقات در مناطق و تامین‌کنندگان کمی متفاوت استفاده می‌شوند. به طور کلی، پچ پنل فیبر به یک قفسه فشرده یا محفظه پایه دیواری اشاره دارد که تعداد محدودی پورت را در خود نگه می‌دارد، معمولاً در داخل اتاق مخابرات، کمد توزیع طبقه یا مرکز داده کوچک استفاده می‌شود. یک پانل ODF معمولاً یک قاب بزرگتر را توصیف می کند که اغلب دارای چندین سینی قابل جابجایی است که در یک دفتر مرکزی، هدند یا مرکز داده بزرگتر برای مدیریت تعداد فیبر بالاتر استفاده می شود. هم یک ODF فیبر و هم یک پنل فیبر استاندارد، عملکرد زیربنایی یکسانی را انجام می‌دهند، که عبارت است از محافظت از اتصالات همجوشی یا فیبر متصل، توزیع هسته‌های فیبر ورودی و خروجی، و ارائه یک نقطه ثابت و برچسب‌دار برای آزمایش و وصله. از آنجایی که اصطلاحات متفاوت است، به خریدارانی که یک پنل توزیع فیبر را ارزیابی می‌کنند، معمولاً توصیه می‌شود به جای تکیه بر نام محصول، تعداد پورت، پیکربندی سینی و نوع رابط را تأیید کنند.

پچ پنل‌های فیبر نوری معمولاً در پیکربندی‌های 12، 24، 48 و 96 هسته‌ای تولید می‌شوند، با برخی از طرح‌های پچ پنل فیبر نوری با چگالی بالا تعداد بیشتری را برای برنامه‌های مرکز داده پشتیبانی می‌کنند. تعداد پورت ها معمولاً با ارتفاع واحد قفسه محفظه مطابقت دارد، زیرا هر 1U از فضای رک معمولاً بسته به نوع آداپتور و طراحی سینی می تواند تعداد مشخصی از موقعیت های آداپتور را در خود جای دهد. پچ پنل فیبر نوری 24 پورت یک انتخاب رایج برای اتاق‌های مخابراتی کوچکتر و نقاط توزیع FTTH است، در حالی که تعداد پورت‌های بالاتر اغلب برای برنامه‌های اصلی مرکز داده و دفتر مرکزی انتخاب می‌شود. طرح‌های وصله پنل فیبر نوری رک برای نصب در یک قفسه تجهیزات استاندارد 19 اینچی در نظر گرفته شده‌اند، در حالی که نسخه‌های پایه دیواری در فضاهای کوچک‌تر مانند جعبه‌های توزیع کف یا نقاط دسترسی FTTH که در آن قفسه کامل عملی نیست استفاده می‌شود.

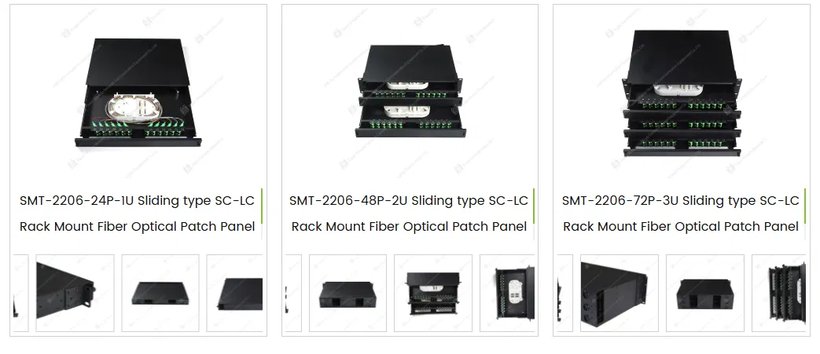

عکس بالا یک سری پچ پنل فیبر نوری مانت رک را نشان می‌دهد که توسط Yuyao Simante Network Communication Equipment Co., Ltd ساخته شده است و نحوه شمارش پورت مقیاس‌ها با ارتفاع محفظه را نشان می‌دهد. نسخه 1U دارای 24 پورت، نسخه 2U دارای 48 پورت و نسخه 3U دارای 72 پورت است که به دنبال طراحی کشو کشویی است که به سینی جلویی اجازه می دهد تا برای اتصال، وصله و نگهداری بدون جدا کردن پانل از قفسه به سمت بیرون کشیده شود. هر واحد از آداپتورهای SC یا LC نصب شده بر روی پانل جلویی، با سینی‌های اتصال و ویژگی‌های مدیریت فیبر در داخل کشو استفاده می‌کند تا به محافظت از شعاع خمش فیبر و کاهش خطر آسیب فیبر در حین سرویس کمک کند. این نوع از نوع کشویی SC LC وصله پنل فیبر ODF برای ساده سازی حرکت ها، افزودن ها و تغییرات در محیط هایی است که تکنسین ها به دسترسی فیزیکی مکرر به اتصالات و اتصالات نیاز دارند. محصولات پچ پنل فیبر نوری رک از این نوع معمولاً در اتاق‌های مخابراتی، مراکز داده، دفاتر مرکزی ISP و نقاط توزیع FTTH نصب می‌شوند، جایی که نیاز به پایان دادن به فیبر سازمان‌یافته و قابل سرویس است.

عملکرد پهنای باند دسته‌های کابل‌کش مسی مورد استفاده با جک‌های کیستون و پچ پانل

عملکرد کابل‌کشی ساخت‌یافته مسی بر اساس رتبه‌بندی‌های طبقه‌بندی شده تحت ANSI/TIA-568 و ISO/IEC 11801 تعریف می‌شود، که حداقل پهنای باند فرکانس را برای هر کابل و دسته سخت‌افزار اتصال مشخص می‌کند. با توجه به این استانداردها، کابل کشی رده 5e رتبه بندی می شود 100 مگاهرتز ، کابل کشی رده 6 برای 250 مگاهرتز ، کابل کشی رده 6a رتبه بندی شده است 500 مگاهرتز و کابل کشی رده 8 برای آن رتبه بندی شده است 2000 مگاهرتز . از آنجایی که یک پچ پنل، یک جک کیستون Cat6 و یک جک کیستون RJ45 همگی بخشی از یک کانال هستند، هر مؤلفه در پیوند، از درگاه پچ پنل cat6 تا پایانه جک کیستون cat6 تا کانکتور مرد RJ45 در انتهای تجهیزات، باید رتبه بندی دسته بندی را برآورده کند یا از آن بالاتر باشد تا پیوند بتواند مطابق مورد نظر عمل کند. نمودار زیر چگونگی افزایش ظرفیت پهنای باند را در این دسته‌ها نشان می‌دهد، که به توضیح اینکه چرا بسیاری از طرح‌های راه‌حل کابل‌کشی شبکه سازمانی به سمت سخت‌افزار رده 6 و رده 6a برای نصب‌های جدید تغییر کرده‌اند، کمک می‌کند. انتخاب پچ پنل و سخت‌افزار جک کیستون که برای یک دسته یا بالاتر از کابل نصب‌شده رتبه‌بندی شده‌اند، رویه‌ای است که به طور گسترده در میان تولیدکنندگان و نصب‌کنندگان محصولات کابل‌کشی ساخت‌یافته دنبال می‌شود، زیرا اجزای ناهماهنگ می‌توانند پهنای باند قابل دستیابی کل پیوند را محدود کنند.

نمودار بالا حداقل رتبه بندی پهنای باند چهار دسته کابل های مسی رایج را که توسط ANSI/TIA-568 و مستندات ISO/IEC 11801 تعریف شده است، مقایسه می کند. رده 5e که هنوز در بسیاری از تاسیسات اداری قدیمی یافت می شود، از پهنای باند 100 مگاهرتز پشتیبانی می کند و به طور کلی با اترنت گیگابیت در طول کابل استاندارد مرتبط است. رده 6 این رقم را دو برابر می کند و به 250 مگاهرتز می رسد و می تواند اترنت 10 گیگابیتی را در طول کانال های کوتاه تر پشتیبانی کند، که یکی از دلایلی است که جک کیستون Cat6 و سخت افزار پچ پنل cat6 به طور گسترده در پروژه های راه حل کابل کشی شبکه جدید مشخص می شوند. رده 6a پهنای باند را تا 500 مگاهرتز افزایش می دهد و کنترل دقیق تر تداخل بیگانه را اضافه می کند و به اترنت 10 گیگابیتی اجازه می دهد تا در طول کانال 100 متری مجاز استاندارد اجرا شود. رده 8، با فرکانس 2000 مگاهرتز، عمدتاً برای اتصالات مرکز داده بسیار کوتاه به جای کابل کشی عمومی دفتر در نظر گرفته شده است. از آنجایی که با ارتقای شبکه‌ها، نیازهای پهنای باند افزایش می‌یابد، بسیاری از مدیران تسهیلات به دنبال تولیدکنندگان پچ‌پنل و جک کیستون می‌گردند که خطوط تولیدشان مسیر ارتقای واضحی از سخت‌افزار Cat6 به Cat6a را در همان ردپای ارائه می‌دهد.

انواع کانکتور برای پچ پنل های فیبر نوری: SC، LC، FC و ST

پچ پنل های فیبر نوری حول تعداد کمی از انواع اتصال دهنده و آداپتور استاندارد ساخته شده اند که معمولاً SC، LC، FC و ST هستند. کانکتورهای SC از مکانیزم فشار کششی و یک فرول نسبتاً بزرگ 2.5 میلی متری استفاده می کنند و در کاربردهای پنل توزیع فیبر مخابراتی و سازمانی رایج هستند. کانکتورهای LC از یک فرول کوچکتر 1.25 میلی متری با سبک چفت مشابه استفاده می کنند، که تقریباً دو برابر تراکم پورت کانکتورهای SC در عرض پانل یکسان را ممکن می کند، و LC را به انتخابی مکرر برای طراحی مرکز داده پچ پنل فیبر نوری با چگالی بالا تبدیل می کند. کانکتورهای FC از کوپلینگ رزوه‌ای استفاده می‌کنند که اتصال مکانیکی مطمئنی را فراهم می‌کند و هنوز در برخی از محیط‌های آزمایشی و کارخانه‌های خارجی که مقاومت در برابر ارتعاش در اولویت هستند، مشخص می‌شوند. کانکتورهای ST از مکانیزم قفل چرخشی با فنر استفاده می کنند و از نظر تاریخی در استقرار وصله پنل فیبر نوری چند حالته اولیه رایج بودند، اگرچه پروژه های جدیدتر اغلب سخت افزار SC یا LC را مشخص می کنند.

عملکرد نوری برای این انواع اتصال دهنده معمولاً بر اساس معیارهای ذکر شده در آن ارزیابی می شود Telcordia GR-326-CORE و IEC 61753-1، که روش های آزمایشی را برای از دست دادن درج، افت برگشتی و دوام مکانیکی اتصالات فیبر نوری تک حالته توصیف می کند. معیارهای صنعتی منتشر شده که در تولیدکنندگان چند کانکتور به آنها ارجاع داده شده است، معمولاً حداکثر تلفات درج معمولی را در محدوده تقریباً 0.2 تا 0.3 دسی بل برای اتصالات SC، LC و FC پایان یافته کارخانه در شرایط جفت گیری معمولی توصیف می کنند. بر اساس همان دسته از منابع منتشر شده، عملکرد تلفات بازگشتی اغلب برای کانکتورهای صیقلی UPC 50 دسی بل یا بالاتر و برای کانکتورهای صیقلی APC 60 دسی بل یا بالاتر تعیین می شود. دوام مکانیکی اغلب با حداقل 500 چرخه جفت گیری تحت آزمایش دوام سبک Telcordia GR-326-CORE محک زده می شود. این ارقام به جای مقادیر تضمین شده برای هر محصول خاص، معیارهای صنعتی را نشان می‌دهند که معمولاً به آنها ارجاع داده می‌شود، زیرا عملکرد واقعی می‌تواند بسته به سازنده، کیفیت فرول و کار در میدان متفاوت باشد.

نمودار بالا معیارهای حداکثر تلفات ورودی را که معمولاً به آنها ارجاع داده می شود برای انواع اتصال دهنده های SC، LC، FC و ST، بر اساس معیارهای آزمایش صنعتی منتشر شده مانند Telcordia GR-326-CORE ارائه می دهد. کانکتورهای SC، LC و FC اغلب با معیارهای حداکثر تلفات درج نزدیک به 0.3 دسی بل همراه هستند که به درستی خاتمه یافته و تحت شرایط عادی جفت شوند. کانکتورهای ST، که به جای اتصال فشاری یا رزوه ای به اتصال قفل پیچشی متکی هستند، به دلیل تفاوت در تحمل هم ترازی، اغلب با یک معیار معمولی کمی بالاتر نزدیک به 0.5 دسی بل همراه هستند. تلفات درج کمتر عموماً به این معنی است که سیگنال نوری کمتری در هر نقطه اتصال از دست می‌رود، که در کاربردهای ODF فیبر و پانل توزیع فیبر که شامل نقاط اتصال و وصله متعدد در امتداد یک پیوند واحد است، مهم‌تر می‌شود. این ارقام به‌جای مشخصات تضمین‌شده برای یک دسته خاص از کانکتورها، معیارهای کلی صنعت هستند و نتایج واقعی به کیفیت پولیش فرول، روش‌های تمیز کردن و تعداد چرخه جفت‌گیری بستگی دارد. طراحان شبکه که یک پچ پنل فیبر برای اجرای طولانی ستون فقرات یا طرح مرکز داده پچ پنل فیبر نوری با چگالی بالا برنامه ریزی می کنند، اغلب از دست دادن تجمعی درج در تمام نقاط اتصال را در محاسبات بودجه پیوند کلی خود لحاظ می کنند.

تراکم پورت مقیاس پذیر در طراحی پچ پنل فیبر نوری Rack Mount

محفظه‌های وصله پنل فیبر نوری رک معمولاً در واحدهای رک استاندارد، معمولاً به اختصار 1U، 2U یا 3U اندازه‌گیری می‌شوند، با مقیاس‌بندی تعداد پورت بر اساس تعداد موقعیت‌های آداپتور و سینی‌های اتصال در داخل هر واحد از فضای قفسه عمودی. سری پچ پنل فیبر نوری سینی کشویی که قبلاً در این مقاله به آن اشاره شد از این الگو پیروی می کند و پیکربندی 24 پورت در یک محفظه 1U، پیکربندی 48 پورت در یک محفظه 2U و پیکربندی 72 پورت در یک محفظه 3U ارائه می دهد. این نوع مقیاس‌بندی به تسهیلات اجازه می‌دهد تا ظرفیت کابل‌کشی را از قبل برنامه‌ریزی کنند، و یک پچ پنل فیبر نوری با پایه رک 24 پورت برای اتاق مخابراتی کوچک‌تر یا یک پنل تعداد پورت‌های بالاتر برای ستون فقرات مرکز داده بدون تغییر طراحی کلی پانل یا نوع آداپتور انتخاب کنند. از آنجایی که هر واحد رک اضافی تعداد متناسبی از پورت ها را در این طراحی اضافه می کند، برنامه ریزان می توانند نیازهای ظرفیت آینده را با بودجه فضای رک به جای ارزیابی خط تولید پنل فیبر کاملاً متفاوت برای هر اندازه پروژه برآورد کنند.

نمودار بالا نشان می‌دهد که چگونه مقیاس‌های شمارش پورت با ارتفاع واحد رک برای یک سری پچ پنل فیبر نوری سینی کشویی بر اساس پیکربندی‌های 1U، 2U و 3U که در این مقاله به آنها اشاره شده است، انجام می‌شود. محفظه 1U 24 پورت را در خود جای می دهد، محفظه 2U 48 پورت را در خود جای می دهد و محفظه 3U 72 پورت را در خود جای می دهد که نشان دهنده افزایش متناسب 24 پورت برای هر واحد قفسه اضافی ارتفاع در این طراحی کشو کشویی خاص است. این نوع مقیاس‌بندی قابل پیش‌بینی هنگام مقایسه گزینه‌های پچ پانل فیبر با سبک‌های پانل جایگزین که ممکن است پورت‌ها را با کارایی کمتری بسته‌بندی کنند یا فاقد سینی کشویی برای دسترسی به اتصال هستند، مفید است. تسهیلات با فضای رک محدود اغلب از تراکم پورت بالاتر در هر واحد رک استفاده می کنند، زیرا تعداد محفظه های مورد نیاز برای پایان دادن به تعداد فیبر معین را کاهش می دهد. در عین حال، پانل‌های با چگالی پورت بسیار بالا به مدیریت دقیق فیبر داخلی نیاز دارند تا به حفظ حداقل شعاع خمش کمک کند، بنابراین تعداد پورت‌ها تنها یکی از عواملی است که در کنار طراحی سینی اسپلایس و ویژگی‌های مسیریابی کابل هنگام انتخاب یک پانل توزیع فیبر، وزن دارد.

روندهای صنعت شکل دادن به کابل کشی ساختار یافته و استقرار توزیع فیبر

تقاضا برای اجزای سیستم کابل کشی ساختاریافته، از جمله پچ پنل ها، جک های کیستون و پچ پنل های فیبر نوری، در سال های اخیر با گسترش مداوم مراکز داده، زیرساخت های ابری و فیبر در خانه شکل گرفته است. بر اساس یک گزارش تحقیقات بازار صنعت، بازار جهانی کابل‌کشی ساختاریافته در سال 2025 بیش از 20 میلیارد دلار آمریکا تخمین زده می‌شود، با نرخ رشد مرکب سالانه پیش‌بینی شده نزدیک به 8 درصد تا اواسط دهه 2030، که عمدتاً به گسترش مرکز داده و زیرساخت ابری نسبت داده می‌شود. همان دسته از تجزیه و تحلیل بازار اشاره کرده است که برنامه های شبکه محلی از لحاظ تاریخی بیشترین حجم کابل کشی ساخت یافته نصب شده را بر اساس درآمد به خود اختصاص داده اند، در حالی که برنامه های مرکز داده یکی از بخش های در حال رشد سریع تر را نشان می دهد زیرا سازمان ها به گسترش ظرفیت سرور و ذخیره سازی ادامه می دهند. برنامه‌های فیبر به خانه همچنین به تقاضا برای راه‌حل‌های پانل توزیع فیبر FTTH کمک کرده‌اند، زیرا هر اتصال مشترک جدید معمولاً به یک نقطه اتصال یا وصله اختصاصی در پانل توزیع بین فیبر کارخانه بیرونی و محل مشتری نیاز دارد. این روندها نشان می‌دهد که هم محصولات کابل ساختاری متمرکز بر مس، مانند جک کیستون Cat6 و سخت‌افزار پچ پنل، و محصولات پچ پنل فیبر نوری احتمالاً مرتبط باقی می‌مانند زیرا شبکه‌ها به طور موازی در بخش‌های مس و فیبر گسترش می‌یابند.

نمودار بالا توزیع تقریبی استقرار کابل کشی ساختاریافته را بر اساس طبقه بندی برنامه، بر اساس تخمین های تحقیقات بازار منتشر شده به جای یک سرشماری جهانی تایید شده، نشان می دهد. استقرار شبکه های محلی، که محیط های اداری و سازمانی معمولی را پوشش می دهد، از لحاظ تاریخی بیشترین سهم را از حجم کابل کشی ساختاریافته، مطابق با حضور گسترده پچ پنل ها، جک های کیستون و صفحات رویی در ساختمان های تجاری معمولی نشان می دهد. برنامه‌های مرکز داده سهم کوچک‌تر اما رشد سریع‌تری را نشان می‌دهند که منعکس‌کننده تغییر به سمت اتاق‌های سرور با تراکم بالاتر و زیرساخت‌های ابری است که اغلب بیشتر به پچ پنل فیبر نوری و محصولات پانل توزیع فیبر با چگالی بالا متکی هستند. سهم باقیمانده شامل سایر کاربردها مانند محیط های صنعتی، مسکونی و تخصصی مخابراتی است که بسته به منطقه و نوع پروژه به طور قابل توجهی متفاوت است. از آنجایی که تخمین های بازار بین ارائه دهندگان تحقیق متفاوت است، درصدهای نشان داده شده در اینجا باید به عنوان یک تصویر کلی از مقیاس نسبی خوانده شود نه یک رقم دقیق برای هر سال یا منطقه خاص. این الگوی کلی یکی از دلایلی است که بسیاری از تولیدکنندگان محصولات کابل کشی ساختاریافته خطوط تولید موازی را که هم پچ پنل مسی و هم سخت افزار جک کیستون را در کنار پچ پنل فیبر نوری و محصولات پانل ODF پوشش می دهند، حفظ می کنند.

روش‌های نصب پچ پنل، فیس‌پلیت و جک‌های کیستون

نصب اجزای سیستم کابل‌کشی ساخت‌یافته معمولاً از یک توالی مشابه پیروی می‌کند، چه پروژه شامل یک وصله پانل مس، یک صفحه شبکه یا یک وصله پانل فیبر نوری باشد، اگرچه روش پایان خاص بین رسانه‌های مسی و فیبر متفاوت است. مراحل زیر یک توالی نصب کلی را توصیف می‌کند که معمولاً در پروژه‌های کابل‌کشی تجاری دنبال می‌شود، اگرچه کدهای محلی، دستورالعمل‌های سازنده کابل و مشخصات پروژه همیشه باید بر هر توضیح کلی اولویت داشته باشند.

1. مسیرهای کابل را برنامه ریزی کنید و هر دو انتهای هر کابل را قبل از شروع نصب برچسب بزنید، به طوری که اتصال در پورت پچ پنل cat6 یا آداپتور پنل فیبر با صفحه صفحه شبکه یا پریز دیواری مربوطه مطابقت داشته باشد.
2. وصله پانل، صفحات پرکننده پچ پانل خالی و سخت افزار مدیریت کابل را در داخل قفسه یا محفظه دیوار نصب کنید و فضای کافی برای شعاع خمیدگی کابل در سمت عقب پانل باقی بگذارید.
3. هر کابل مسی را با استفاده از ابزار پایانی مشخص شده توسط سازنده جک به جک کیستون Cat6 یا جک کیستون RJ45 خاتمه دهید، سپس جک کیستون تکمیل شده را به وصله پنل یا دهانه صفحه صفحه شبکه بچسبانید.
4. برای پچ پنل فیبر نوری، فیبر ورودی را به سینی اسپلایس یا موقعیت آداپتور هدایت کنید، اتصال فیوژن یا اتصال را کامل کنید، و طول فیبر اضافی را در داخل سینی بپوشانید تا حداقل شعاع خمش مشخص شده برای نوع کابل را حفظ کنید.
5. قبل از قرار دادن اتصال در سرویس، هر پیوند تکمیل شده را با یک تست کننده گواهی کابل مناسب یا مجموعه تست تلفات نوری تست کنید و نتایج را برای مراجعات بعدی ثبت کنید.
6. قسمت جلوی پچ پنل، درگاه‌های فیبر پانل و پانل فیبر را به وضوح برچسب بزنید و با اسناد ایجاد شده در مرحله برنامه‌ریزی مطابقت داشته باشد.

ملاحظات سازگاری برای اجزای کابل کشی فیبر و مس

از آنجایی که اجزای سیستم کابل کشی ساخت یافته توسط بسیاری از سازندگان مختلف تولید می شود، سازگاری عموماً از طریق رعایت استانداردهای مکانیکی و الکتریکی مشترک حفظ می شود تا از طریق یک طرح اختصاصی واحد. جک‌های کیستون، چه به عنوان جک کیستون Cat6 یا یک جک کیستون عمومی rj45 توصیف شود، بر اساس استاندارد کیستون ساخته شده‌اند، بنابراین جک‌هایی از خطوط اجزای محصولات کابلی ساخت‌یافته مختلف را می‌توان به طور کلی در همان پچ پنل یا دهانه صفحه‌نمای شبکه قرار داد. در کاربردهای فیبر، سازگاری بر روی نوع آداپتور و کانکتور متمرکز است تا ردپای کیستون، بنابراین یک پچ پنل فیبر نوری پر شده با آداپتورهای SC به طور کلی با پچ‌کوردهای انتهایی SC و پیگتیل‌ها سازگار است، در حالی که یک پانل پر شده با LC، صرف‌نظر از اینکه کدام سازنده پنل فیبر فیبر enclos را تولید کرده است، به سیم‌های انتهایی LC نیاز دارد. به خریدارانی که یک تامین‌کننده وصله پنل فیبر نوری، یک سازنده پچ پنل ODF یا یک کارخانه پچ پنل فیبر مانت را برای یک پروژه جدید ارزیابی می‌کنند، معمولاً توصیه می‌شود قبل از سفارش، نوع آداپتور، تعداد پورت و ارتفاع واحد رک را در برابر کارخانه کابل‌کشی موجود خود تأیید کنند، زیرا انواع کانکتورهای نامتناسب را نمی‌توان بدون تبدیل آداپتور جفت کرد. تأیید این جزئیات از قبل به جلوگیری از کار مجدد کمک می کند و هنگام گسترش راه حل کابل کشی شبکه موجود با پچ پانل اضافی، جک کیستون یا ظرفیت پچ پنل فیبر نوری، از انتقال روانتر پشتیبانی می کند.

درباره شرکت تجهیزات ارتباطی شبکه Yuyao Simante، با مسئولیت محدود

Yuyao Simante Network Communication Equipment Co., Ltd تولید کننده حرفه ای راه حل های کابل کشی شبکه و محصولات فیبر نوری است که طراحی، توسعه، فروش و خدمات را یکپارچه می کند. در نزدیک به 20 سال خدمت، این شرکت بر روی برآورده کردن نیازهای مشتری از طریق تخصص مهندسی کاربردی تمرکز کرده است، با هدف ارائه ارزش به مشتریان از اولین مراحل ارتباط پروژه. بر اساس یک سیستم تحقیق و توسعه بالغ، ثبات کیفیت محصول از مرحله طراحی شروع می شود. این شرکت دارای یک تیم فنی متشکل از بیش از 10 مهندس و بیش از 30 کارمند فنی تمام وقت است که همچنان به ارائه نظرات حرفه ای در جهت بهبود کیفیت و به روز رسانی محصول، از جمله پچ پنل فیبر نوری، جک کیستون، پچ پنل و خطوط تولید فیس پلیت که در این مقاله اشاره شده است، دارد.
