هدف یک مدیر کابل
الف مدیر کابل یک ابزار جانبی سخت افزاری است که برای سازماندهی، مسیریابی و ایمن سازی کابل ها در رک سرور یا محفظه شبکه طراحی شده است. برای استفاده از آن، کافی است کابلهای اترنت، فیبر یا برق خود را از طریق کانالهای افقی یا عمودی تعیینشده هدایت کنید، آنها را با تسمههای حلقه و حلقه یا انگشتان یکپارچه برای حفظ شعاع خمش و جریان هوای مناسب ثابت کنید. برای نصب آن، مدیر کابل را با استفاده از مهرهها و پیچهای قفس روی ریلهای نصب عمودی رک سرور خود نصب میکنید، که معمولاً 1U (1.75 اینچ) فضای عمودی را برای مدیران افقی اشغال میکند یا به ریلهای جانبی برای واحدهای عمودی متصل میشود.
هدف اولیه دو چیز است: برای جلوگیری از تخریب سیگنال ناشی از خمیدگی های محکم یا تداخل الکترومغناطیسی و برای به حداکثر رساندن راندمان خنک کننده با از بین بردن انسداد جریان هوا ناشی از کابل کشی درهم . در مراکز داده با تراکم بالا، مدیریت صحیح کابل می تواند هزینه های خنک کننده را تا 15٪ کاهش دهد و زمان عیب یابی را تا 50٪ کاهش دهد.
نحوه استفاده از Cable Manager: یک راهنمای عملی
استفاده موثر از یک مدیر کابل چیزی بیش از پر کردن سیم ها در یک کانال است. این شامل برنامه ریزی استراتژیک برای اطمینان از مقیاس پذیری، قابلیت سرویس دهی و یکپارچگی شبکه است. در زیر مراحل عملی برای استفاده از مدیران کابل افقی و عمودی آورده شده است.

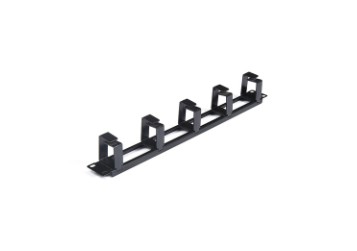

مدیران کابل افقی (1U یا 2U)
به طور معمول بین پچ پنل ها یا سوئیچ ها نصب می شوند، مدیران افقی به عنوان نقطه توزیع اولیه برای وصله سمت جلو عمل می کنند.
- مسیریابی: سیمهای پچ را از درگاه سوئیچ از طریق «انگشتان» جلوی مدیر یا مجراهای پوشیده شده عبور دهید. اطمینان حاصل کنید که کابل ها مستقیماً از مدیر به درگاه های پچ پانل مجاور خارج می شوند تا شلی در معرض آن به حداقل برسد.
- حفاظت از شعاع خمشی: برای کابل های فیبر نوری، اطمینان حاصل کنید که شعاع خمش کمتر از 30 میلی متر (1.18 اینچ) نیست. برای حفظ این شعاع از قرقره های تعیین شده یا انگشتان منحنی ارائه شده توسط مدیر استفاده کنید. تجاوز از شعاع خمش میتواند باعث ایجاد خمیدگیهای کوچک شود، که تضعیف را تا 0.5 دسی بل در هر حادثه افزایش میدهد.
- تفکیک: کابل های مسی (Cat6/Cat6a) را از کابل های فیبر جدا کنید تا از استرس و تداخل فیزیکی جلوگیری کنید. اکثر مدیران دارای پوشش های قابل جابجایی هستند که به شما امکان می دهد مناطق متمایز ایجاد کنید.
مدیران کابل عمودی (مجرای انگشتی)
مدیران عمودی در دو طرف قفسه نصب میشوند تا کابلکشی حجیم را که از بالا به پایین اجرا میشود، به سوئیچها، سرورها یا زیرساختهای ستون فقرات متصل میکنند.
- مسیریابی ستون فقرات: از مدیر عمودی برای جمع آوری کابل ها از چندین مدیر افقی استفاده کنید. برای اتصال به تجهیزات فعال، کابل ها را از جلوی قفسه به کانال های پشتی یا کناری هدایت کنید.
- Slack Management: طول کابل اضافی را به جای پیچاندن آن در پشت تجهیزات در مدیر عمودی ذخیره کنید. مطالعات نشان می دهد که مدیریت مناسب شلی در مدیران عمودی محدودیت جریان هوا را تا 20 درصد در مقایسه با بسته های شل کاهش می دهد.
- برچسب گذاری: الفlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.
نحوه نصب Cable Manager: گام به گام
نصب یک فرآیند مکانیکی ساده است، اما دقت کلید برای اطمینان از یکپارچگی ساختاری قفسه و طول عمر نصب است. چه با یک رک سرور 4 پستی یا یک رک شبکه 2 پستی کار کنید، مراحل زیر اعمال می شود.
مرحله 1: محل نصب را تعیین کنید
برای مدیران افقی، آنها معمولاً بین مؤلفههای فعال نصب میشوند (به عنوان مثال، Switch در U1، Cable Manager در U2، Patch Panel در U3). برای مدیران عمودی، آنها اغلب به صورت جفت (چپ و راست) در کنار قاب قفسه نصب میشوند.
مرحله 2: Rack Rails را آماده کنید
مشخص کنید که آیا رک شما از سوراخهای مربعی (معمول برای قفسههای سرور) یا سوراخهای رشتهای (معمول برای رکهای مخابراتی) استفاده میکند. برای سوراخ های مربعی، مهره های قفس را در فضاهای نصب تعیین شده قرار دهید. اطمینان حاصل کنید که مهره های قفس با گیره فنری در داخل ریل جهت گیری شده اند تا از لغزش جلوگیری شود.
مرحله 3: واحد را ایمن کنید
الفlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— سفت شدن بیش از حد می تواند رزوه ها را از بین ببرد یا شاسی را منحرف کند، به خصوص در واحدهای پلاستیکی با چگالی بالا.
| نوع سخت افزار | گشتاور توصیه شده (در پوند) |
|---|---|
| پیچ M6 (سوراخ مربع) | 30 - 35 |
| پیچ 12-24 (رزوه دار) | 25 - 30 |
| پیچ 10-32 (رزوه دار) | 15 - 20 |
پرسشهای متداول درباره مدیر کابل: رسیدگی به نگرانیهای رایج
در زیر متداول ترین سوالات در مورد مدیریت کابل با پاسخ های دقیق بر اساس بهترین شیوه های صنعت و استانداردهای تولید آورده شده است.
1. تفاوت بین "میله بند" و "مجرای انگشتی" چیست؟
الف lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, کنترل شعاع خمش عالی را فراهم می کند و امکان حرکت کابل های جداگانه را بدون ایجاد مزاحمت برای کابل های مجاور فراهم می کند.
2. بین مدیران کابل و تجهیزات فعال چقدر باید فاصله بگذارم؟
در حالت ایده آل، یک مدیر کابل 1U را مستقیماً در مجاورت (بالا یا پایین) هر پچ پنل یا سوئیچ نصب کنید. برای نصب فیبر متراکم، اغلب یک مدیر 2U ترجیح داده می شود. حفظ فاصله 1 اینچی (25 میلی متر) در جلوی درب های مدیر جریان هوای مناسب را برای سیستم های خنک کننده جلو به عقب تضمین می کند.
3. آیا می توانم از مدیر کابل های پلاستیکی برای فیبر با چگالی بالا استفاده کنم؟
بله، اما باید اطمینان حاصل کنید که پلاستیک دارای درجه ضد شعله (UL 94V-0) است. مدیران پلاستیکی با کیفیت بالا، مانند آنهایی که توسط Simante تولید می شوند، به گونه ای طراحی شده اند که با الیاف با چگالی بالا و در عین حال یکپارچگی ساختاری را حفظ کنند. در تأسیساتی که نیاز به گواهی لرزه ای دارند، مدیران عمودی فلزی به دلیل استحکام کششی بالاتر (معمولاً ظرفیت بارگذاری بیش از 500 پوند) توصیه می شوند.
4. آیا مدیران کابل در اندازه های سفارشی هستند؟
الفbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 خط تولید منظم و سفارشی و 10 مجموعه دستگاه های قالب گیری تزریقی تمام اتوماتیک ما میتوانیم مدیرانی را در عمقها، رنگها (مانند سیاه، سفید، کدهای سفارشی RAL) و موادی تولید کنیم که دقیقاً با الزامات زیباییشناسی و فضایی مرکز داده شما مطابقت داشته باشد. تاسیسات ما تولید سالانه پایدار بیش از 9 میلیون واحد ، تضمین مقیاس پذیری برای استقرار در مقیاس بزرگ.
چرا کیفیت مهم است: مهندسی و پشتیبانی
انتخاب یک مدیر کابل با کیفیت بالا بر هزینه کل مالکیت تأثیر می گذارد. واحدهای پایین ممکن است دارای لبه های تیز باشند که به کت کابل یا پلاستیک آسیب می رساند که در طول زمان شکننده می شود. رویکرد Simante تضمین می کند که کیفیت در منبع طراحی از طریق یک سیستم تحقیق و توسعه بالغ تضمین می شود.
با یک تیم اختصاصی از بیش از 10 مهندس و بیش از 30 پرسنل فنی تمام وقت ، ما بر بهبود مستمر تمرکز می کنیم. کارخانه ما استفاده می کند 10 مجموعه دستگاه های قالب گیری تزریقی تمام اتوماتیک and 20 semi-automatic units برای اطمینان از ثبات در ابعاد بحرانی، مانند فاصله بین انگشتان (معمولاً 1.2 اینچ برای قرار دادن جک های RJ45 با چگالی بالا).
Simante راه حل های یکپارچه تخصصی را برای مشتریان ارائه می دهد تا اطمینان حاصل کند که نیاز مشتری را برآورده می کند. چه به یک مدیر افقی ساده 1U نیاز داشته باشید و چه به یک راه حل عمودی سفارشی پیچیده برای یک مرکز داده فوق مقیاس، زیرساخت پیشرفته کارخانه Cable Manager پروژه شما را از طراحی تا تحویل پشتیبانی می کند.
- ظرفیت تولید: سالانه 9 میلیون واحد برای حمایت از تدارکات در مقیاس بزرگ.
- الفutomation: 8 دستگاه نصب خودکار کیفیت مونتاژ ثابت را تضمین می کند.
- سفارشی سازی: راه حل های کامل کابل کشی شبکه با یکپارچه سازی طراحی، توسعه، فروش و خدمات.
با سرمایه گذاری در مدیریت کابل های مهندسی شده از یک سازنده قابل اعتماد، اطمینان حاصل می کنید که زیرساخت شبکه شما برای کل چرخه عمر خود مقیاس پذیر، قابل سرویس و کارآمد باقی می ماند.
