جک های کیستون Cat3 مؤلفه های متداول در کابل کشی شبکه و سیستم های ارتباطی صوتی ، به ویژه در سیستم های تلفنی میراث یا شبکه های داده کم سرعت هستند. در حالی که شبکه های مدرن به طور فزاینده ای از دسته 5E ، دسته 6 یا کابل کشی با مشخصات بالاتر استفاده می کنند ، درک چگونگی اتصال صحیح یک جک سنگی CبوهاT3 در برخی از برنامه های صوتی یا سیستم های میراث بسیار مهم است. نصب مناسب نه تنها انتقال سیگنال قابل اعتماد را تضمین می کند بلکه از عیب یابی غیر ضروری در آینده نیز جلوگیری می کند.
Cat3 Keystone Jack: درک هدف و ساخت آن

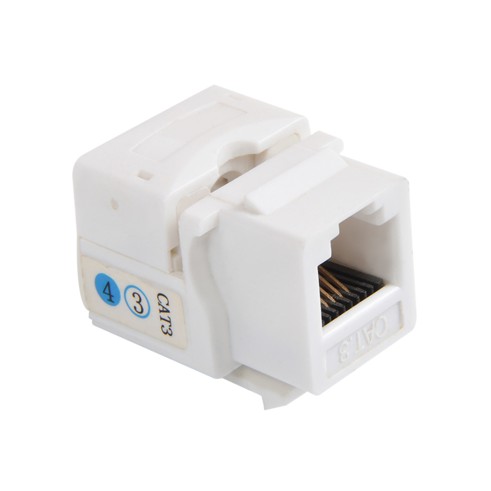

A Cat3 Jack Stone Jack یک جک مدولار است که به طور معمول در یک پانل پچ ، دیوار یا جعبه سطح نصب شده نصب شده است. عملکرد اصلی آن این است که به عنوان یک نقطه اتصال بین کابل کشی جفت پیچ خورده (معمولاً دو یا چهار جفت) و کابل های پچ یا کابل های تجهیزات استفاده شود.
ساخت و ساز: یک جک Keystone دارای اتصال RJ-11 (برای خطوط تلفن) یا RJ-45 (برای اترنت) در یک انتها و پایانه های اتصال دهنده جابجایی عایق (IDC) در انتهای دیگر برای اتصال هادی های جفت پیچ خورده است.
هدف: کابل ها و جک های دسته 3 در ابتدا برای پشتیبانی از انتقال داده تا 10 مگابیت در ثانیه طراحی شده اند ، اما امروزه آنها بیشتر برای برنامه های صوتی (تلفنی) استفاده می شوند.
مراحل برای اتصال Cat3 Jack Stone Jack
اتصال صحیح یک جک Keystone Cat3 یک فرآیند دقیق است که اغلب به استفاده از یک ابزار پانچ به پایین نیاز دارد.
1. آماده سازی
قبل از شروع اتصال ، اطمینان حاصل کنید که ابزارها و مواد زیر را دارید:
- Cat3 Jack Stone Jack
- رده 3 کابل جفت پیچ خورده (یا کابل طبقه 5E/CAT6 برای صدا)
- ابزار پانچ پایین (به طور معمول 110 نوع یا نوع Krone)
- نوار سیم
- اتصالات کابل یا Velcro (برای مدیریت کابل)
2. سلب و مدیریت سیم
با استفاده از نوارهای سیم ، تقریباً 1-1.5 اینچ از ژاکت کابل بیرونی را با دقت نوار کنید و مراقب باشید که به عایق داخلی آسیب نرسانید.
جفت های پیچ خورده ، صاف کردن و جدا کردن هر هادی.
3. استاندارد سیم کشی را تعیین کنید
قسمت پشتی یک جک کیستون Cat3 به طور معمول دارای کدگذاری رنگی است که روی آن چاپ می شود تا شما را در مورد نحوه اتصال سیم ها راهنمایی کند. برای اتصالات صوتی و داده ، دو استاندارد سیم کشی معمولاً استفاده می شود: T568A و T568B.
برای برنامه های صوتی (متداول ترین با CAT3): در حالی که می توانید استانداردهای داده T568A یا T568B را دنبال کنید ، در سیستم های تلفن ساده ، فقط اتصال فقط دو جفت مرکز (آبی/سفید-آبی و نارنجی/نارنجی) یا فقط جفت های مورد نیاز خود معمول است.
نکته کلیدی: صرف نظر از این که کدام استاندارد را انتخاب می کنید (A یا B) ، حتماً در طول پروژه سیم کشی خود ثبات را حفظ کنید.
4. اتصالات پانچ به پایین
سیمها را با توجه به کدگذاری رنگ روی جک (T568A یا T568B) در شکافهای IDC مربوطه قرار دهید.
برای فشار دادن عمودی بر روی هر سیم از یک ابزار خاردار استفاده کنید. ابزار Climping سیم را در داخل کانکتور تعبیه می کند در حالی که همزمان سیم اضافی را قطع می کند.
اطمینان حاصل کنید که هر سیم به طور ایمن از طریق عایق سوراخ شده و به هم وصل شده است.
5. آزمایش و مرتب سازی
پس از اتمام اتصال ، از یک تستر شبکه (یا یک تستر خط تلفن ساده) برای بررسی اتصال برای تداوم استفاده کنید ، اطمینان حاصل کنید که همه جفت های سیم به درستی متصل هستند و بدون شلوارک یا باز می شوند.
کابل ها را به آرامی خم کرده و از اتصالات کابل یا Velcro برای سازماندهی و ایمن سازی آنها استفاده کنید تا فشار در نقاط اتصال جک Keystone کاهش یابد.
جک Keystone Cat3 را درون صفحه دیوار یا پانل پچ قرار دهید.
در حالی که جک های Keystone CAT3 در درجه اول در ارتباطات صوتی سنتی یا برنامه های کم سرعت خدمت می کنند ، نصب مناسب برای قابلیت اطمینان کل سیستم کابل کشی اساسی است. با پیروی از روشهای استاندارد سیم کشی و استفاده از ابزارهای مناسب ، می توانید اطمینان حاصل کنید که سیستم کابل کشی CAT3 شما پایدار و آسان برای مدیریت است. به یاد داشته باشید ، استانداردهای سیم کشی مداوم و آزمایش کامل برای نصب موفقیت آمیز مهم هستند. $ $
