انتخاب اندازه مناسب پچ پنل ها در درجه اول به فضای قفسه، الزامات تراکم پورت و برنامه های توسعه آینده بستگی دارد. اندازههای استاندارد معمولاً بر حسب «U» (واحد رک) اندازهگیری میشوند که رایجترین آنها پچ پنل 1U 24 پورت یا پچ پنل 2U 48 پورت است. هنگام انتخاب یک پچ پنل، ابتدا تعداد کل نقاط داده مورد انتظار در دو سال جاری و دو سال آینده را محاسبه کنید و از حاشیه افزونگی 20 درصد اطمینان حاصل کنید. دوم، تأیید کنید که عمق و عرض رک با پچ پنل شبکه سازگار است. در نهایت، فضای مدیریت کابل مناسب را بر اساس نوع کابل (به عنوان مثال، Cat6 یا Cat6A) انتخاب کنید تا به مدیریت کارآمد کابلکشی مرکز داده دست یابید.
درک نقش اصلی Patch Panel ها در معماری شبکه
در مراکز داده مدرن و شبکه های محلی سازمانی، پچ پنل ها نه تنها نقاط تجمع اتصال فیزیکی بلکه سنگ بنای انعطاف پذیری شبکه هستند. آنها با جدا کردن کابل های افقی از تجهیزات سوئیچینگ، دشواری تعمیر و نگهداری را به طور قابل توجهی کاهش می دهند.
- مدیریت کابل از نظر زیبایی شناسی: از جلوه "تار عنکبوت" در داخل قفسه جلوگیری می کند.
- حفاظت از تجهیزات: آسیب سخت افزاری ناشی از وصل و قطع مکرر پورت های سوئیچ را کاهش می دهد.
- Clear Logic: با یک سیستم مدیریت برچسب کار می کند تا به سرعت مکان های خطای شبکه را مشخص کند.
سه بعد کلیدی برای انتخاب اندازه پچ پنل
1. تراکم بندر و استفاده از فضا
ابعاد فیزیکی به طور مستقیم بر ظرفیت قفسه تاثیر می گذارد.
ارتفاع 1U: مناسب برای دفاتر کوچک تا متوسط یا گره های محاسباتی لبه ای که معمولاً 24 پورت را ارائه می دهند. اگر ارتفاع رک محدود است، پچ پنلهای محافظ با چگالی بالا (مثلاً 1U 48 پورت) انتخاب بهتری هستند.
2U و بالاتر: مناسب برای اتاقهای سرور اصلی، بستهبندی و توزیع کابل در مقیاس بزرگتر را در پشت تسهیل میکند.
2. استانداردهای کابل و سازگاری فیزیکی
ابعاد پچ پنل نه تنها عرض جلو بلکه عمق قفسه مدیریت کابل عقب را نیز شامل می شود.

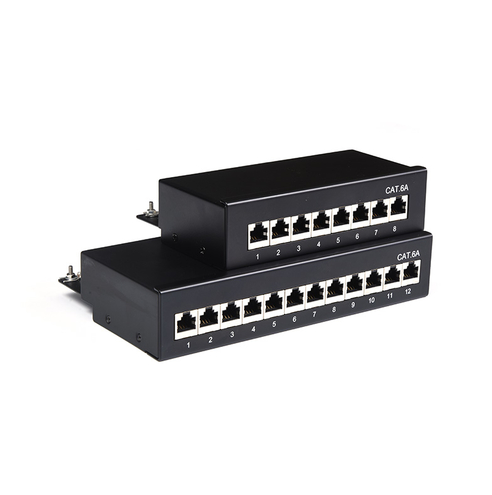

الزامات Cat6A: با توجه به ضخامت بیشتر و شعاع خمش بیشتر کابل های Cat6A، توصیه می شود مدلی با قفسه مدیریت کابل عقب انتخاب کنید. این فضای عمق بیشتری را اشغال می کند اما تضمین می کند که انتقال سیگنال تحت تأثیر فشرده سازی فیزیکی قرار نمی گیرد.
مدولار در مقابل ثابت: پچ پنلهای مدولار امکان نصب ترکیبی فیبر نوری و کابلهای مسی را فراهم میکنند و انعطافپذیری بیشتری در اندازه ارائه میدهند.
3. افزونگی و توسعه پذیری آینده
یک طرح شبکه حرفه ای نباید به نیازهای فوری محدود شود.
نسبت یدکی: هنگام تعیین اندازه پچ پنل شبکه، توصیه می شود کل نیازهای پورت را با استفاده از فرمول "تعداد واقعی پورت ها ÷ 0.8" محاسبه کنید.
فضای دفع گرما: کابل کشی متراکم می تواند جریان هوا را مسدود کند. در استقرار با چگالی بالا، برای بهینه سازی اتلاف گرما، باید پانل های خالی کافی بین پچ پنل ها رزرو شود.
راهنمای انتخاب پچ پنل
برای کمک به تصمیم گیری سریع، در اینجا استراتژی های انتخاب پچ پنل مبتنی بر سناریو آورده شده است:
| انواع سناریو | تعداد پورت های پیشنهادی: | اندازه های پیشنهادی: | ملاحظات کلیدی: |
| خانه / دفتر کوچک | 12 تا 24 پورت | 1U یا دیواری | صرفه جویی در فضا و سهولت نصب. |
| شعبه شرکتی متوسط | 48 - 96 پورت | 1U با چگالی بالا | محافظ تداخل جریان قوی و ضعیف (نوع محافظ را انتخاب کنید). |
| مرکز داده بزرگ | 500 پورت یا بیشتر | 2U/4U ماژولار | فرکانس نگهداری بالا؛ نیاز به پشتیبانی برای hot-swapping و برچسب گذاری سریع دارد. |
مشاوره حرفه ای برای بهینه سازی عملکرد کابل کشی
انتخاب اندازه مناسب is only the first step. To maximize patch panel performance, pay attention to the following details:
منطبق بر مدیران کابل: مدیران کابل افقی باید با نسبت پچ پنل مطابقت داشته باشند. به طور کلی توصیه می شود که برای اطمینان از خم شدن صاف کابل و کاهش تلفات برگشتی، 1U مدیر کابل در هر پچ پنل 1U داشته باشید.
کد گذاری رنگ و برچسب گذاری: برای تمایز بین شبکه های داخلی، شبکه های خارجی و سیگنال های صوتی از ماژول های پچ پنل با رنگ های مختلف استفاده کنید. یک سیستم برچسب گذاری واضح می تواند زمان عیب یابی را تا بیش از 50% کاهش دهد.
محافظ و زمین: اگر یک پچ پانل محافظ انتخاب شده است، اطمینان حاصل کنید که شینه اتصال زمین داخلی آن به سیستم اتصال به زمین قفسه متصل است. در غیر این صورت، عملکرد ضد تداخل آن به میزان قابل توجهی کاهش می یابد.
انتخاب اندازه اساساً تعادلی بین "هزینه جاری" و "مشکل تعمیر و نگهداری آینده" است. پچ پنلهایی که خیلی کوچک هستند بعداً دردسر مدیریت کابل را افزایش میدهند، در حالی که دنبال کردن کورکورانه پانلهای بزرگ باعث هدر رفتن فضای رک گران میشود.
