انتخاب بهترین جک کیستون Cat7 به سه عامل اصلی خلاصه می شود: نوع محافظ (STP در مقابل FTP)، سبک پایان کانکتور (بدون ابزار در مقابل پانچ پایین)، و سازگاری با گیج هادی کابل شما . این موارد را درست انجام دهید، و شبکه شما به طور مداوم به پهنای باند 600 مگاهرتز Cat7 تا مسافت 100 متر خواهد رسید. بخشهای زیر هر نقطه تصمیمگیری را با مشخصات، مقایسهها و راهنماییهای دنیای واقعی تجزیه میکنند.
چه چیزی یک جک Keystone "Cat7" را سازگار می کند
Cat7 یک استاندارد ISO/IEC 11801 کلاس F است، نه استاندارد TIA/EIA، به این معنی که جزئیات مشخصات با طبقه بندی های رایج Cat5e/Cat6 متفاوت است. یک جک کیستون اصلی Cat7 باید حداقل آستانه عملکرد زیر را داشته باشد:
| پارامتر | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| پهنای باند | 500 مگاهرتز | 600 مگاهرتز | 1000 مگاهرتز |
| حداکثر نرخ داده | 10 گیگابیت بر ثانیه | 10 گیگابیت بر ثانیه | 40-100 گیگابیت بر ثانیه |
| الزامات محافظ | اختیاری | اجباری (S/FTP) | اجباری (S/FTP) |
| نوع رابط | RJ45 | GG45 یا TERA | GG45 یا TERA |
توجه کنید که Cat7 محافظت کامل را روی هر جزء الزامی می کند ، از جمله خود جک کیستون. هر جک با برچسب "Cat7" اما فاقد محافظ جفت جداگانه به علاوه یک قیطان کلی، بدون توجه به ادعاهای بازاریابی، استاندارد را برآورده نمی کند.
انواع محافظ: چرا S/FTP برای Cat7 غیرقابل مذاکره است
کابلهای Cat7 از ساختار S/FTP (جفت پیچ خورده فویلدار صفحهدار) استفاده میکنند: هر یک از چهار جفت بهصورت جداگانه با فویل پیچیده شدهاند و سپس کل بستهبندی در یک صفحه بافته محصور میشود. یک جک کیستون Cat7 باید آن مسیر محافظ را بدون شکست ادامه دهد. در اینجا معنای واقعی هر برچسب محافظ چیست:
- FTP / ScTP – فقط فویل کلی تکی. مناسب برای Cat6A، برای Cat7 ناکافی است.
- S/FTP - فویل های جداگانه جفت به اضافه نوار بیرونی. حداقل مورد نیاز برای Cat7.
- SF/FTP - فویل های جفت جداگانه به اضافه نوار بیرونی به اضافه فویل بیرونی. فراتر از الزامات Cat7؛ معمولا برای محیط های صنعتی یا با تداخل بالا استفاده می شود.
یک سپر شکسته در نقطه پایانی به عنوان یک آنتن عمل می کند و ورود EMI را دعوت می کند. در عمل، تداخل بیگانه (AXT) می تواند تا 30 دسی بل افزایش یابد اگر شیلد بهدرستی در جک متصل نشده باشد، به اندازهای است که یک لینک 10GBase-T کاملاً آفلاین باشد.
زمین سپر به درستی
جک محافظ تنها در صورتی مفید است که در یک انتها (پچ پانل یا صفحه دیواری) به زمین متصل شود. زمین در هر دو انتها یک حلقه زمین ایجاد می کند. به دنبال جکهایی با محفظه فلزی یکپارچه باشید که مستقیماً به یک قاب پانل پچ متصل به زمین متصل میشود - این کار نیاز به سیم زمین پیگتیل جداگانه را از بین میبرد و خطاهای نصب را کاهش میدهد.
GG45 در مقابل TERA: انتخاب فرمت مناسب اتصال Cat7
Cat7 از رابط استاندارد RJ45 استفاده نمی کند. دو سیستم اتصال غالب هستند و انتخاب اشتباه به معنای خرید پچکوردها و صفحات ناسازگار است:
| ویژگی | GG45 | TERA |
|---|---|---|
| RJ45 به عقب سازگار است | بله | خیر |
| حداکثر فرکانس | 600 مگاهرتز | 1000 مگاهرتز |
| نقاط تماس | 8 (4 گوشه) | 8 |
| بهترین حالت استفاده | محیط های ترکیبی با دستگاه های قدیمی RJ45 | زیرساخت کامل Cat7A یا Cat7 هدفمند |
| در دسترس بودن چهره | به طور گسترده در دسترس است | محدودتر |
برای اکثر آزمایشگاه های خانگی و استقرار مشاغل کوچک، GG45 انتخاب عملی است زیرا پچکوردهای RJ45 موجود همچنان در سطوح عملکرد Cat6A کار میکنند در حالی که پچکوردهای مادری Cat7 پهنای باند کامل 600 مگاهرتز را باز میکنند.
سبک خاتمه: ابزار کمتر در مقابل پانچ پایین
نحوه اتصال کابل به جک هم بر زمان نصب و هم بر قابلیت اطمینان طولانی مدت تأثیر می گذارد. جک های کیستون Cat7 در دو سبک پایانی اصلی ارائه می شوند:

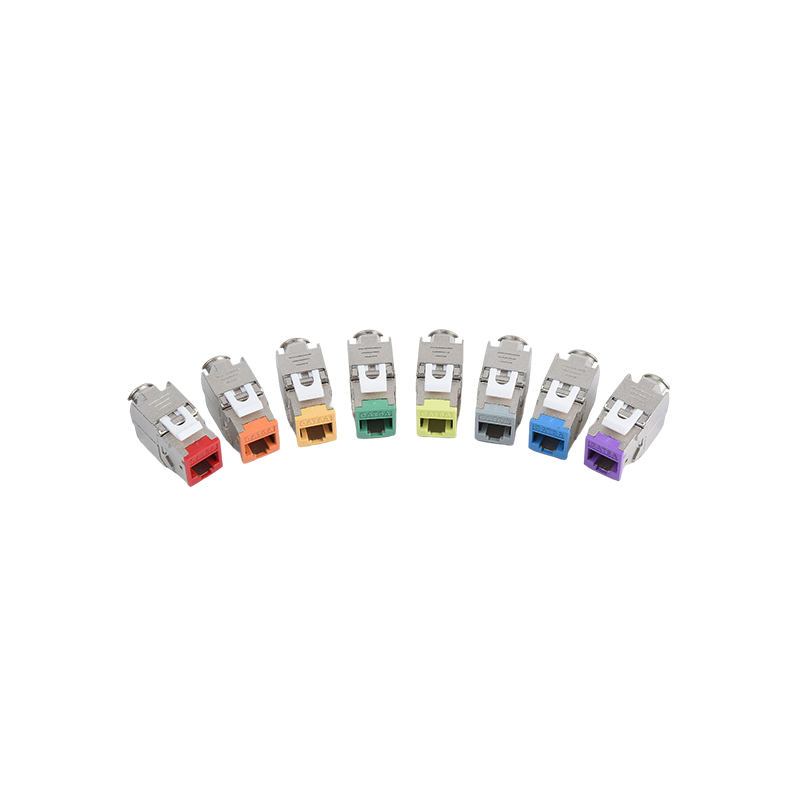

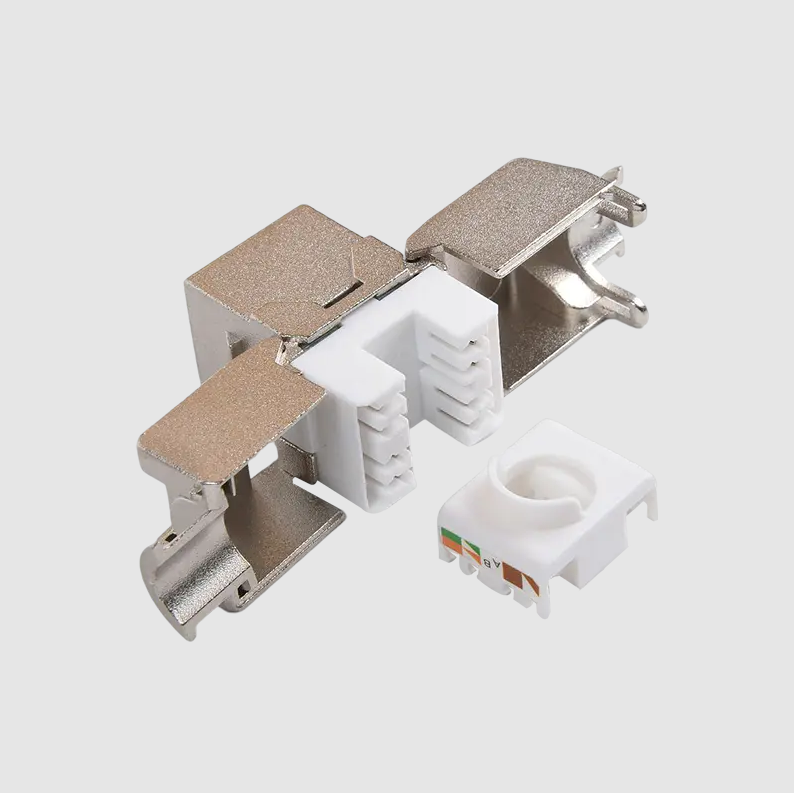

خاتمه ابزار کمتر (IDC Clip).
هادی ها در شکاف های برچسب گذاری شده وارد می شوند و یک کلاه به صورت همزمان بریده می شود و تماس برقرار می کند. مزایای آن عبارتند از نصب سریعتر (معمولا کمتر از 2 دقیقه در هر جک پس از تمرین)، بدون نیاز به ابزار پانچ پایین، و خطر رانندگی بیش از حد هادی ها کمتر است. مبادله هزینه هر واحد کمی بالاتر و احساس کمتری برای نصابان باتجربه ای است که از روش های سنتی استفاده می کنند.
خاتمه پانچ داون (سبک 110).
یک ابزار پانچ 110 هر هادی را به یک اسلات IDC هدایت می کند. این روش استاندارد صنعتی در کابل کشی ساخت یافته است و توسط متخصصانی که کارهای پچ پانل با حجم بالا را انجام می دهند ترجیح داده می شود. برای Cat7، مطمئن شوید که ابزار پانچ به پایین شما دارای یک تنظیم کم تاثیر - نیروی بیش از حد می تواند به محافظ فویل روی جفت های جداگانه آسیب برساند، که محافظتی را که شما برای آن هزینه کرده اید کاهش می دهد.
کدام را باید انتخاب کنید؟
- DIY یا اجراهای کوچک (1-10 جک): بدون ابزار سریعتر است و از هزینه یک ابزار پانچ با کیفیت جلوگیری می کند.
- دویدن های حرفه ای یا بزرگ (20 جک): پانچ کردن با ابزار کالیبره شده نتایج منسجم تری را در مقیاس ارائه می دهد.
- مقاوم سازی یا فضاهای تنگ: جکهای بدون ابزار معمولاً نمای پشتی فشردهتری دارند و کار کردن با پشت جعبههای دیواری کم عمق آسانتر است.
سازگاری گیج هادی: تطبیق جک با کابل شما
کابلهای Cat7 در انواع هسته جامد و رشتهای تولید میشوند که هر کدام به طراحی تماس IDC متفاوتی نیاز دارند:
- هادی جامد (22-24 AWG): استاندارد برای اجراهای درون دیواری. کنتاکت های IDC عایق را به طور تمیز روی سیم جامد سوراخ می کنند. از جکهای فقط رشتهای با کابل جامد استفاده نکنید - بالهای تماسی ممکن است به درستی قرار نگیرند و باعث تداوم متناوب شوند.
- هادی رشته ای (26-28 AWG): برای پچ کورد استفاده می شود. کنتاکتهای IDC با رتبهبندی رشتهای دارای شیار وسیعتری برای گرفتن چندین رشته هستند. استفاده از جک جامد روی کابل رشته ای منجر به مقاومت تماس بالا و از دست دادن سیگنال می شود.
- جک های دارای رتبه دوگانه (22-26 AWG): هر دو نوع هادی را بپذیرید. زمانی که از مشخصات کابل مطمئن نیستید یا محیطی مختلط می سازید، توصیه می شود.
همیشه قبل از خرید بررسی کنید که محدوده AWG چاپ شده روی بدنه جک با گیج هادی کابل شما مطابقت دارد.
پیکربندی سیم کشی: T568A در مقابل T568B
جک کیستون Cat7s از هر دو طرح سیم کشی T568A و T568B پشتیبانی می کند. خود طرح بر عملکرد تأثیر نمی گذارد - آنچه اهمیت دارد، سازگاری در هر جک، پچ پنل، و پچ کورد در یک اجرا است. مخلوط کردن T568A در یک انتها با T568B در سمت دیگر باعث ایجاد یک کابل متقاطع می شود که با سوئیچ های شبکه استاندارد کار نخواهد کرد.
- T568B رایج ترین در تاسیسات تجاری آمریکای شمالی است.
- T568A در دولتی و برخی از تاسیسات بین المللی ترجیح داده می شود و توسط ANSI/TIA-570-C برای سیم کشی مسکونی مورد نیاز است.
اکثر جکهای Cat7 دارای نمودارهای سیمکشی با کد رنگی برای هر دو طرح روی بدنه یا بستهبندی هستند. یکی را انتخاب کنید و انتخاب خود را مستند کنید - این از هر کسی که سالها بعد تعمیر و نگهداری میکند محافظت میکند.
مشخصات کلیدی که باید قبل از خرید بررسی کنید
هنگام ارزیابی هر فهرست یا برگه اطلاعاتی جک کیستون Cat7 از این چک لیست استفاده کنید:
- پهنای باند امتیازی: باید ≥ 600 مگاهرتز باشد. هر چیزی پایین تر Cat6A یا پایین تر است.
- محافظ: ساخت و ساز S/FTP با یک محفظه رسانا که با یک پانل زمینی جفت می شود.
- از دست دادن درج در 600 مگاهرتز: در مدل کانال ISO/IEC 11801 باید ≤ 0.4 دسی بل باشد.
- NEXT (نزدیک به پایان متقاطع) در 600 مگاهرتز: به دنبال مقادیر ≥ 60 dB برای حاشیه بالاتر از حداقل باشید.
- افت برگشتی در 600 مگاهرتز: ≥ 15 دسی بل یک آستانه عملی برای قابلیت اطمینان 10GBase-T است.
- محدوده هادی: تأیید کنید که با AWG کابل شما مطابقت دارد (معمولاً AWG 22-24 برای Cat7 درون دیواری جامد).
- چرخه های جفت گیری: جک های با کیفیت برای 750 عدد درج رتبه بندی شده اند. واحدهای بودجه اغلب فقط 200 را مشخص می کنند.
- آبکاری تماس: کنتاکت های روکش طلا (≥ 50 µin) در برابر اکسیداسیون مقاومت می کنند و مقاومت تماسی پایینی را در طول زمان حفظ می کنند.
اشتباهات رایج نصب که باعث کاهش عملکرد Cat7 می شود
حتی جک با بالاترین مشخصات ممکن است در صورت نصب نادرست عملکرد ضعیفی داشته باشد. اینها رایج ترین خطاها هستند:
- انحراف بیش از حد در خاتمه: Cat7 حداکثر اجازه می دهد 13 میلی متر (0.5 اینچ) هادی پیچ خورده در جک. فراتر از این میزان تداخل را افزایش می دهد و می تواند در آزمون صدور گواهینامه کانال شکست بخورد.
- عدم حفظ حلقه چکه روی سپر: هنگام عبور کابل محافظ از طریق حفره های دیوار، یک حلقه کوچک بگذارید تا از نفوذ رطوبت در امتداد قیطان به داخل محفظه جک جلوگیری شود.
- سفت شدن بیش از حد اتصالات کابل: فشردهسازی کابل S/FTP در خمها باعث تغییر شکل تکی فویلهای جفت میشود و ناپیوستگی امپدانس ایجاد میکند. به جای زیپ های پلاستیکی در Cat7 از بست های قلاب و حلقه استفاده کنید.
- حداقل نقض شعاع خمش: کابل Cat7 دارای حداقل شعاع خمش است 8× قطر کابل (معمولاً 60 میلی متر برای کابل با قطر 7.5 میلی متر). انحناهای سفت تر باعث انعکاس هایی می شوند که در تست های افت برگشت ناموفق هستند.
- مخلوط کردن اجزای محافظ و بدون محافظ: استفاده از جک Cat7 روی کابل بدون محافظ Cat6A یا بالعکس، مزیت محافظ را خنثی می کند و ناپیوستگی های زمین را ایجاد می کند.
چه زمانی انتخاب شود جک های کیستون Cat7 در مقابل Cat6A
زیرساخت Cat7 تقریباً هزینه دارد 20 تا 35 درصد بیشتر نسبت به نصب معادل Cat6A. این حق بیمه در سناریوهای خاص موجه است اما در سناریوهای دیگر غیر ضروری است:
| سناریو | استاندارد توصیه شده | دلیل |
|---|---|---|
| خانه یا دفتر کوچک، سوئیچ ۱ گیگابیت بر ثانیه | Cat6 یا Cat6A | سربار Cat7 غیر ضروری است |
| 10 گیگابیت بر ثانیه backbone, clean environment | Cat6A | Cat6A با 10GBase-T با هزینه کمتر ملاقات می کند |
| 10 گیگابیت بر ثانیه runs near fluorescent lighting or motors | Cat7 | محافظ S/FTP EMI را رد می کند |
| محافظت در آینده برای 25/40 گیگابیت بر ثانیه | Cat7A | 1000 مگاهرتز bandwidth required |
| طبقه صنعتی / تولیدی | Cat7 یا Cat7A | محیط سنگین EMI نیاز به محافظت کامل دارد |
آزمایش خاتمه Cat7 پس از نصب
تستر میدان تنها راه برای تأیید اینکه کانال Cat7 مطابق با مشخصات است. تسترهای نقشه سیم اولیه کافی نیستند - آنها پارامترهای دامنه فرکانس را اندازه گیری نمی کنند. از یک تستر با قابلیت استفاده استفاده کنید دقت سطح IIIe یا سطح IV (بر اساس IEC 61935-1) برای تأیید یک کانال Cat7. تست های کلیدی برای اجرا:
- نقشه سیمی: تداوم پین و عدم وجود جفت های متقاطع، تقسیم شده یا معکوس را تأیید می کند.
- جابجایی از دست دادن درج (تا 600 مگاهرتز): تأیید می کند که تضعیف سیگنال در محدوده کانال Cat7 در کل محدوده فرکانس باقی می ماند.
- NEXT و FEXT: اندازه گیری های متقاطع که مشکلات هادی پیچ خورده را در نقطه پایانی جک تشخیص می دهد.
- تداوم سپر: بررسی میکند که سیم تخلیه یا قیطان از انتها به انتها بدون اتصال کوتاه به جفتهای هادی متصل است.
اگر یک کانال از کار بیفتد، رایجترین مقصران انحراف بیش از حد در جک، یک جفت فویل آسیبدیده، یا اتصال زمین محافظ مفقود است - همه اینها با قطع مجدد جک به جای تعویض کابل قابل آدرسدهی هستند.
